33.4.4  测试一

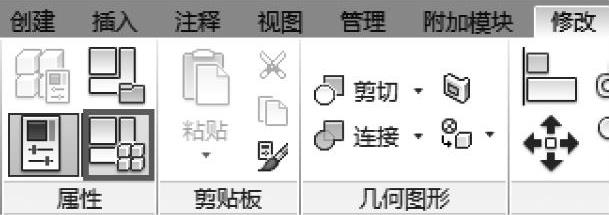

1）在【修改】选项卡下【属性】面板中选择【族类型】（图33-49），打开【族类型】对话框。

2）为【桩_深度】和【桩帽_深度】键入任意替代值，单击【应用】按钮观察视图是否随之变化。测试完成后改回原有数值，单击【确定】按钮，关闭对话框。

3）继续测试平面视图，打开【楼层平面：参照标高】视图，依然在【族类型】对话框中为水平尺寸标注键入任意替代值，应用修改，观察平面视图是否随之更改，以确认参数的准确性，确定无误后改回原有数值，进行接下来的操作。

图 33-49

从这一步开始，每项内容都要测试。要养成测试的习惯，因为通过测试，我们可以简单地修改标记后尺寸标注的数值，确保所有的参照平面不管是相对于彼此还是插入点都正确运行，如果参照平面正常运行（弯曲），那么二维线条和三维实心形体也会正常运行。
