17.5 放置门、窗
1）在【建筑】选项卡下【构建】面板中，选择【门】。

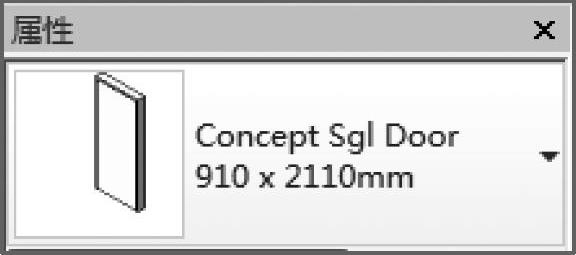

2）在类型选择器中选择【ConceptSglDoor910×2110mm】，如图17-24所示。

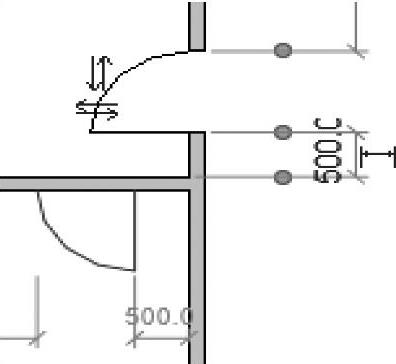

3）放置第一扇门，位置设在离水平内墙500处，放置第二扇门，位置设在离垂直内墙500处，如图17-25所示。
图 17-24
图 17-25

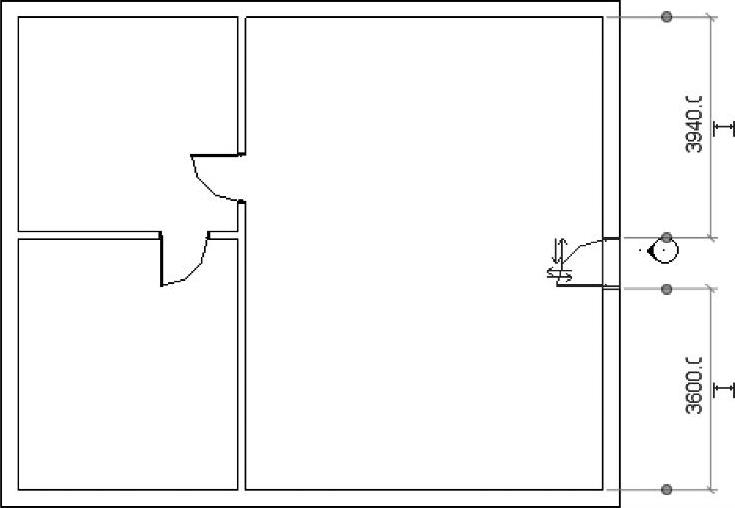

4）在外墙上放置第三扇门，且门的位置离底部外墙距离为【3600】，如图17-26所示。
注意：随着你把光标从墙的内部移至外部，门的位置也会相应变化。如果你没把位置放对也不必担心，可以在插入门之后单击双向箭头或利用空格键，改变门的位置和方向。
5）在【建筑】选项卡下【构建】面板中，选择【窗】，如图17-27所示。
图 17-26
图 17-27
6）在【属性】面板类型选择器中选择窗类型为【Concept Window】。

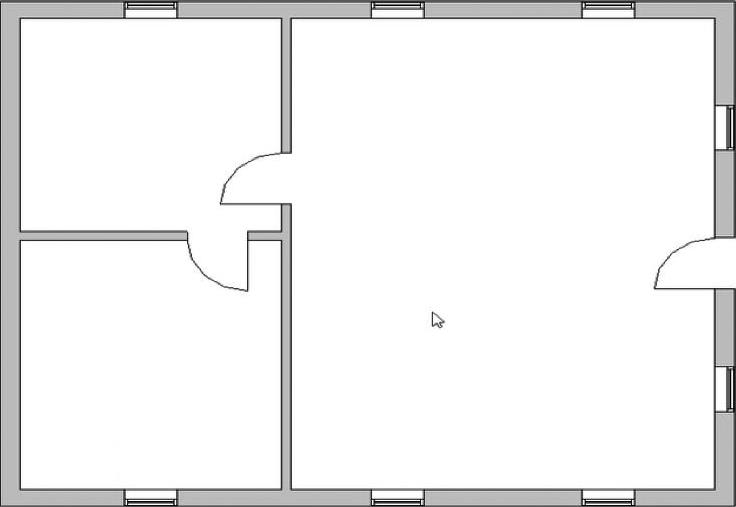

7）将八扇窗放置于外墙上，如图17-28所示。

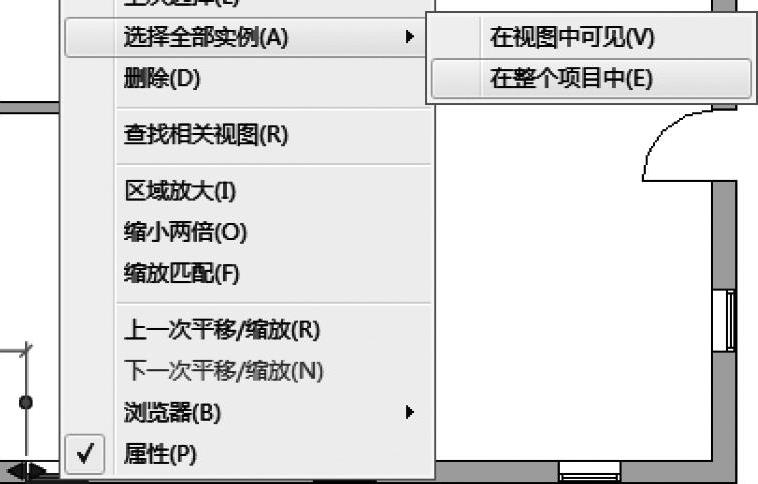

8）在视图中选择其中一扇窗户。单击鼠标右键，在弹出的快捷菜单中选择【选择全部实例】→【在整个项目中】，如图17-29所示。
图 17-28
图 17-29

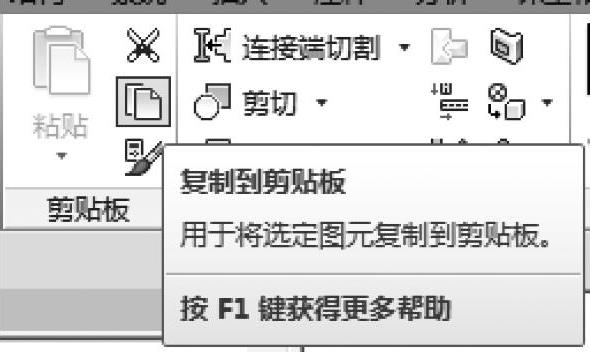

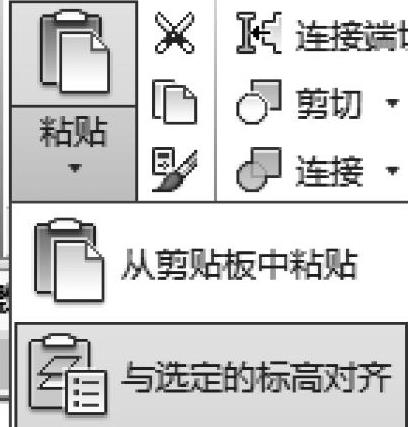

9）在【剪贴板】面板中选择【复制至剪贴板】，如图17-30所示。在【粘贴】下拉菜单中，选择【与选定的标高对齐】，如图17-31所示。

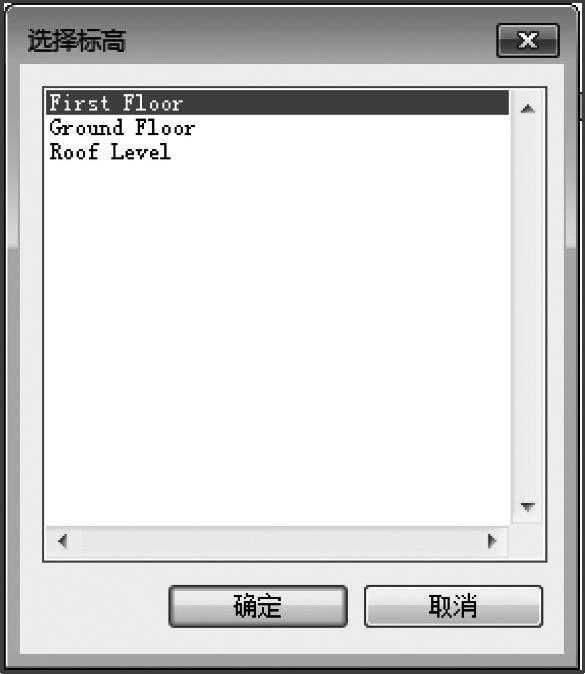

10）在【选择标高】对话框中，选择【First Floor】，然后单击【确定】按钮，关闭对话框，如图17-32所示。

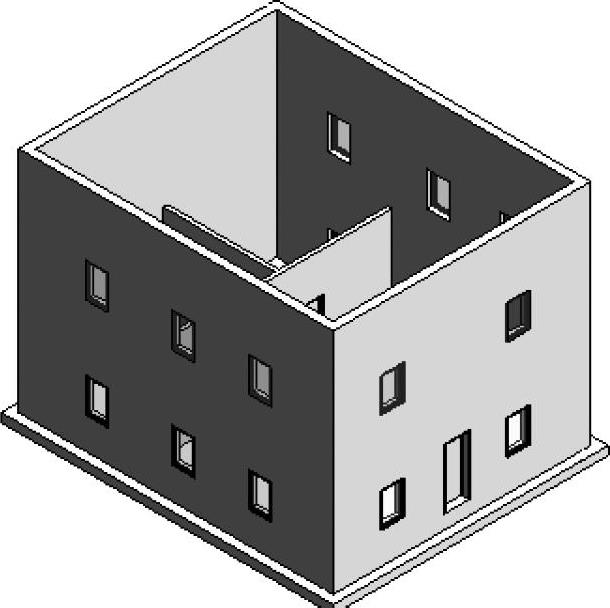

11）在【项目浏览器】中，打开【三维视图：3D】视图，旋转观察模型，如图17-33所示。
图 17-30
图 17-31
图 17-32
图 17-33
