4.2.2  视图样板

视图样板是一系列视图属性，如视图比例、规程、详细程度及可见性设置。可通过复制现有的视图样板（图4-23），并进行必要的修改来创建新的视图样板；也可以从【视图】选项卡【视图样板】下拉列表中创建视图样板（图4-24）或直接从视图【属性】面板中选择【图形显示选项】工具，打开【图形显示选项】对话框，设置视图属性另存为视图样板，如图4-25所示。【应用视图样板】中包括【视图比例】【显示模型】【详细程度】【零件可见性】和【模型显示】等，如图4-26所示。

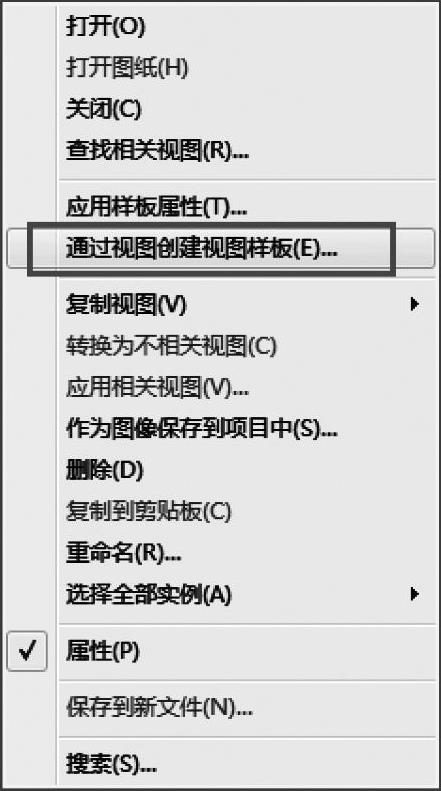

图 4-23

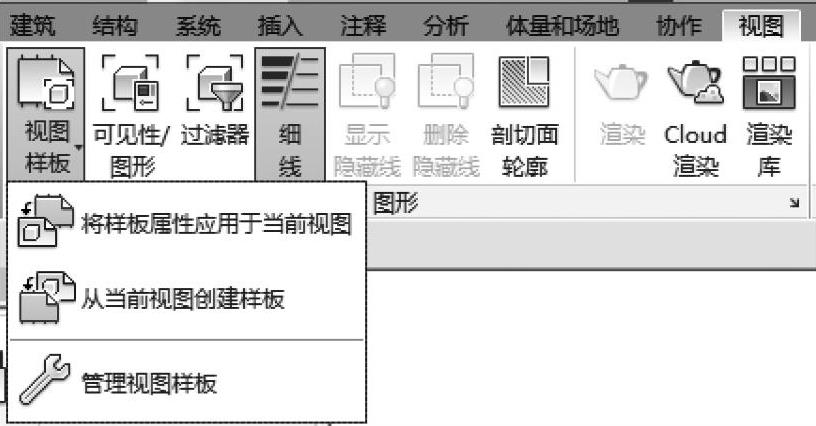

图 4-24

图 4-25

使用视图样板可以为视图应用进行标准设置，可以帮助用户确保遵守公司标准，并实现施工图文档集的一致性。样板旨在创建整个视图样式，如防火方案，其中的对象类别已被删除或处于半色调；设置细节层，且根据给定标准使用过滤器过滤颜色图元。视图样板可简单处理视图属性列表中的某个项目，而忽略其他方面。

在通常情况下，可用工作流程完全按照所要求的方式来准备视图，然后从中生成视图样式，以决定所应包含的属性。一旦样板被保存，可在不同层级创建新视图，该视图应用的视图样板可复制适用的设置。

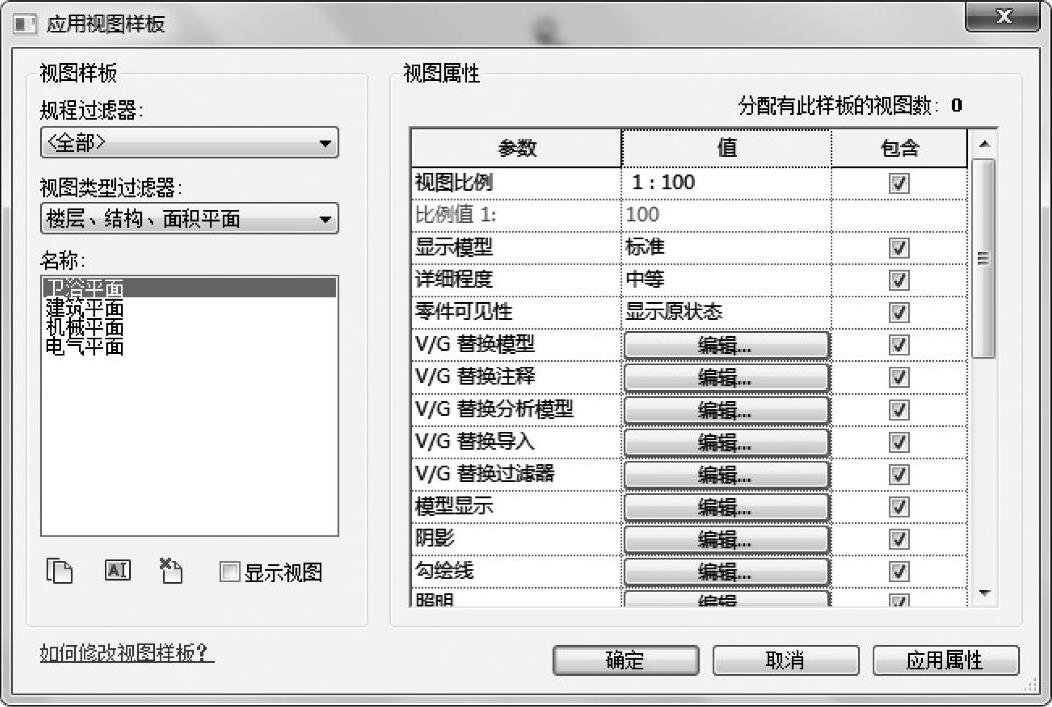

图 4-26

注意：若在应用到一个或多个视图后视图样板进行更新，并不会自动更新这些视图，用户必须进行重新应用以做出相应修改。
