8.2.1  门的创建

8.2.1 门的创建

使用门工具可以方便地在项目中添加任意形式的门。在Revit中，门构件与墙不同，门图元属于外部族，在添加门之前必须在项目中载入所需的门族，才能在项目中使用。

1）向Revit项目文件中载入门族的两种方法

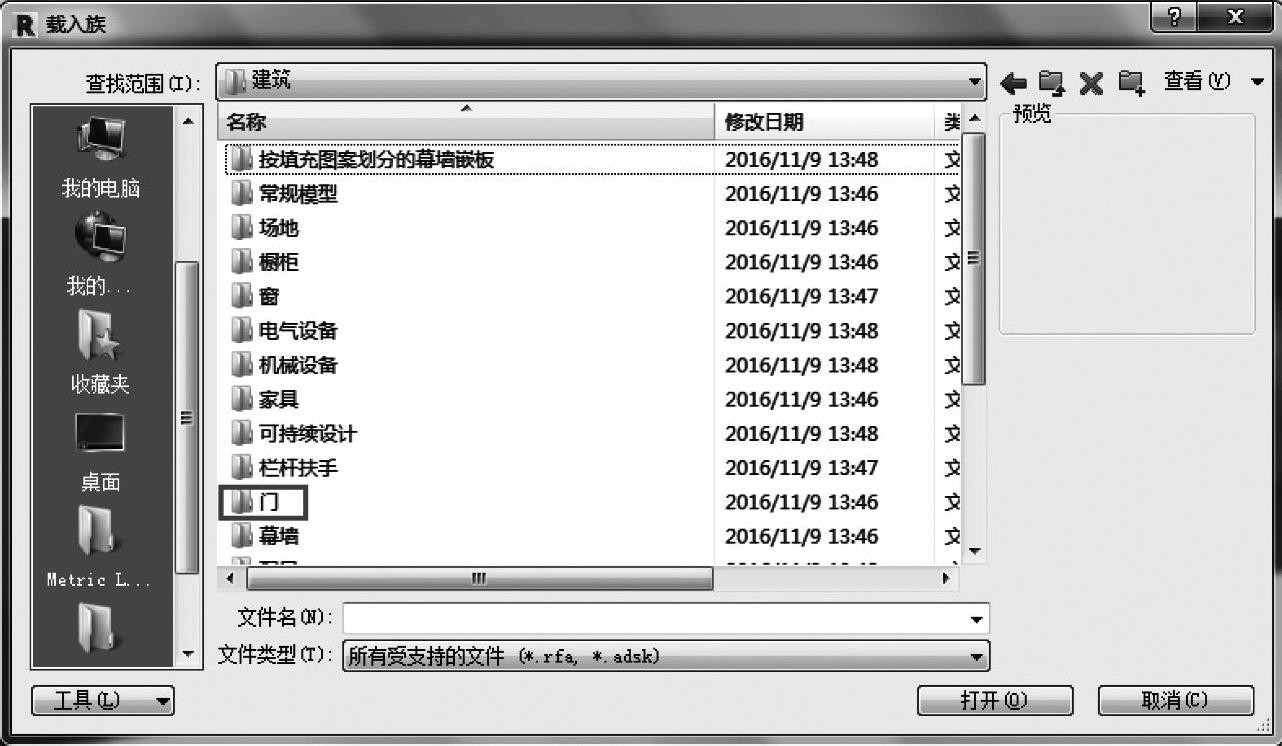

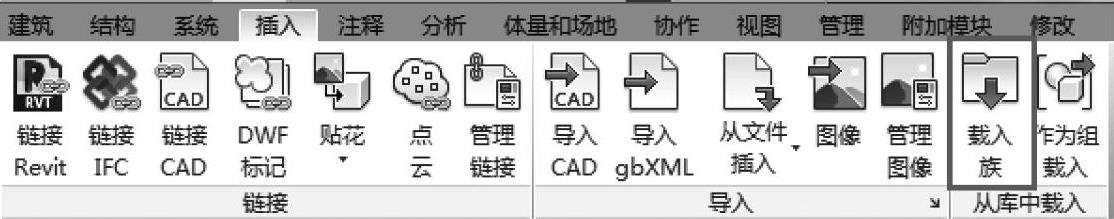

①使用【插入】选项卡下【从库中载入】面板中的【载入族】（图8-4），打开【载入族】对话框，在【建筑】文件夹里找到【门】系统组库文件夹，如图8-5所示。

图 8-4

图 8-5

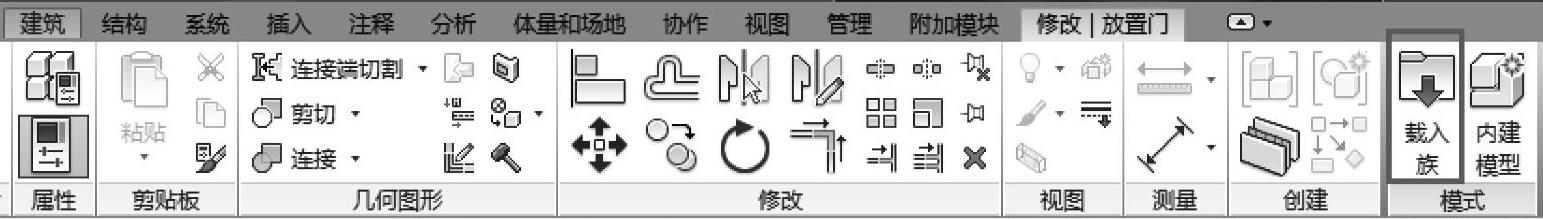

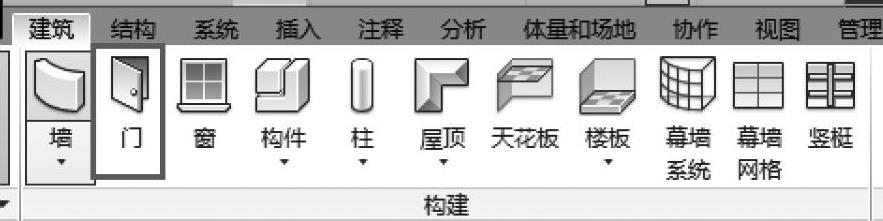

②在【建筑】选项卡下【构建】面板中选择【门】（图8-6），进入门绘制工作环境，在【修改放置门】选项卡下【模式】面板中选择【载入族】（图8-7），打开【载入族】对话框。

图 8-6

图 8-7

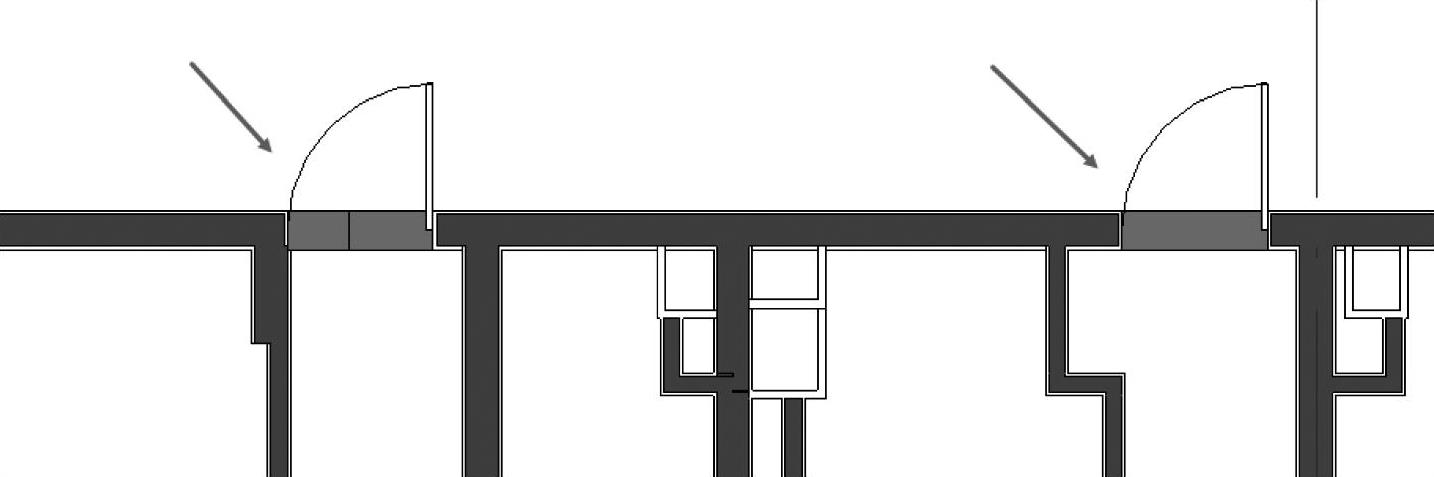

2）在【建筑】选项卡下【构建】面板中选择【门】，在主体墙上选择放置门的位置，单击创建门，或通过快捷键<DR>创建门，如图8-8所示。

图 8-8

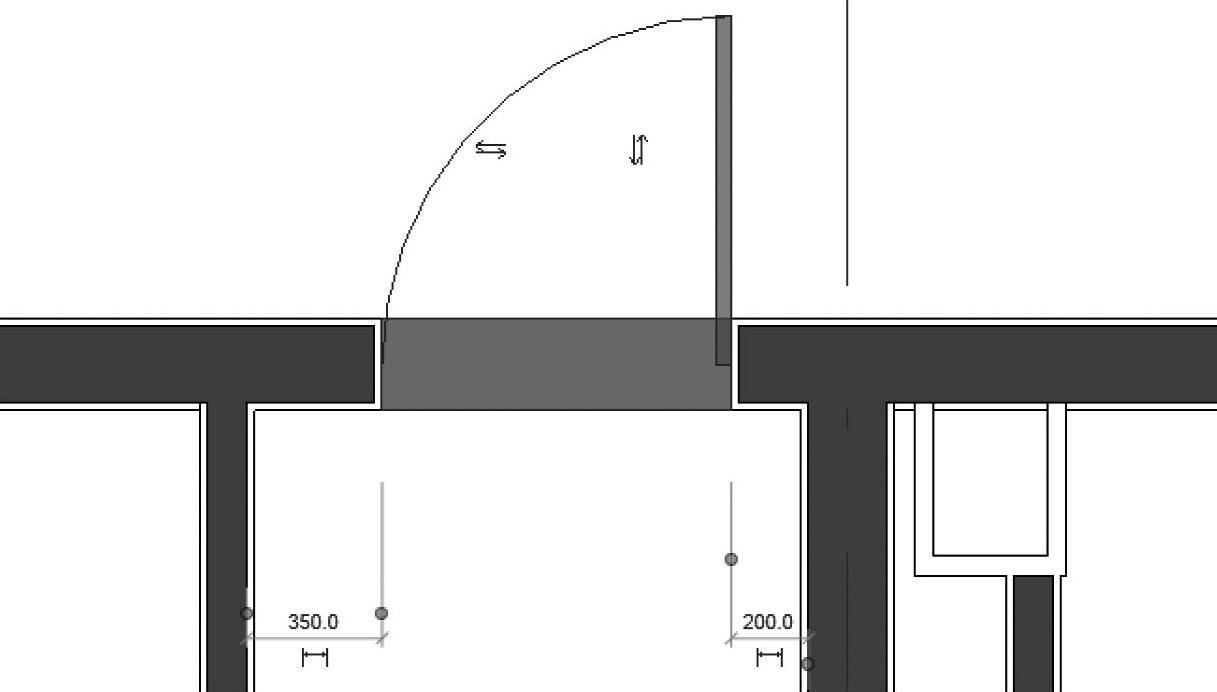

3）放置好的门可以通过按空格键或者单击双向箭头（图8-9）来改变门的开启方向。

图 8-9

4）在【属性】面板中同样可以替换门的类型，如图8-10所示。

图 8-10
