23.3.1  组基本要素

首先，我们了解一下组的基本功能，在此基础上进一步讨论最佳实践和方案管理。

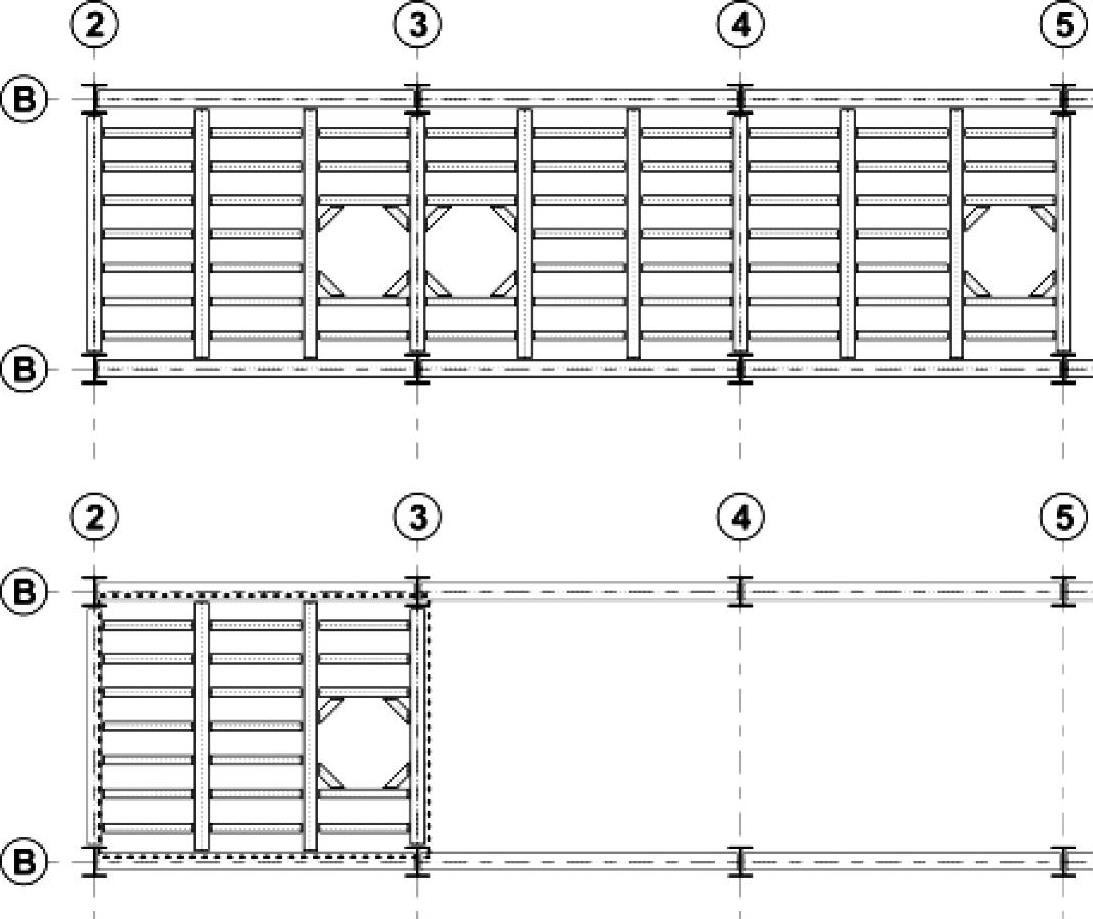

如图23-13所示，梁的布局可能落入这样的设计平面图中。虽然使用时要谨慎小心，但不能否认这种方法在改变少数梁布局变量上花费的时间要比改变成百上千个独立隔区少得多。

图 23-13

图 23-14

虽然并不推荐使用这种方法，但不可否认的是，分组可以由源自多个模型类别的图元构成，这些模型中的任何一个标注构件都能够形成一个附加的详图组。一个组内可以同时包含插入图元和非插入图元，这样能使承载图元即使不在的情况下，这些图元也在组内出现，不过这显然会限制放置的位置，这和恰当承载图元的布局是一样的。

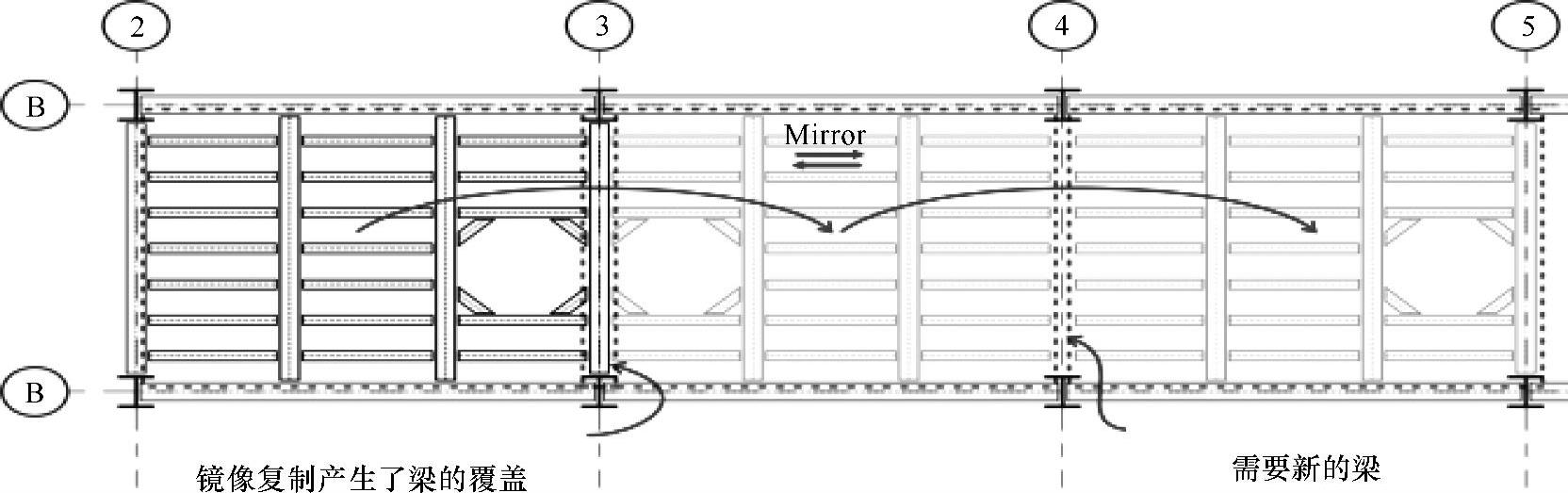

可对一个组在不用形成变体的情况下（取决于所含图元承载方面的要求）进行对称和旋转的操作，而且任何有冲突或者多余的图元还可以从组内的实例中移除。如图23-14所示，中间隔区由对称设计实现，结果轴线3上的梁与相邻隔区的梁产生了冲突。梁可在复制中被选择或再次剔除，也就是将其从这个组内实例中移除，而且不需要再创建新的梁布局。隔区另一端的梁也可以添加到分组的外面。然后用户可根据需求在该组的任何一个实例上实施修改，就Revit而言，当前并不存在初始版本或者主要版本。这些修改可以通过【编辑组】来实现，而分组将对所有不包括在该组实例中的内容实施半色调操作，然后根据要求添加或改变图元，此时基本上整个编辑区所有的工具栏都被激活了。虽然整个模型编辑区内所有复制的内容都已完成，但这些变化还是会带来连锁反应。或者，用户也可置换新的图元，随后这些图元将被添置到分组的一个实体中，而这个组会再次更新所有复制的内容。
