10.3.2 分析建筑体量模型
首先选中要合并进建筑设计的楼层。每个概念模型都被选中的楼层切割开。接下来，我们可以编辑目录，分析概念模型的楼层来得到楼层。在这个流程中创建的模型不是实体的，关闭体量可见性将会清楚该阶段的所有图元。

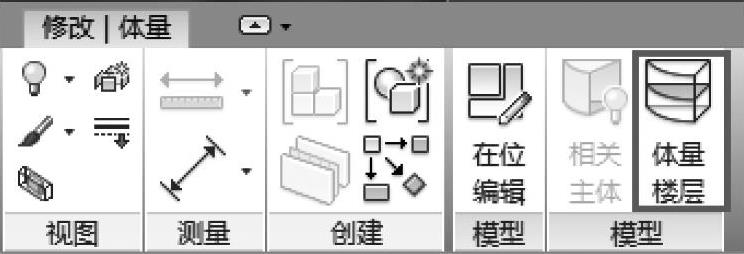

1）在【三维视图：{3D}】视图中，选择概念体量，然后在【修改体量】选项卡下【模型】面板中，选择【体量楼层】（图10-46）。

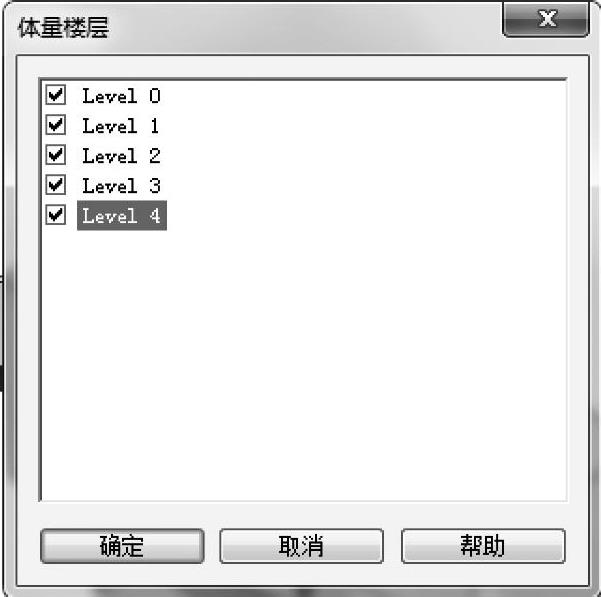

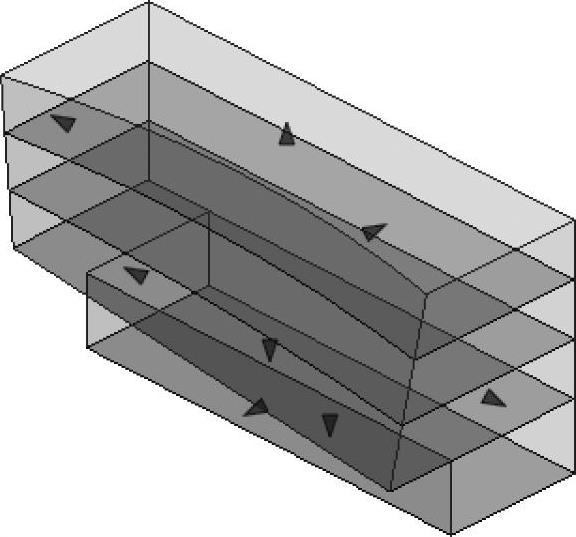

2）在弹出的【体量楼层】对话框中，勾选每个楼层，然后单击【确定】按钮（图10-47），为概念体量模型添加楼板，如图10-48所示。
图 10-46
图 10-47

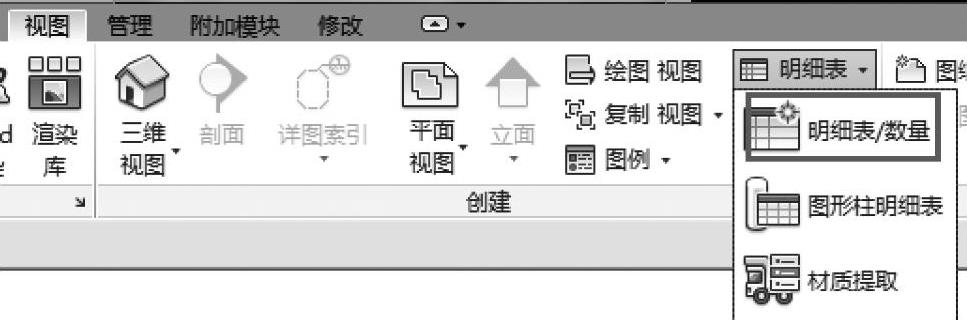

3）在【视图】选项卡下【创建】面板中，选择【明细表】下拉菜单中的【明细表/数量】（图10-49）。

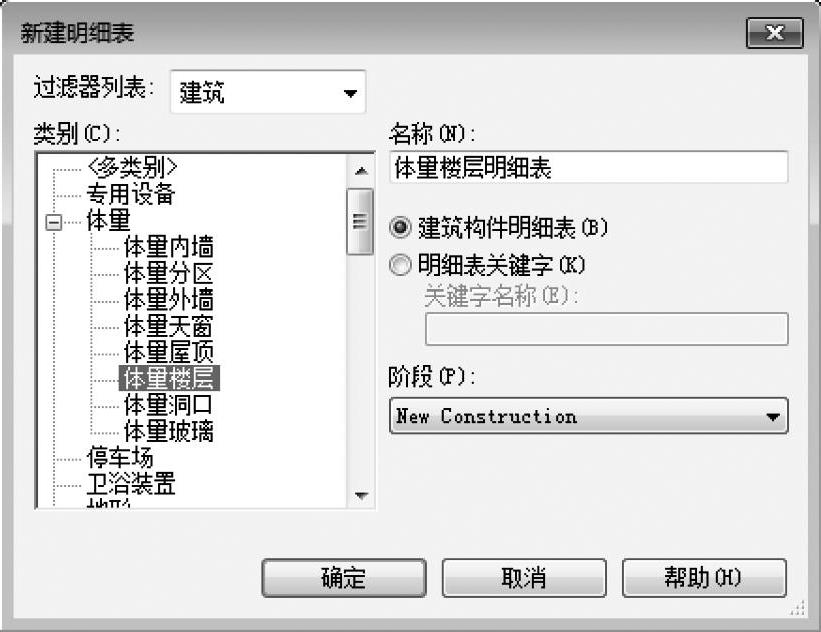

4）在弹出的【新建明细表】对话框中，将【过滤器列表】设置为【建筑】，【类别】设置为【体量】→【体量楼层】，勾选【建筑构件明细表】，如图10-50所示。
5）完成后单击【确定】按钮，关闭对话框。
6）在弹出的【明细表属性】对话框中，在【字段】选项卡下【可用的字段】面板中选择【标高】，单击【添加】按钮，将其添加到【明细表字段】面板中；也可选中字段后双击鼠标左键，添加到【明细表字段】面板中。使用相同的方式，将【楼层面积】【楼层周长】【楼层体积】和【外表面积】添加到【明细表字段】面板，如图10-51所示。
图 10-48
图 10-49
图 10-50
图 10-51
7）完成后单击【确定】按钮，关闭对话框。

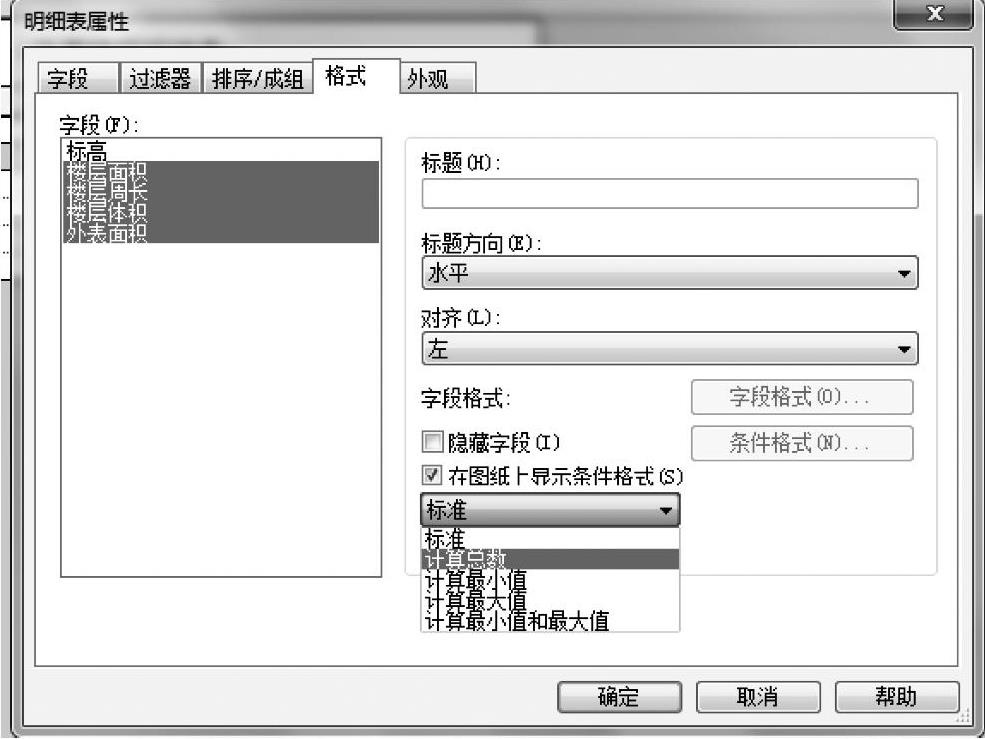

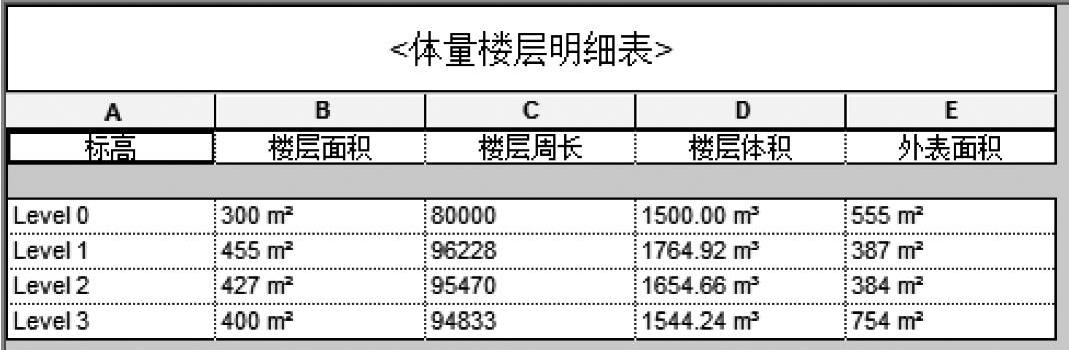

8）这时绘图区域会出现【体量楼层明细表】（图10-52），单击【属性】面板中【格式】工具右侧的【编辑】按钮，在弹出的【明细表属性】对话框中选中除了【标高】以外的全部字段，设置为【计算总数】，如图10-53所示。
图 10-52

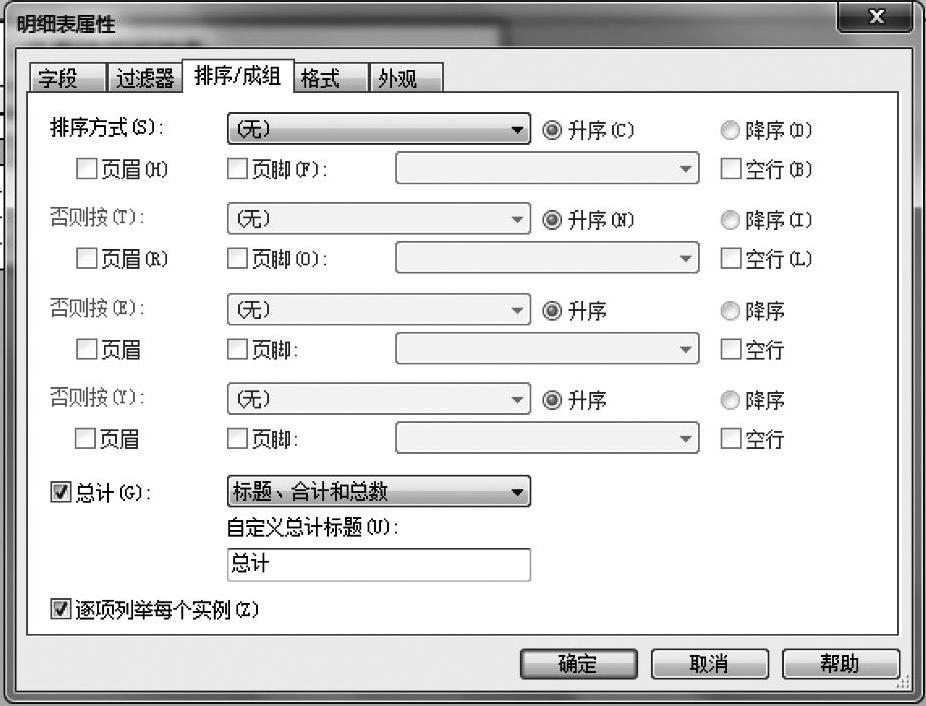

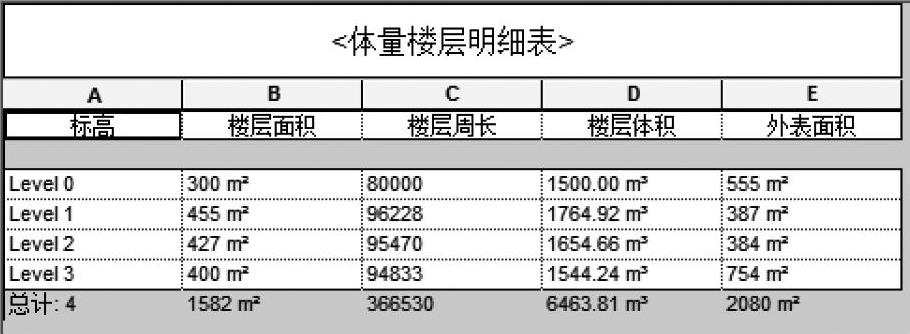

9）切换到【排序/成组】选项卡，勾选【总计】，在【总计】后的下拉菜单中选择【标题、合计和总数】，然后单击【确定】按钮（图10-54）。这时在明细表中会出现各字段中数量总数的计算，如图10-55所示。

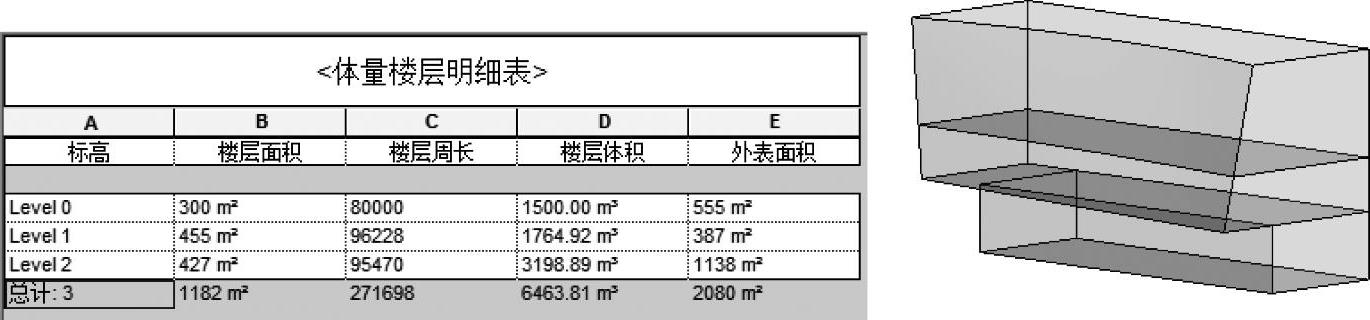

如果建筑模型有任何改动，如移除概念楼层或者调整概念模型，概念楼层目录就会自动更新，如图10-56所示就以移除【Level3】为例。
图 10-53
图 10-54
图 10-55
图 10-56
