23.4.3  激活柱子方案

23.4.3 激活柱子方案

第二个替代方案是提供两根柱子（305×305×97UC），从第一层直接通向轴网D2和D3梁的位置（第三层屋顶减去775mm）。首先，必须激活柱子方案。

1）在【项目浏览器】中打开【结构平面：First Floor】视图。

2）从【设计选项】面板或者视图控制栏的下拉菜单选择【柱子】作为活动方案。

3）移动至轴网D2和D3区域。在【结构】选项卡下【结构】面板中选择【柱】。

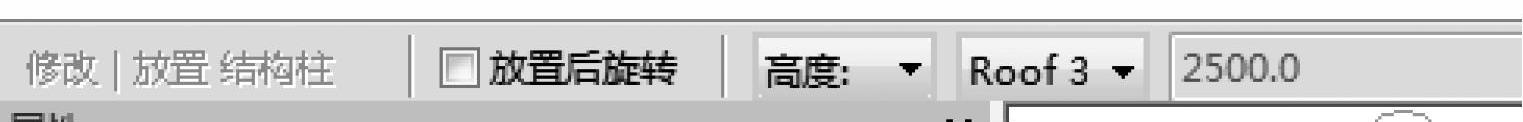

4）在类型选择器中选择柱类型为【305×305×97UC】，然后在选项栏中选择【高度】和【Roof3】，如图23-21所示。

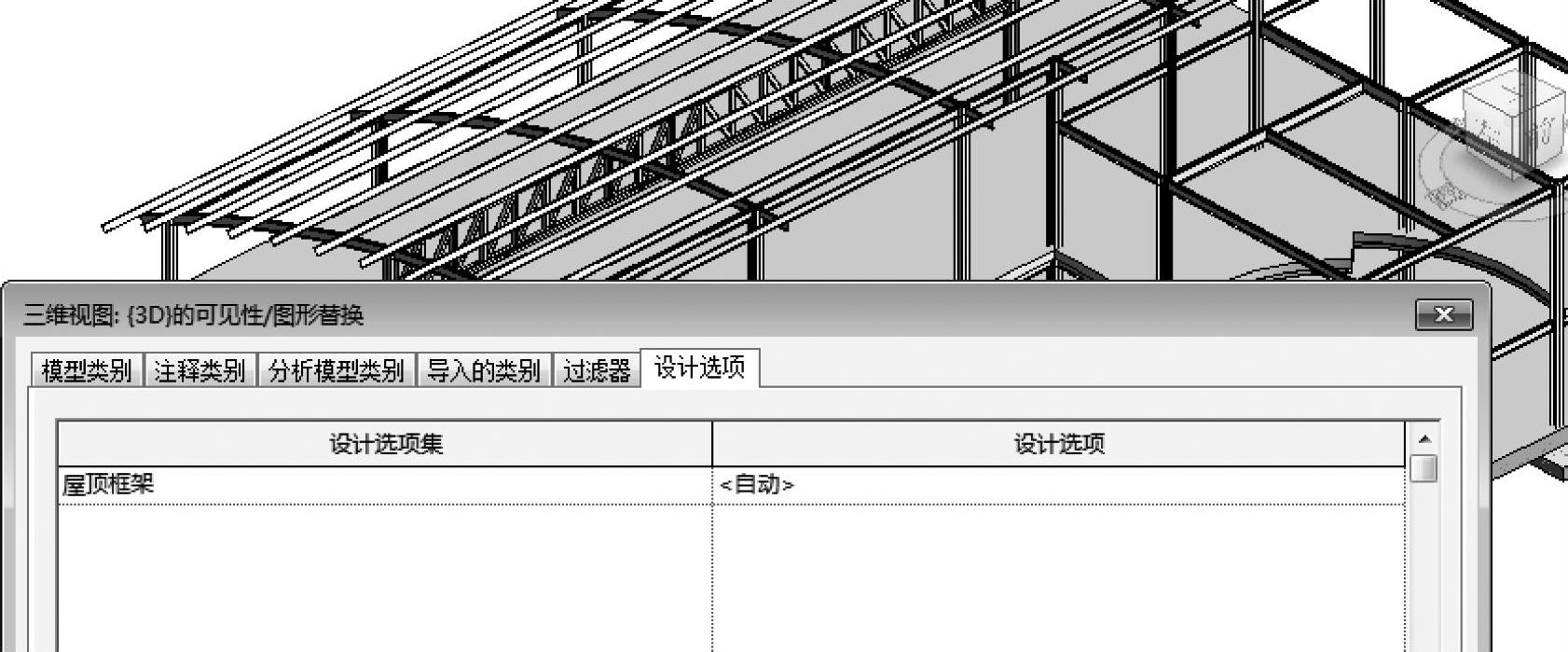

图 23-20

图 23-21

5）在D2和D3的每个网格交汇处放置一个柱子。

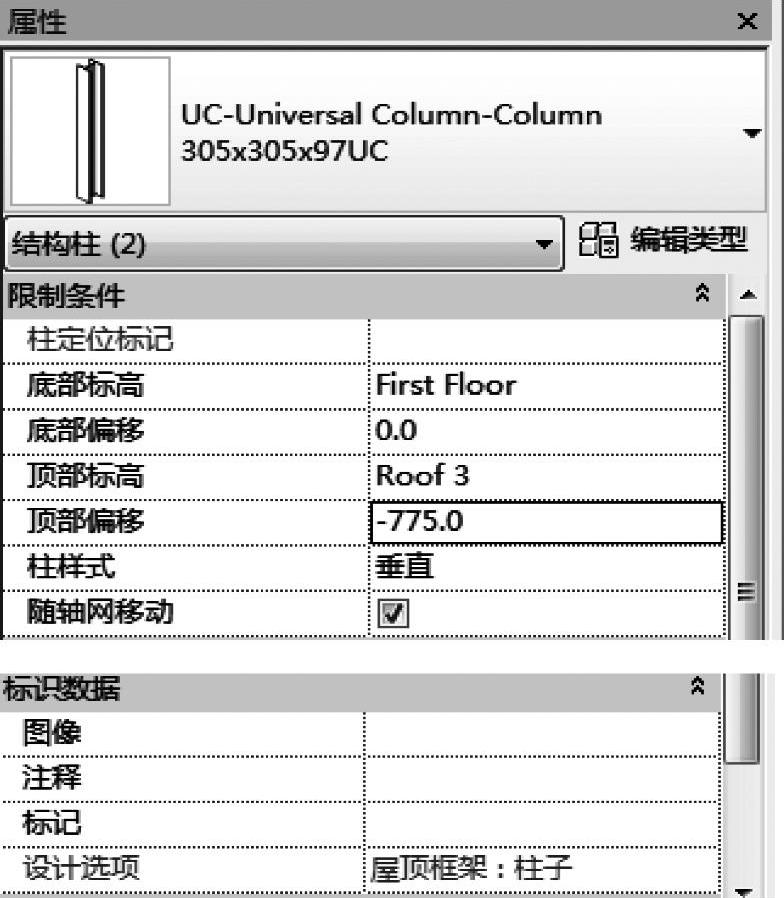

6）利用<Ctrl>键同时选中新建的两根柱子，然后在其【属性】面板中将【顶部偏移】设置为【-775】，如图23-22所示。注意：柱子属性表明图元属于柱子设计方案。

图 23-22

虽然不是首选方案，但柱子同样可在所有视图中看到，因为一旦方案被激活，用户即可在所有视图中对其进行编辑。一旦方案不再被激活，将返回到主模型中，然后视图将恢复设置。用户还可以通过设置三维视图或其他类型的视图来展示用以发布的柱子方案。
