17.1 绘制外墙

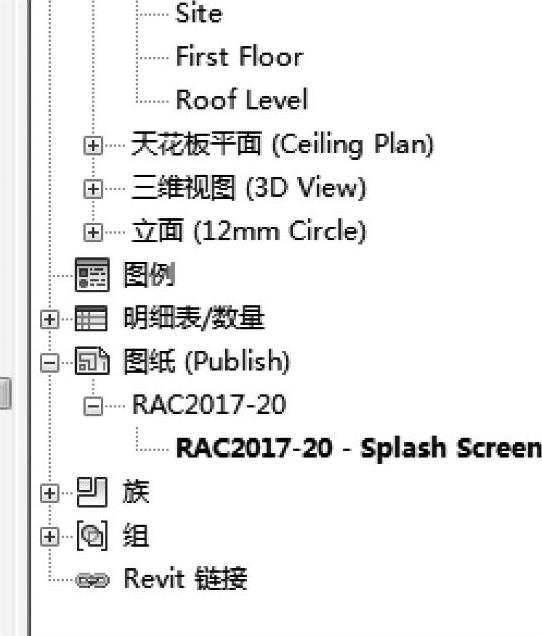

1）打开项目起始文件WFP-RAC2015-17-IntroA.rvt，在【项目浏览器】中打开【楼层平面：Ground Floor】视图，如图17-2所示。

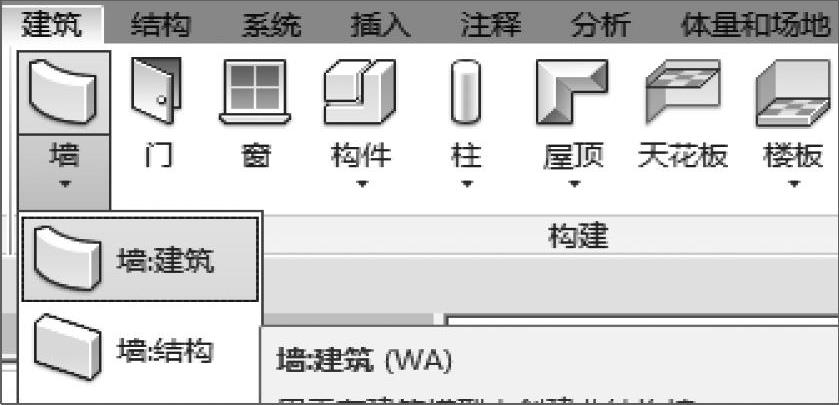

2）在【建筑】选项卡下【构建】面板中选择【墙】下拉菜单中的【墙：建筑】，如图17-3所示。

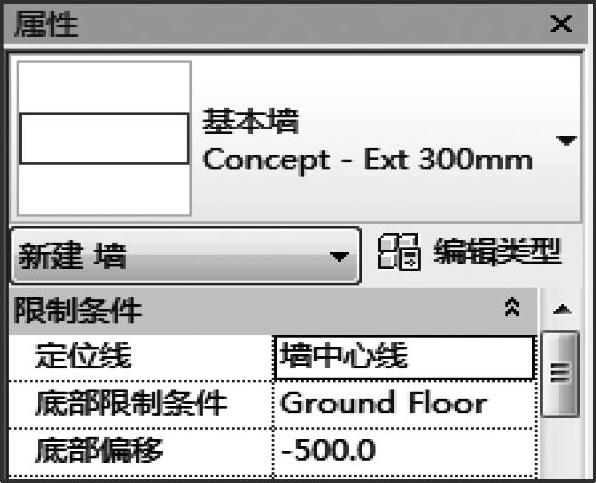

3）在【属性】面板类型选择器中，选择墙体类型为【基本墙Concept-Ext300mm】，如图17-4所示。
4）在【属性】面板中，将【底部偏移】值设置为【-500】。

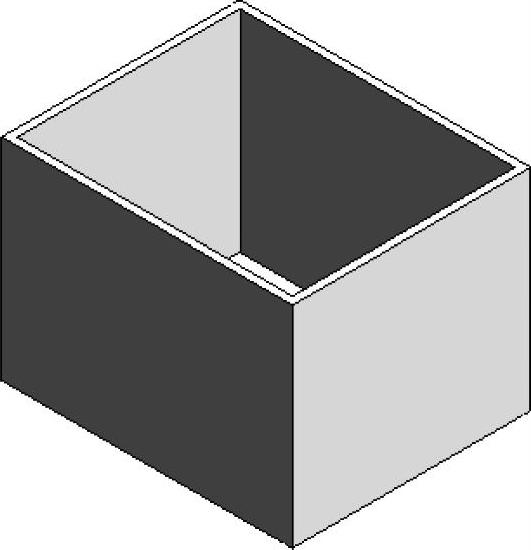

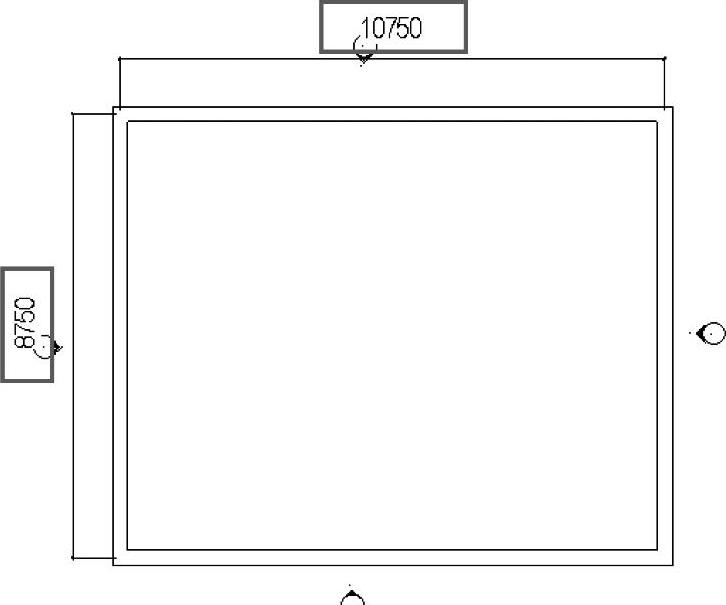

5）如图17-5所示，在绘图区域内绘制四面外墙。完成后在【项目浏览器】中，打开【三维视图：3D】视图浏览模型，如图17-6所示。
图 17-2
图 17-3
图 17-4
图 17-5
图 17-6
