11.2.1 手动创建幕墙
2025年09月26日
11.2.1 手动创建幕墙

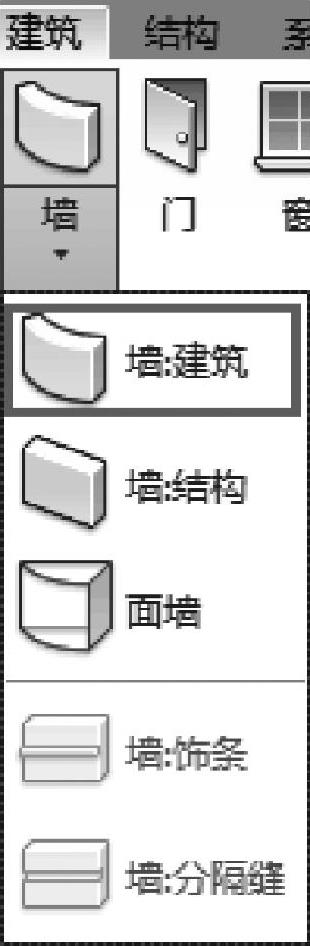

（1）创建幕墙 幕墙可以使用基本的【墙】工具（图11-5）进行创建。这意味着在默认情况下，立面视图中的墙体是垂直的矩形，而在方案中可能是弧形的。在对幕墙的起点、终点及高度进行定义之后，幕墙将包括一个平面的玻璃窗格（即使所绘制的墙面是弧形的），然后通过创建网格线进行分割定位（这步操作也是创建弧形墙的关键），最终生成竖梃和嵌板。
（2）创建幕墙网格 网格线的创建是一个关键程序（图11-6），通过网格线的定位方式能够快速、清晰地确定竖梃的位置及分割方式，同时，Revit也为用户提供了多种快速定位分割的方法以方便操作，包括全部分段创建、单段创建及排除法创建，如图11-7所示。
图 11-5
图 11-7

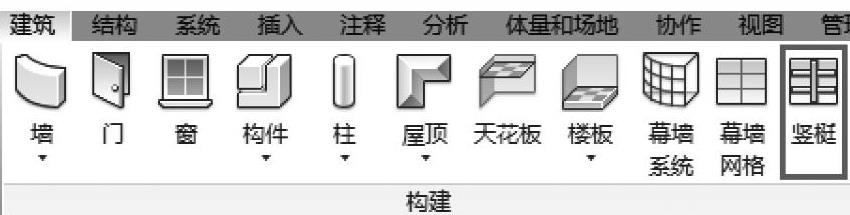

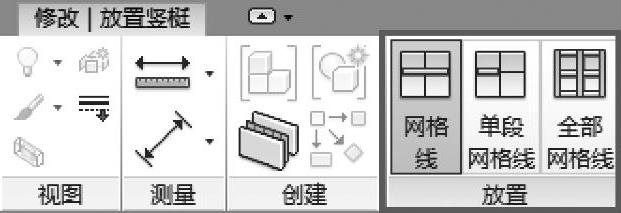

（3）创建幕墙竖梃 竖梃（图11-8）是在网格线的基础上生成的。默认的布置方式是将竖梃沿网格线的全长进行布置，也可以将竖梃仅置于一个单段或全部网格线上，用户可以根据设计的需要进行使用方式的选择，如图11-9所示。
图 11-8
图 11-9
当竖梃布置完成，嵌板会自动分割形成。默认的嵌板类型是简单的玻璃嵌板，可用其他材质进行替换，甚至可以使用其他的墙类型。如图11-10所示，使用幕墙作为嵌板，可以用来表示嵌入或表示一部分是玻璃墙，一部分是实心墙。

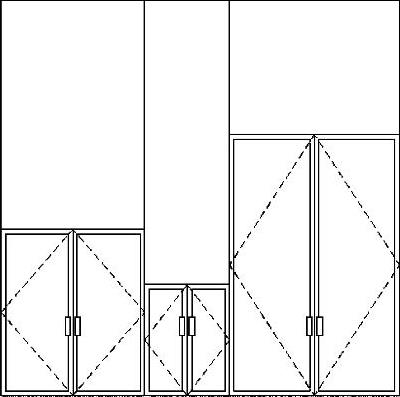

幕墙可以嵌入符合规格的墙体中，通过切割几何工具形成所需的开口或设置为自动嵌入式布置。标准的门不可放置于幕墙嵌板内，但如果该嵌板由基本墙所代替便可以，这可能是出于实际需求这么做的原因。专门建造的幕墙门或窗嵌板可作为嵌板使用，从而代替系统嵌板来配合网格间空间所定义的尺寸，如图11-11所示。
图 11-10
图 11-11
