32.3  旋转

32.3 旋转

1)在【项目浏览器】中打开【楼层平面:场地】视图,删除之前的图形或者将其移至一旁。

2)在【建筑】选项卡下【构建】面板中选择【构件】下拉菜单中的【内建模型】,如图32-27所示。

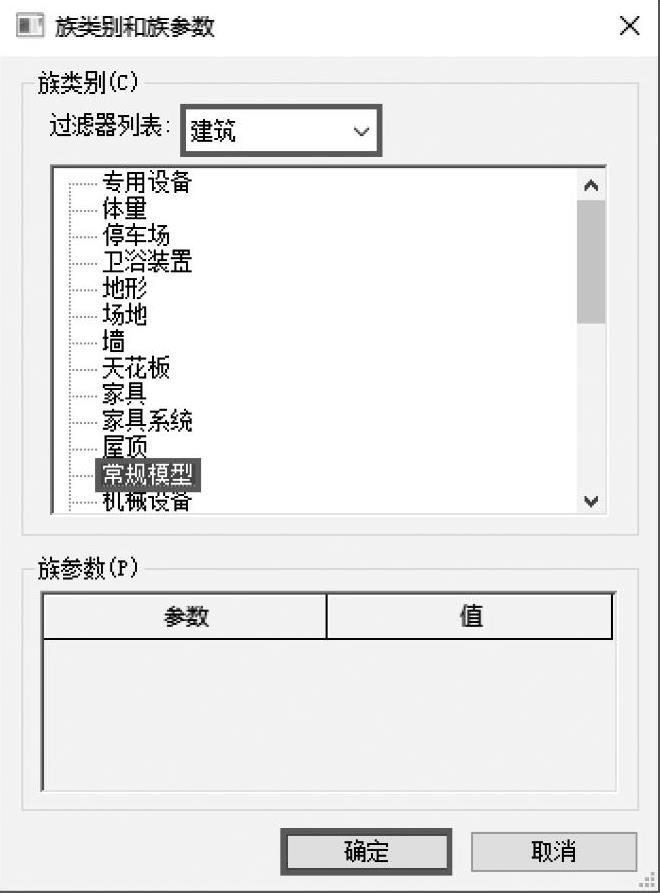

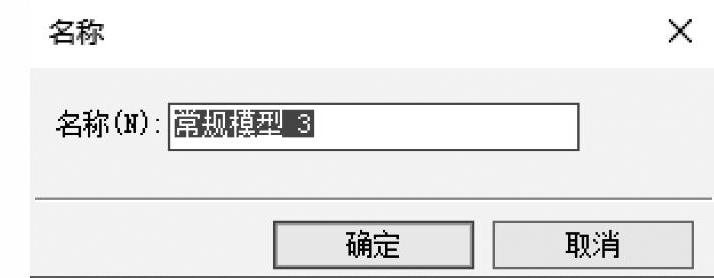

3)在【族类别和族参数】对话框中,选择【常规模型】之后,在下一个对话框中,接受建议名称,如图32-28、图32-29所示。

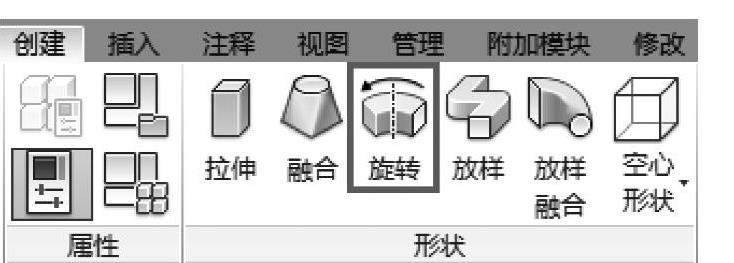

4)在【创建】选项卡下【形状】面板中选择【旋转】,如图32-30所示。

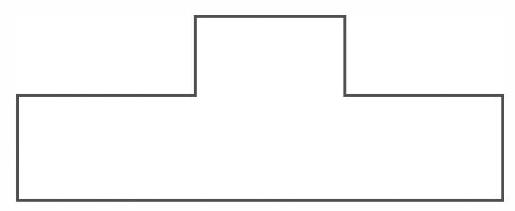

5)在【绘制】面板中选择【边界线】(图32-31),使用【直线】绘制封闭的图形,画出半个横截面图,如图32-32所示。


32-27


32-28


32-29


32-30


32-31

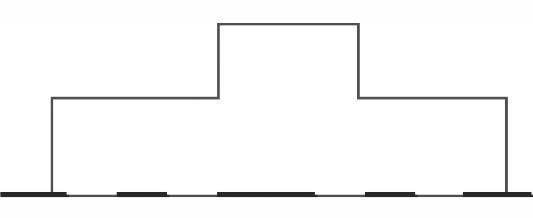

6)在【绘制】面板中选择【轴线】,使用【直线】绘制轴线,如图32-33中蓝线所示。注意轴线仅限于平面范围,因此,轴线可以是任意长度。


32-32


32-33

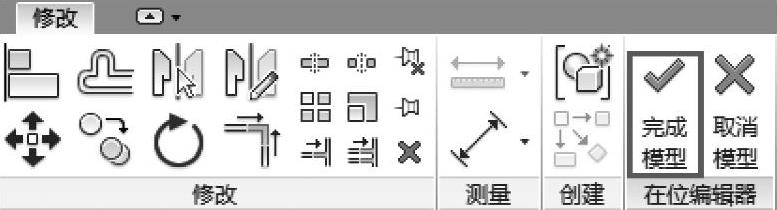

7)单击【完成编辑模式】,然后在【在位编辑器】面板中选择【完成模型】,如图32-34所示。

8)在【项目浏览器】中打开【三维视图:三维】视图,检查结果,如图32-35所示。


32-34


32-35
