13.4.5 绘制详图线
2025年09月26日
13.4.5 绘制详图线
首先使用现有的线条样式来绘制防水层（DPC）。

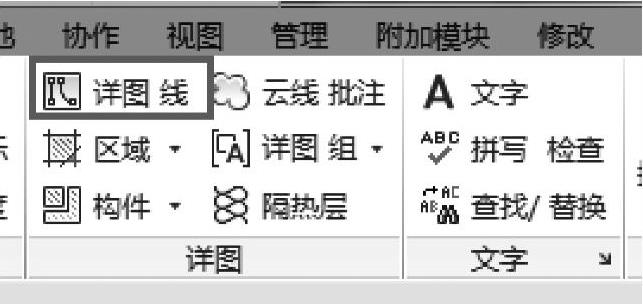

1）在【注释】选项卡下【详图】面板中选择【详图线】，如图13-42所示。
图 13-42

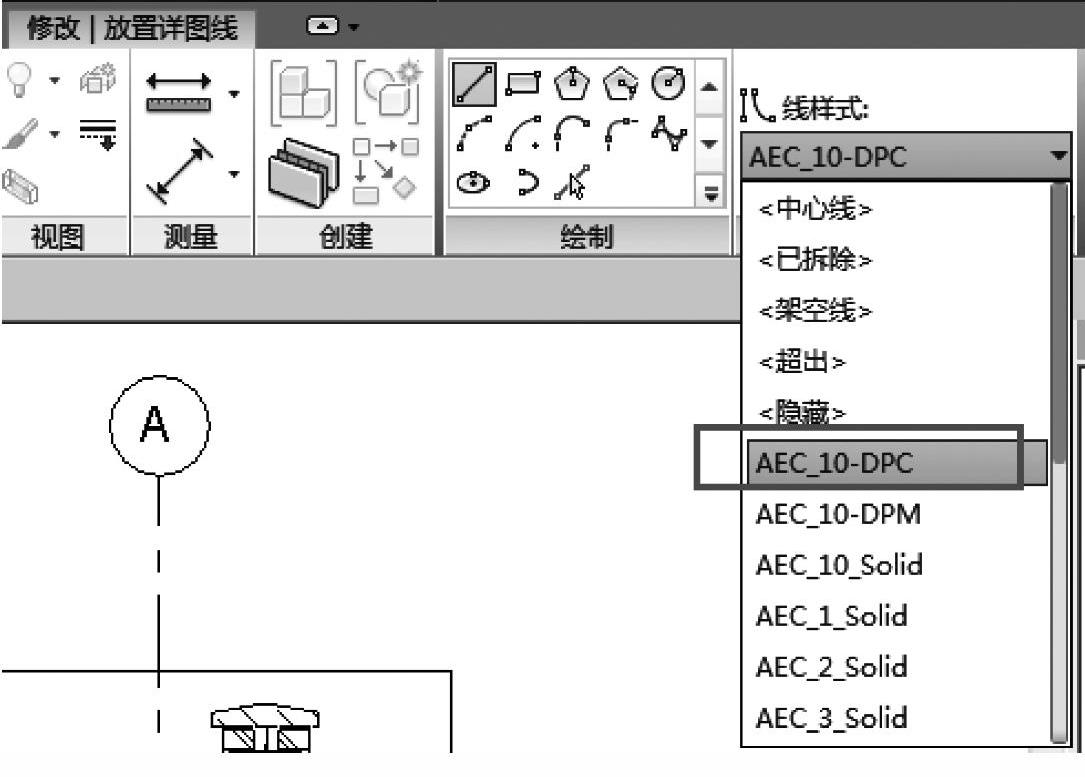

2）在【线样式】面板中，选择线条样式【AEC_10-DPC】，如图13-43所示。
图 13-43

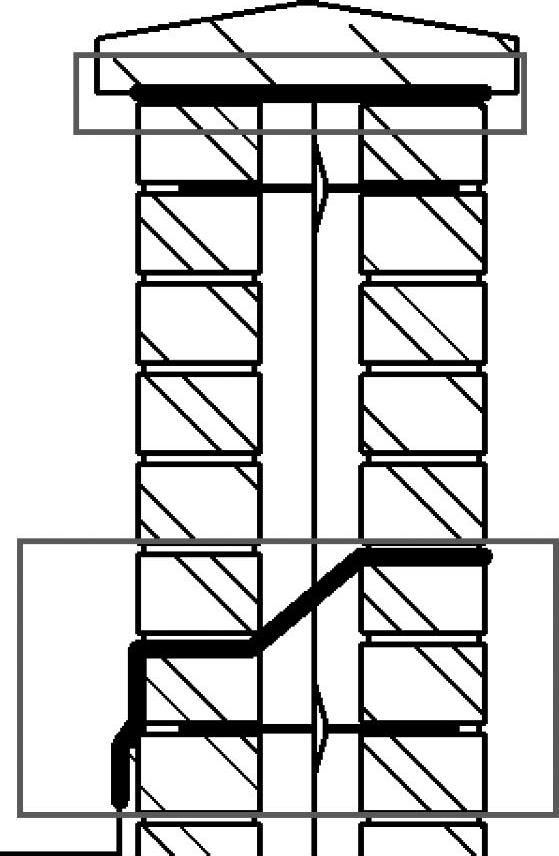

3）在房檐下方绘制DPC防水层和在平板支架上方绘制DPC防水层，如图13-44所示。

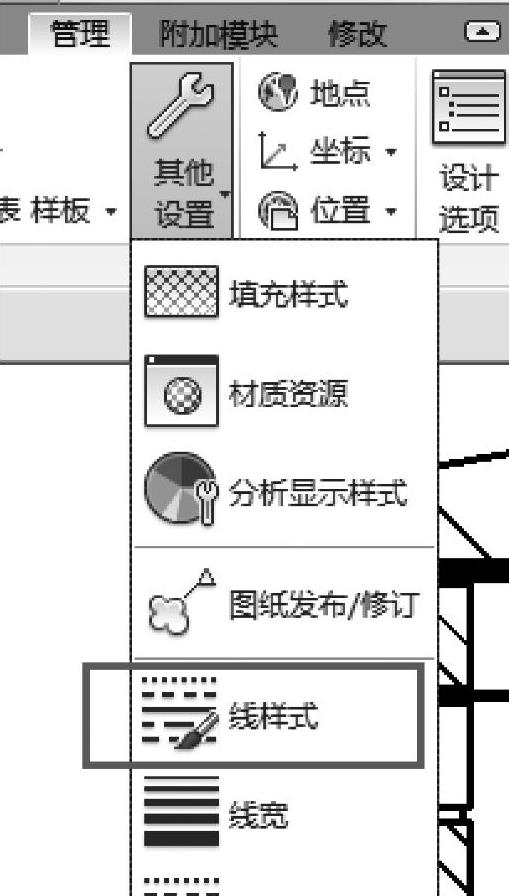

4）下面将定义一个新的线条样式来绘制防水从上方的排水孔。在【管理】选项卡下【设置】面板中，选择【其他设置】下拉菜单中的【线样式】（图13-45），打开【线样式】对话框。

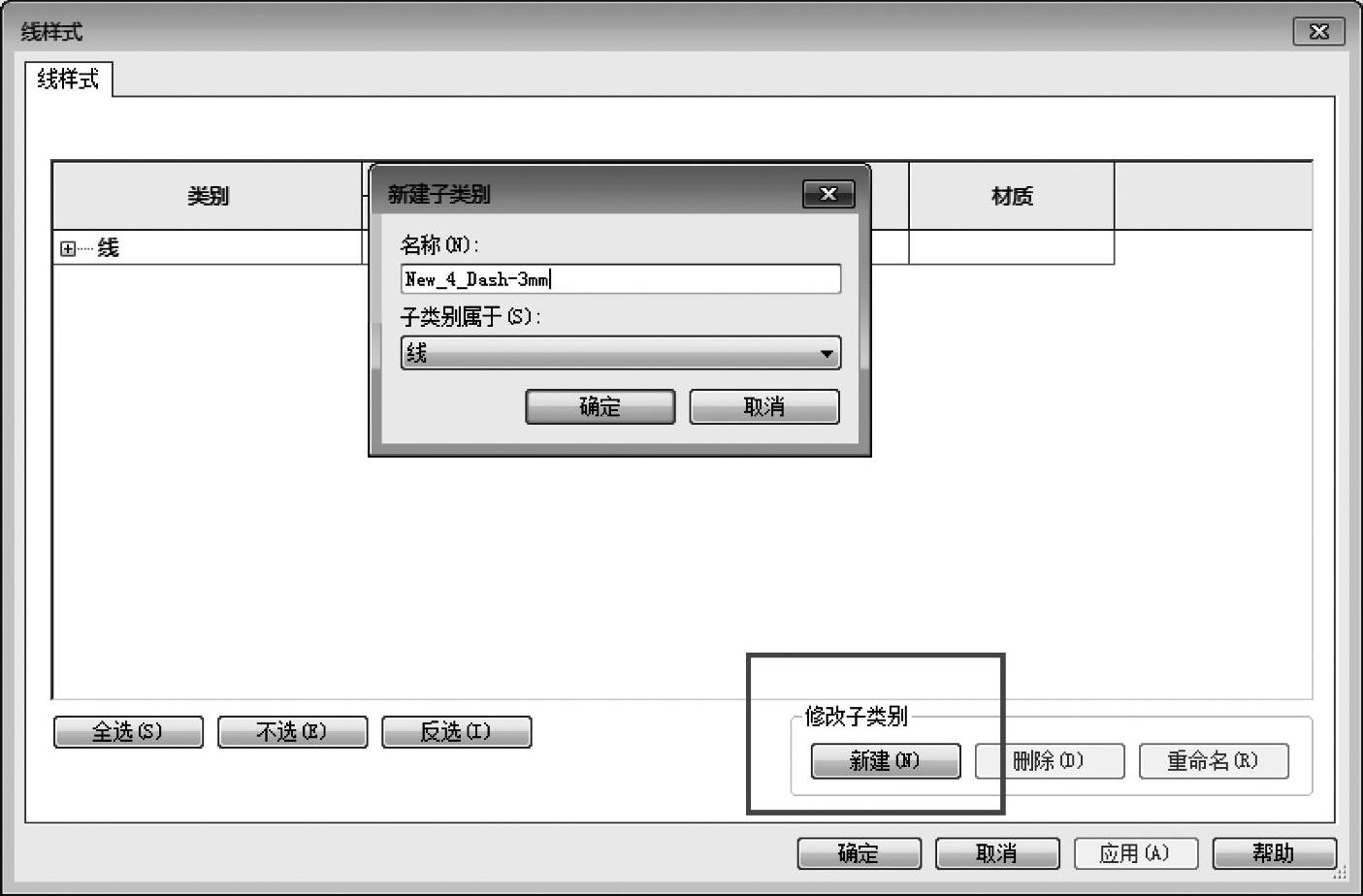

5）单击【线样式】对话框中的【新建】，创建一个新的子目录并将其重命名为【New_4_Dash-3mm】，单击【确定】按钮，如图13-46所示。
图 13-44
图 13-45
图 13-46
6）为新创建的线条样式设置参数属性。
①【线宽投影】为【4】。
②【线颜色】为【黑色】。
③【线型图案】为【AEC_Dash3mm】，如图13-47所示。
图 13-47
7）单击【确定】按钮，关闭对话框。

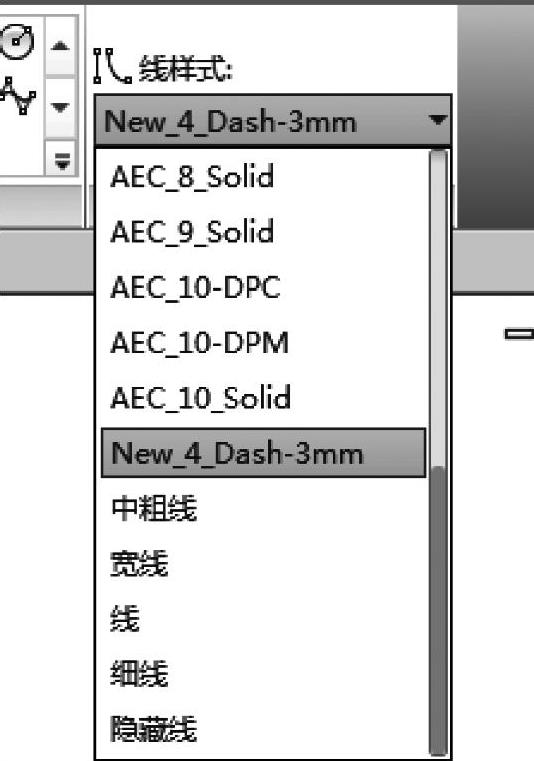

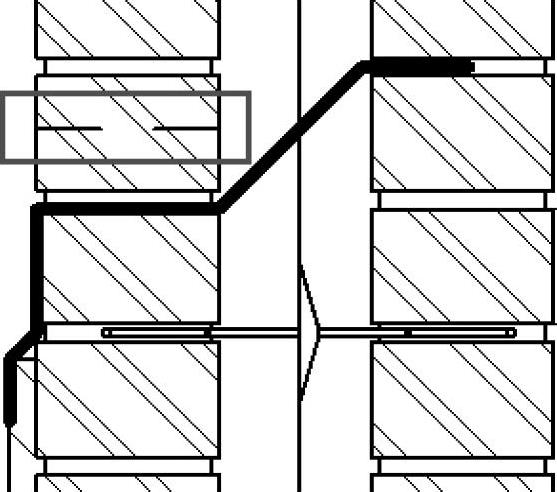

8）在【注释】选项卡下，选择【详图线】，在【线样式】对话框中选择新创建的线条样式（图13-48）绘制一个排水孔线条，直接穿过防水板上方的砖块，如图13-49所示。
图 13-48
图 13-49
