21.3.3 创建一个参数性桁架并且在模型中放置这个桁架
请记住，放置之前要在【编辑类型】面板中设置好【类型属性】，否则，Revit将会为了构架构件的轮廓而使用当前的默认设置。
1）在【项目浏览器】中打开【结构平面：Roof2】视图。
2）在【结构】选项卡下【结构】面板中选择【桁架】。

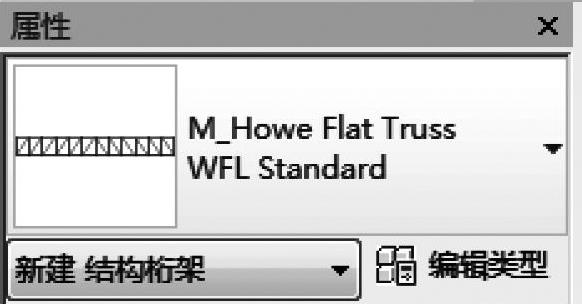

3）确保类型选择器中选择了正确的桁架类型——【M_HoweFlat Truss WFL Standard】（图21-31），同时在选项栏中选择【放置平面】为【标高Roof2】。

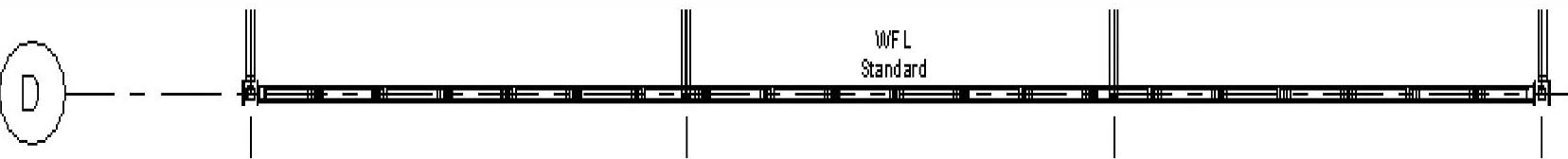

4）在网格D1到D5之间放置桁架，如图21-32所示。提示：在放置桁架后，确保其【属性】面板中的【起点/终点标高偏移】都设置为【0.0】。
图 21-31
图 21-32

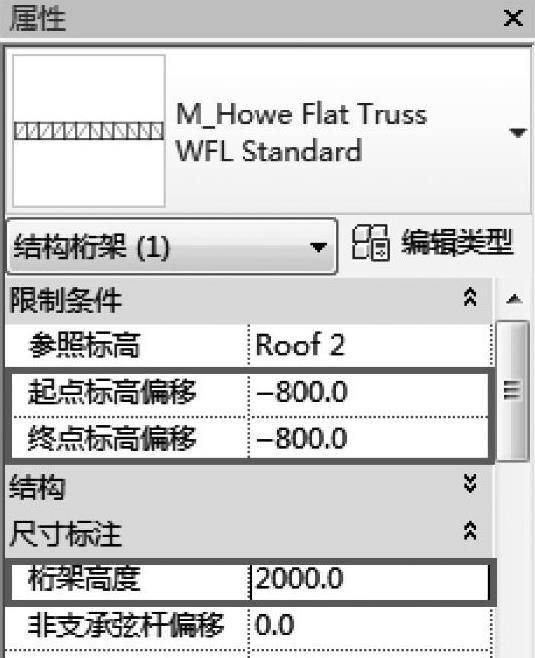

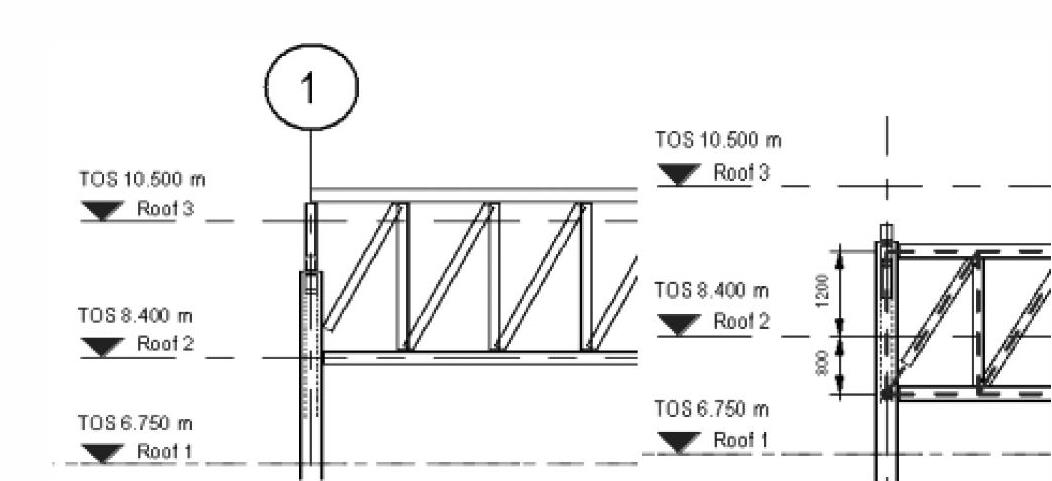

5）在【项目浏览器】中打开【剖面：Section GridD】。为了调整桁架高度（图21-33），对其属性进行调整。如图21-34所示，在【属性】面板中，将【起点标高偏移】设置为【-800.0】，【终点标高偏移】设置为【-800.0】，【桁架高度】设置为【2000.0】。

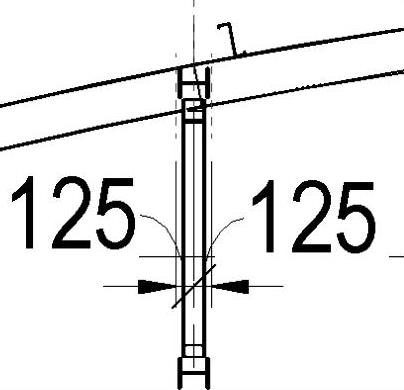

6）现在桁架已经调整到了正确的高度上。在【项目浏览器】中打开【剖面：Section Grid2】并且检查上弦的位置，如图21-35所示。
现在，在【类型属性】对话框中修改桁架的上下弦。将弦从当前的方管断面改为203×203×46UC断面，如图21-36所示。
7）在当前的视图下选中桁架，在其【属性】面板中选择【编辑类型】。

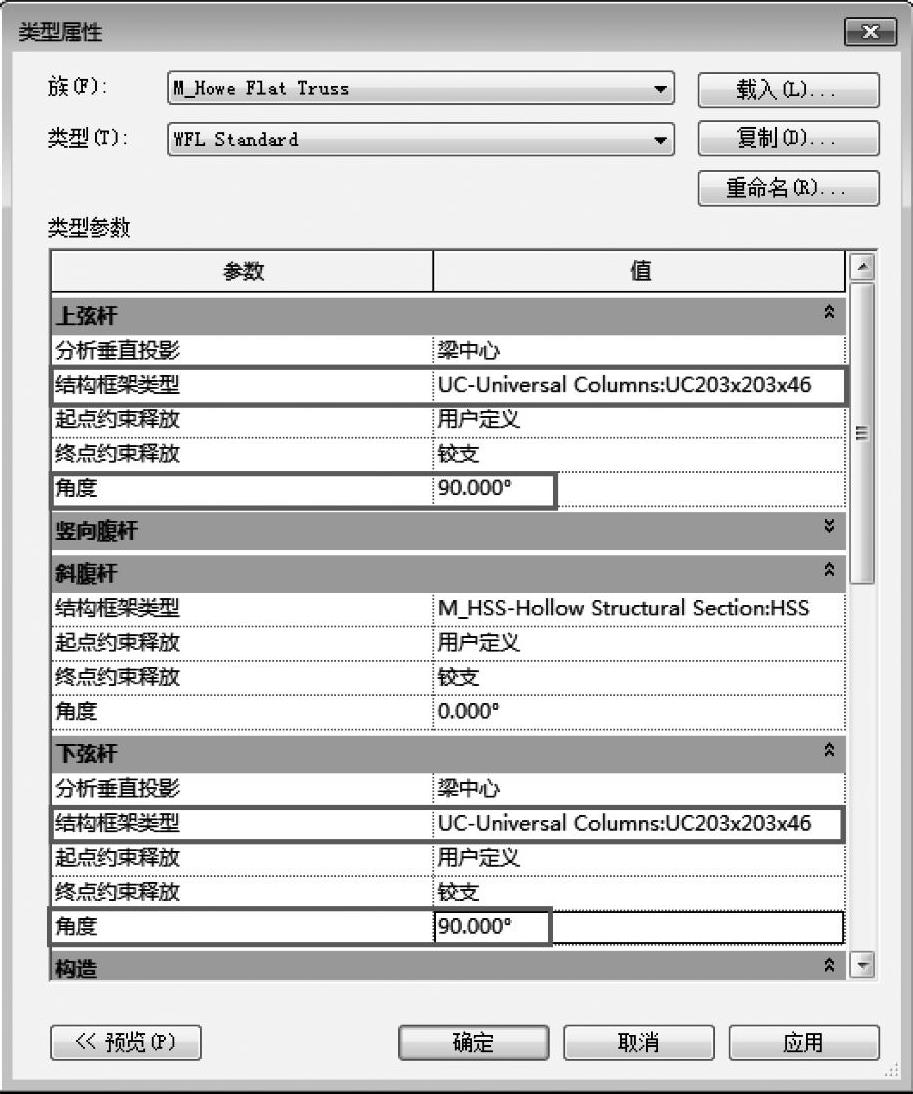

8）在【类型属性】对话框中按图21-37所示调整上弦杆和下弦杆。
9）单击【确定】按钮保存类型。
图 21-33
图 21-34
图 21-35
图 21-36

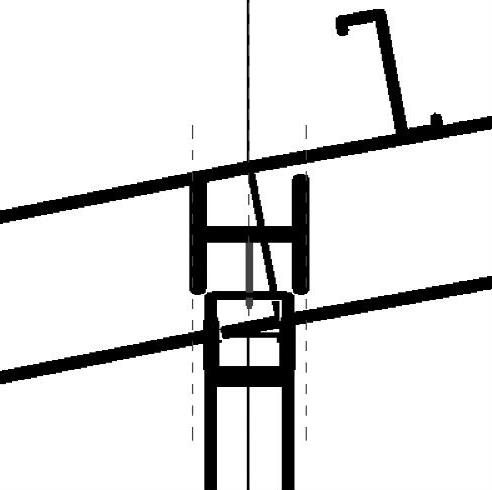

10）放大桁架来确定结构桁架类型的改变是否正确，如图21-38所示。提示：使用【编辑类型】做出的改变对桁架中所有类型产生影响，而使用【实例属性】做出的改变只对项目中的实例产生影响。
图 21-37
图 21-38
