18.2.1 链接CAD
初始阶段在建模环境中引进外部信息和之前的图纸十分有用。无论是二维还是三维，可以获取信息形成Revit图元基础，或留着作为上下文背景资料。
当计划将CAD数据并入Revit模型时，需要考虑以下几点：
1）CAD数据可能是Revit项目里最大的不稳定源，所以在使用时一定要多加小心。

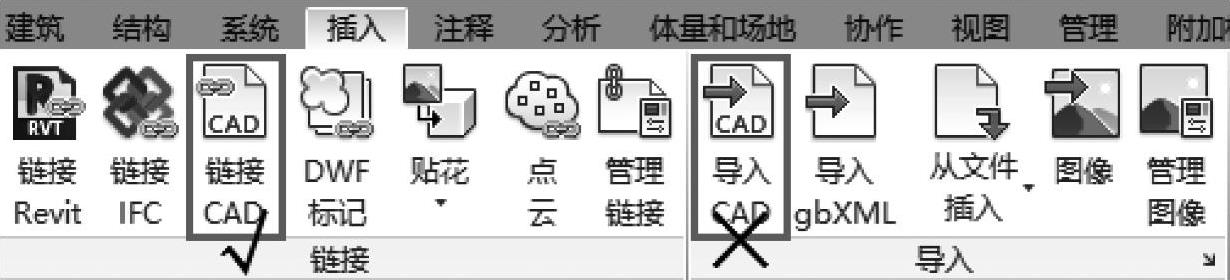

2）链接CAD数据时，切勿将其导入Revit（不要选择【导入CAD】）（图18-11）。
图 18-11
3）在导入Revit之前，CAD文档应当在确认图层清洁后以最恰当的方式打开，这个过程可以把冗余的信息清理掉，去掉实际坐标。
4）CAD数据在模型中的位置很重要（如引入的平面图要处在恰当的平面，立面图要在正确的面向角度以及信息需要在二维里还是在三维里等）。
链接CAD图纸到Revit的过程很简单，主要依赖的是CAD图纸信息的预期使用目的，所以很多选项都是默认设置。

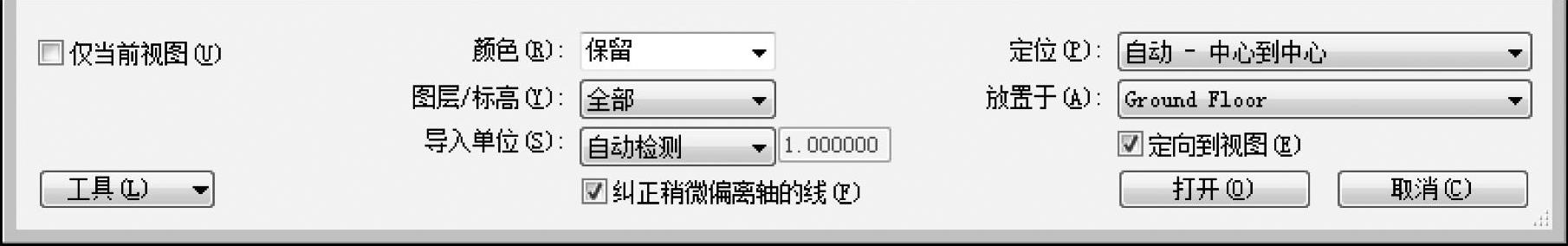

注意：不要只是简单地在浏览器中打开图纸文件，还要考虑到如图18-12所示的设置。如果没有进行正确的设置，导入的信息将受到影响。必须在信息导入前进行设置，这样操作也容易撤销。
图 18-12
和视图相关的每个选项都很重要，在这个阶段尤其值得一提的是【仅当前视图】复选框，决定着导入的数据是二维视图还是三维视图（如果要提取地形信息、创建地形、请不要勾选此选项）；如果知道文档的单位，就需要完善【导入单位】下拉列表，因为自动检测功能依赖于CAD文档的正确建立。一旦在多个Revit文件之间建立起共享坐标，坐标位置就变得十分重要。
可以把CAD格式里的现有细节表达引进项目，表示之前建立或通过的较为复杂或典型的细节，不过这个操作和BIM原理相悖。这样做忽略了协同建模的很多优势，而且信息也变得呆板，但为了方便，这样操作很有必要。最好在后续工作中将这些细节逐个替换成Revit的版本，因为Revit的版本和BIM的操作环境关联性更高，互动性更强。但是期望有一个通用的项目会支持修改，或者在项目里使用Re- vit之前就把细节替换成Revit版本，都是不现实的。
