19.5.2 创建柱体
1）在【项目浏览器】中打开【结构平面：Foundation】视图。
2）放大网格线C4到A19相邻区域。
3）在【结构】选项卡【结构】面板中选择【柱】。
4）如图19-42所示，将选项栏里的字段设置为：【高度】【Roof3】。
图 19-42
5）在类型选择器里选择柱类型为【Concept Structural Steel Column 300x300mm】（如果还未选定，可从下拉菜单中进行选择）。

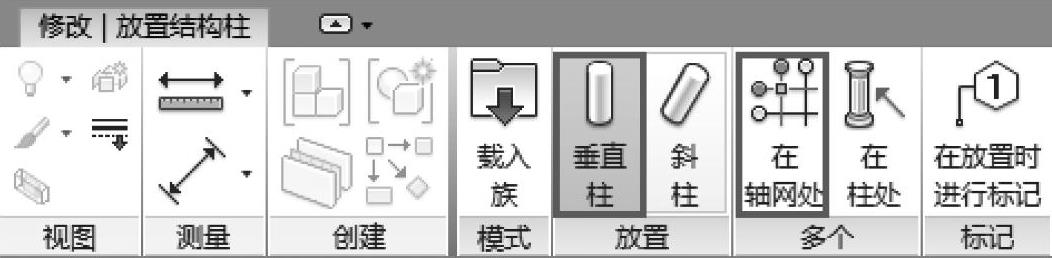

6）确认【放置】面板里选择【垂直柱】，【多个】面板里选择【在轴网处】，如图19-43所示。
7）拾取网格线A并利用<Ctrl>键同时选择位于B、C、4、6和19的网格线，单击【完成】（图19-44），按<Esc>键退出。
图 19-43
图 19-44

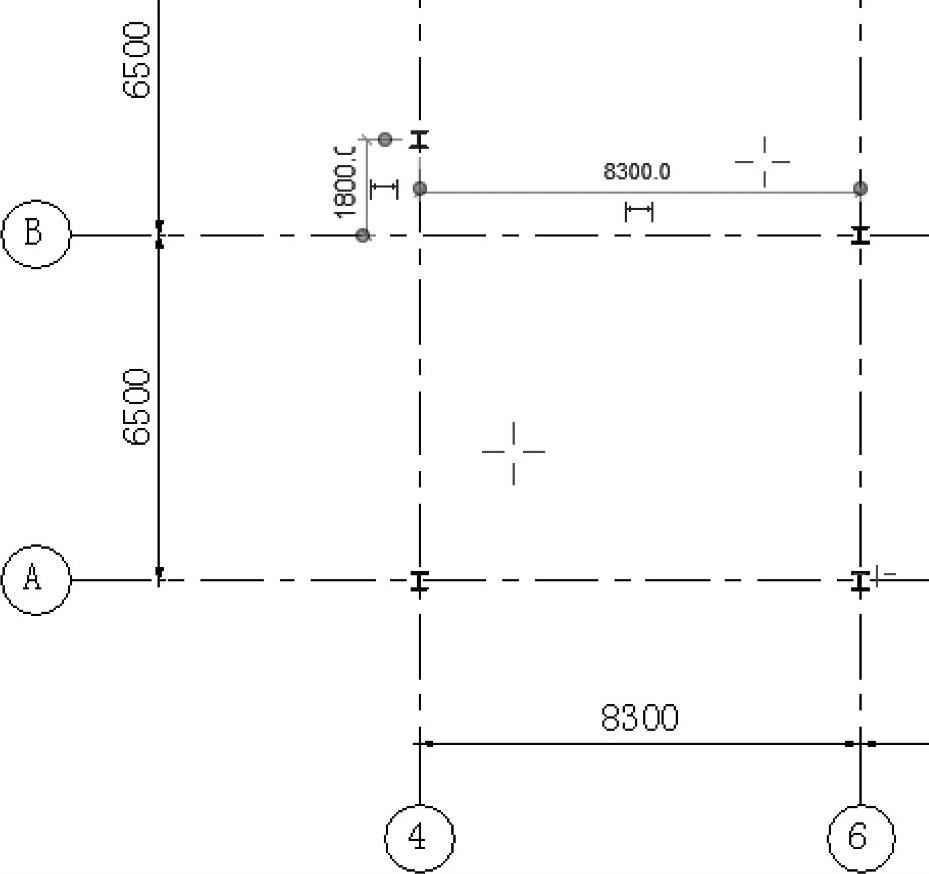

8）选中B轴和4轴交界的柱，利用【移动】将其上移1800，如图19-45所示。

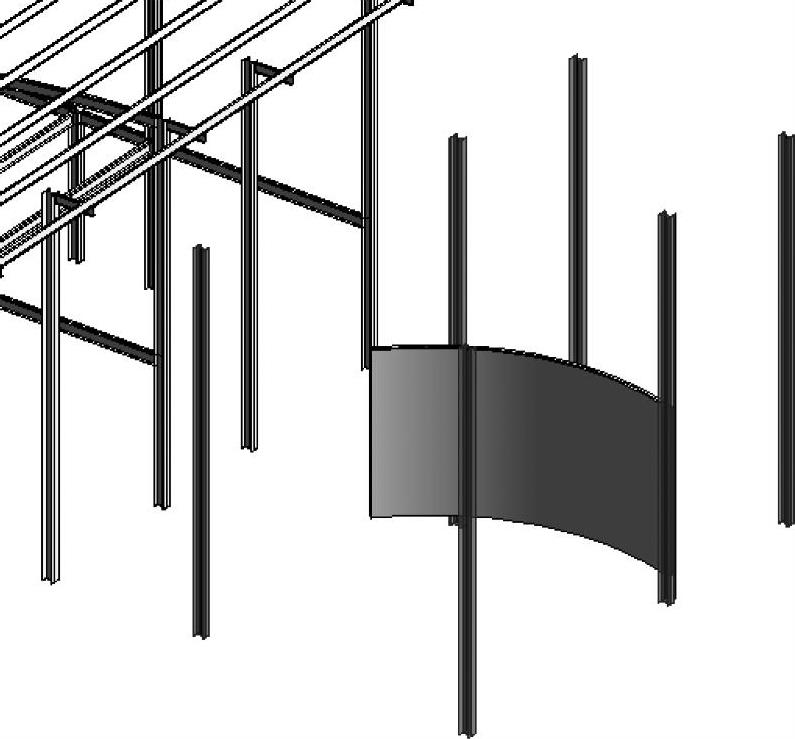

9）在【项目浏览器】中打开【三维视图：3D】查看柱体。
10）利用<Ctrl>键同时选定新建的6个柱体，如图19-46所示。
图 19-45
图 19-46

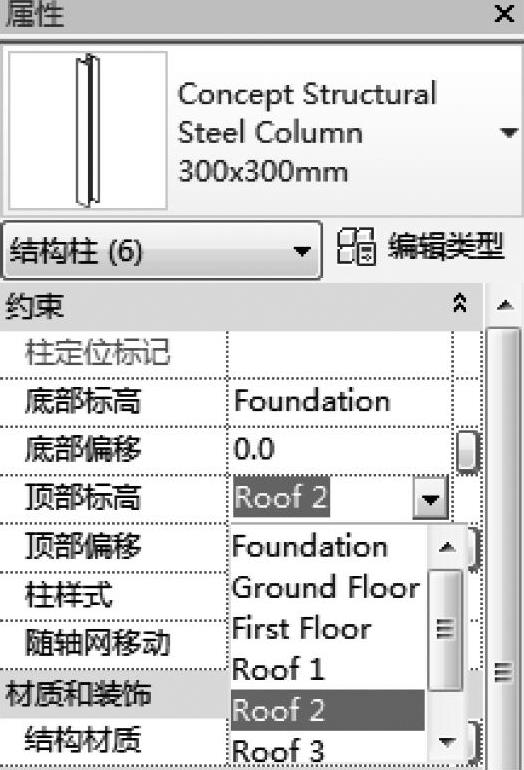

11）在【属性】面板上将其【顶部标高】改为【Roof2】，单击【应用】按钮或将光标移动至空白处以应用修改，如图19-47所示。
12）在【项目浏览器】中打开【结构平面：First Floor】。
13）放大网格线C4到A19的邻近区域。
14）在【结构】选项卡【结构】面板中选择【梁】。
15）确保选项栏里的字段设置成为：【放置平面】为【标高Roof2】，【结构用途】为【自动】，勾选【链】。
16）确保类型选择器里的梁类型为【Concept Structural Steel Beam300×165mm】（如果没有选定，可从下拉菜单中进行选择）。
17）在【修改放置梁】上下文选项卡【多个】面板中选择【在轴网处】。
18）利用<Ctrl>键依次拾取网格线C、A、4、19，单击【完成】以创建梁。

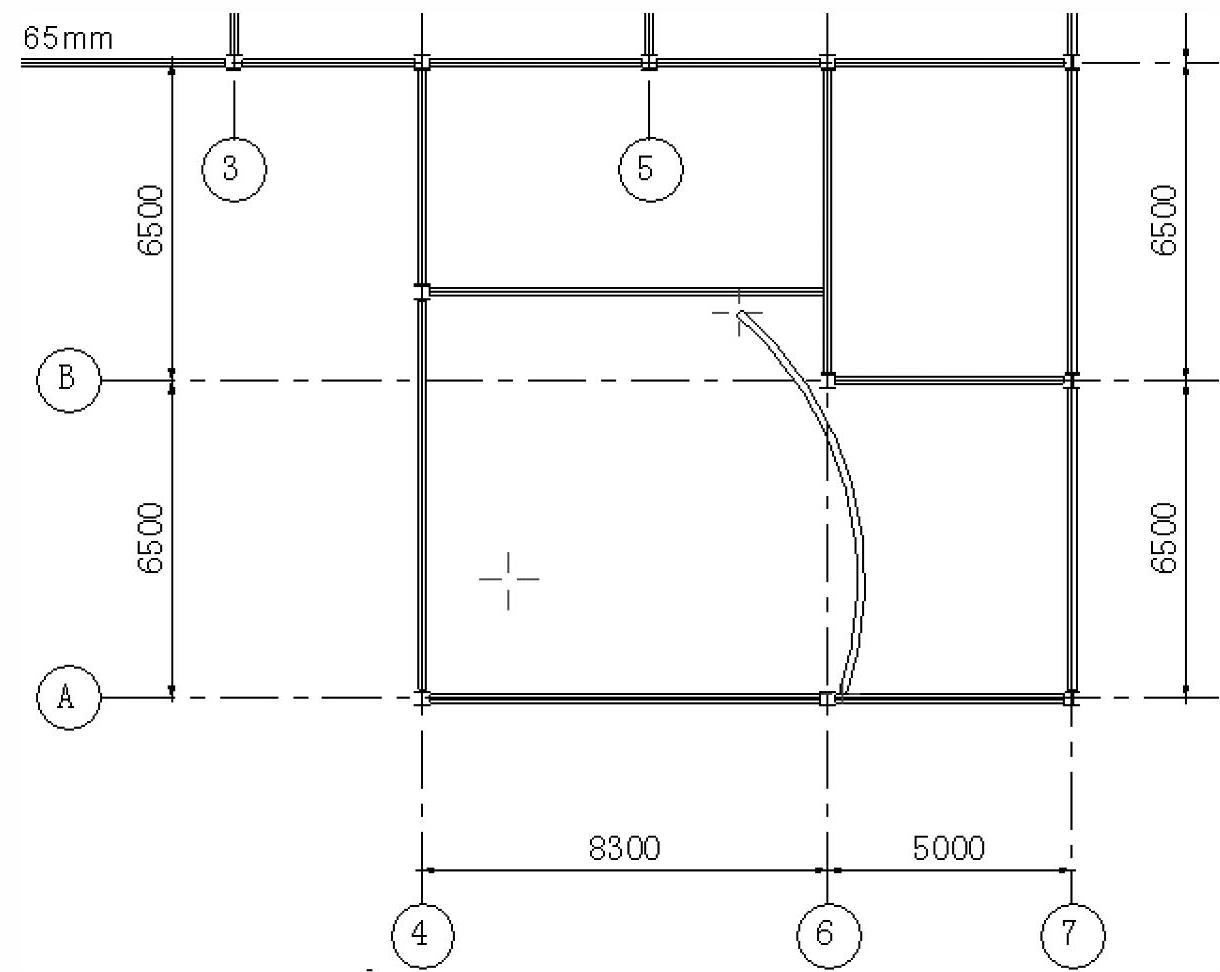

19）取消选项栏里【链】的勾选，继续放置剩下的梁，如图19-48所示。
图 19-47
图 19-48
