19.1.2  曲面墙体

上文所介绍的墙体都可根据设计绘制成直墙或曲面墙，但是所有的墙面都必须垂直竖立，且不允许添加坡度。如果我们想要绘制更复杂的墙体，并在立面图中添加坡度和曲面，那么就可以用下列方法创建墙体。

1.面墙（图19-6）

可以使用体量面或常规模型来创建墙，这种体量形态能够使墙体被应用于曲壳，基本墙可被应用于垂直或倾斜的质量形态的表面。

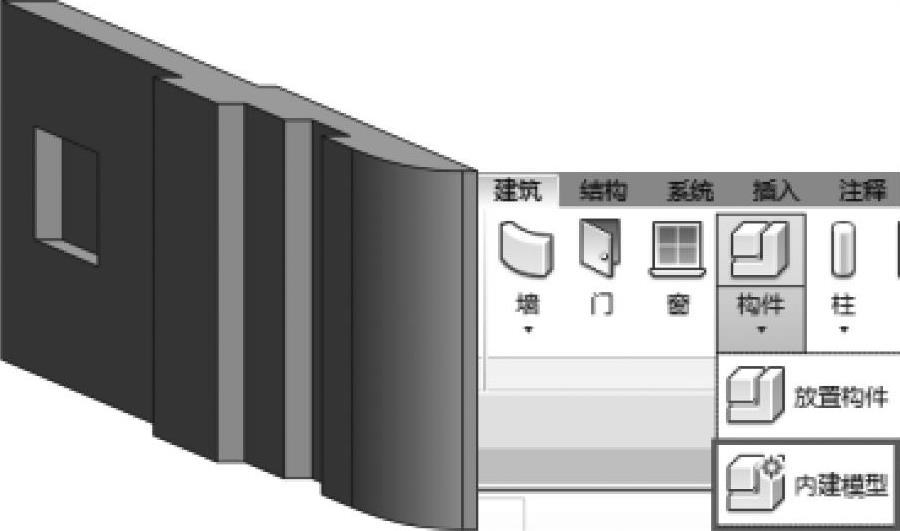

2.内建墙（图19-7）

在上述所有墙体都不合适的情况下，最后一个选择是使用墙体内建族。通过内建族，用户可以使用基本形式生成工具来绘制所需要的墙体，同时为该墙体指定材料。在本环节，有三点很重要：首先，如果结果对象有正确的对应明细表，并且能够嵌入门、窗或其他构件，那么该族类别必须是墙；其次，该墙体不会是复合墙，但可以指定结构用途和材质；最后，如果墙体表面是弯曲的两个方向，那么将不能应用同一个表面图案。

图 19-6

图 19-7
