24.5.1  将模型链接到RevitMEP模型中

24.5.1 将模型链接到 RevitMEP模型中

1）打开起始文件WFP-RME2015-024-SettingsA.rvt。

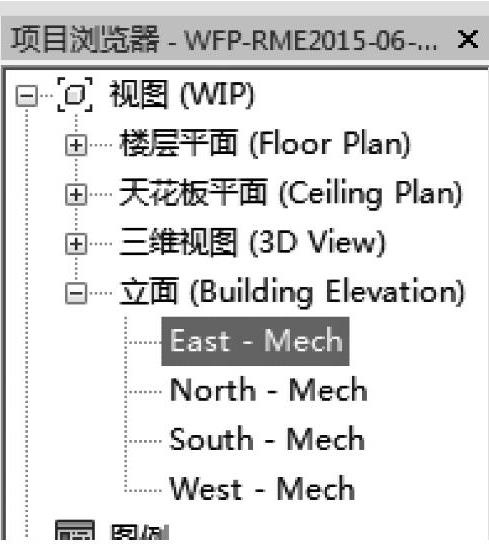

2）在【项目浏览器】中打开【立面：East-Mech】视图，如图24-21所示。

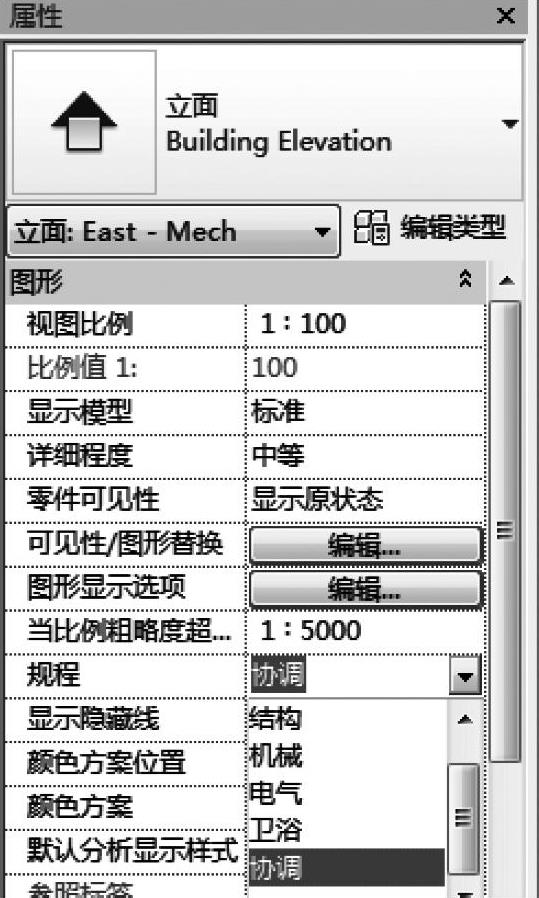

3）在【属性】面板中，将【规程】设置为【协调】，如图24-22所示。

注意：这一步将确保视图在所有规程里都可显示图元（即Architecture、Structure、MEP）。现在可以将建筑模型链接到当前项目中。

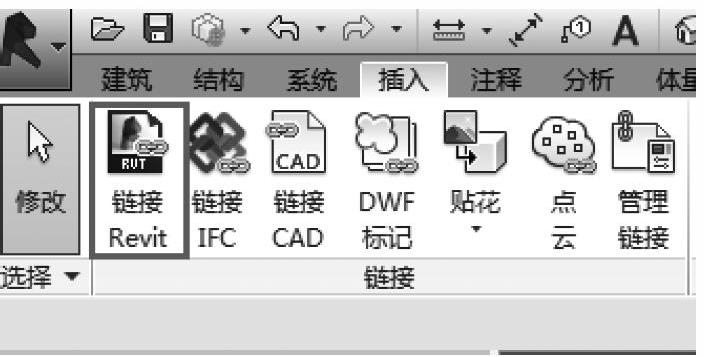

4）在【插入】选项卡下【链接】面板中选择【链接Revit】，如图24-23所示。

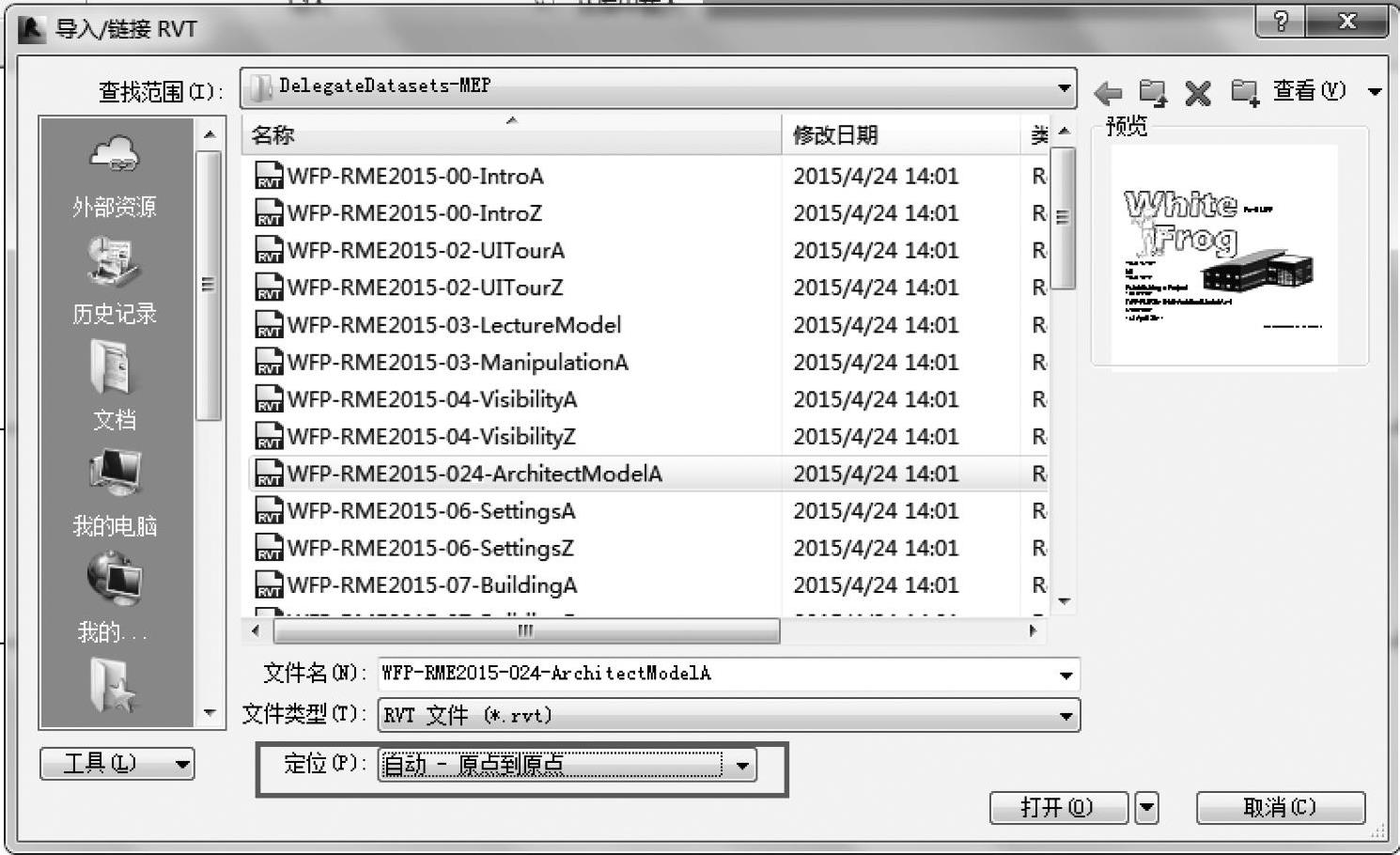

5）在弹出的对话框中查找并选中建筑模型【WFP-RME2015-024-ArchitectModelA.rvt】，设置定位为【自动-原点到原点】，如图24-24所示。

6）单击【打开】按钮，在立面图查看链接模型，注意查看在【项目浏览器】底部Revit链接下的链接模型，如图24-25所示。

7）在【项目浏览器】中打开【三维视图：3D】视图，在【属性】面板中，把【规程】设置为【协调】。

图 24-21

图 24-22

图 24-23

图 24-24
