33.4.8 测试三
1）打开【三维视图：视图1】视图，利用鼠标中键缩放对象，按<D>键给视图打上阴影。按住<Shift>键，并滚动鼠标中键，旋转模型到一个令人满意的角度。
2）从【属性】面板再次打开【族类型】对话框，键入替代值，重新定位建筑线，单击【应用】按钮，检查三维形体是否根据参照平面正常运动。注意：在一个草图上定义所有的桩可能会引发问题，因为桩的尺寸和空间已经定义好，拉伸草图上的圆圈重叠在一起，会发生变形，Revit会出现错误信息。

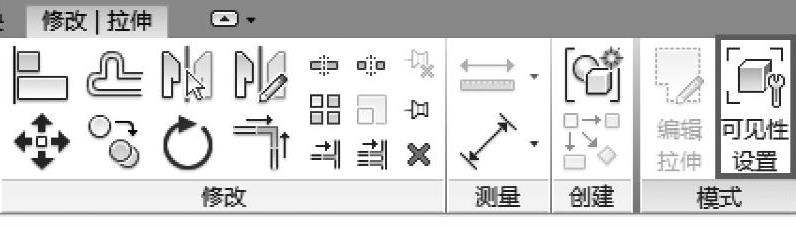

3）依然处在【三维视图：视图1】视图，同时选定桩和桩帽。在【修改拉伸】选项卡下【模式】面板中选择【可见性设置】（图33-67），打开对话框。
4）我们已经在平面图上用二维符号线对桩帽的外观做了定义，但目前我们不想同时看到三维形体。在【族图元可见性设置】对话框中取消勾选【平面/天花板平面视图】，限制形体可见性，如图33-68所示。
图 33-67
图 33-68
在族编辑器里，形体将以半色调的形式可见，促进族创建，一旦在项目中引进对象，即可运用可见性设置。现在二维线条在平面图上可见，三维形体在其他视图上可见。

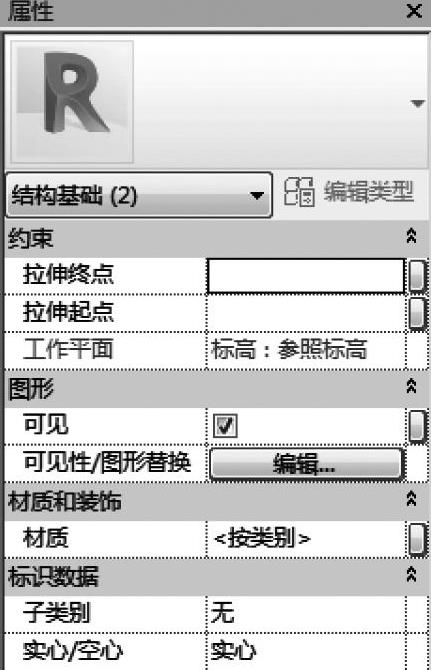

5）确保桩和桩帽同时选定，对其【属性】面板中的【材质】一栏（图33-69）进行编辑，设置为【混凝土-现场浇筑混凝土】材质。

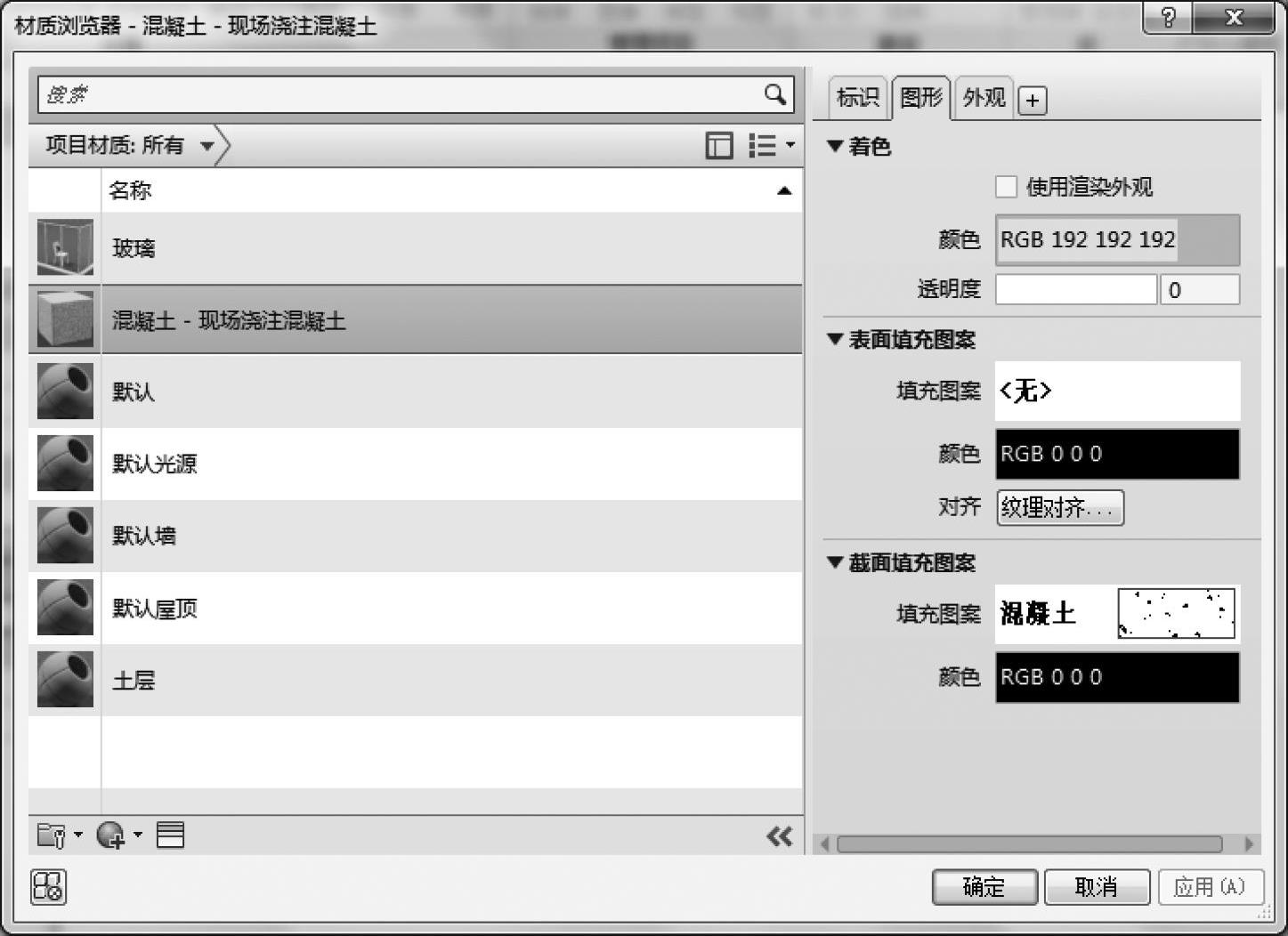

如图33-70所示，选定基础模板，假设需要混凝土材料，所以这里选择混凝土材料。如果构件需要其他默认设置，也可在这里做修改。可以复制已有的材料，作为创建新材料的基础，材料创建出来之后可以根据需要命名，建立一个材料命名系统很实用。没有这样一个命名系统，很有可能在一个项目里同一种材料出现很多种形式，当需要通过修改材料更新模型时，就会无从下手。

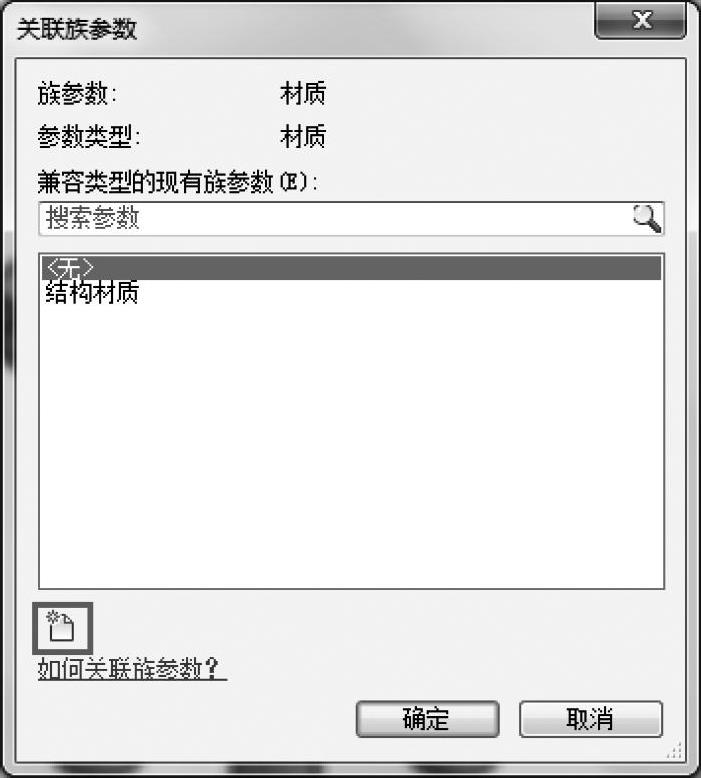

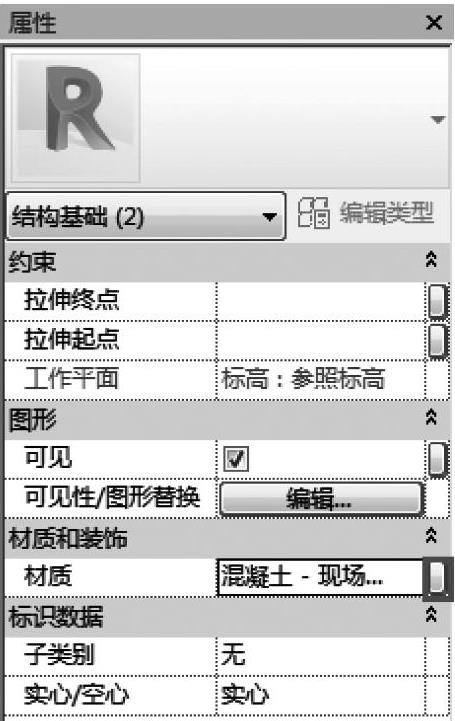

6）在三维视图中标亮【桩帽】，进入其【属性】面板。单击【材质】的【关联族参数】按钮（图33-71），弹出【关联族参数】对话框，将材料和构件通过参数联系到一起。我们可以把材料应用到形体，把这些对象长期设置成某种固定材料。单击这个【关联族参数】按钮，可以进入材料库，即可从列表中选取所需材料。我们需要控制构件各个部分的材质定义，但是每个参数都有默认的参数值。材料参数还没有定义，所以【关联族参数】对话框中的列表是空白的。单击【新建参数】按钮（图33-72中红框处）。为参数命名为【桩帽】，划分在【材质和装饰】分组下。
图 33-69
图 33-70
图 33-71
图 33-72
7）重复上述步骤，设定一个【桩】参数，完成后单击【确定】按钮。
给参数分组只是一个归档问题，并不会影响到对象。如果用户想通过【族类型】创建参数，那么分类就要手动进行，而且这一步不容忽视，如果想创建更复杂的对象，这个分组文档能帮助用户节省不少时间。
