6.3.1 隔墙创建
1）打开起始文件WFP-RAC2017-06-WallsA.rvt，并在【项目浏览器】中打开【楼层平面：Ground Floor】视图。我们将按图6-23所示添加呈红色的墙体，将墙体工具与基本编辑和处理工具结合。
2）在【建筑】选项卡【构建】面板中，单击【墙：建筑】（图6-24）。

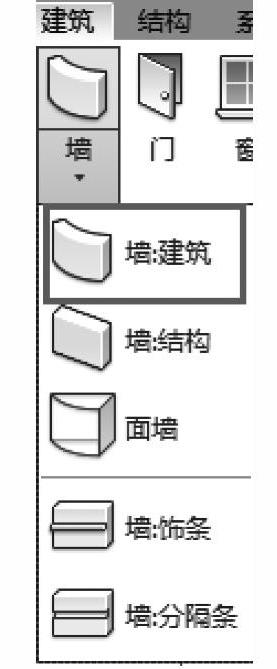

图 6-23
图 6-24

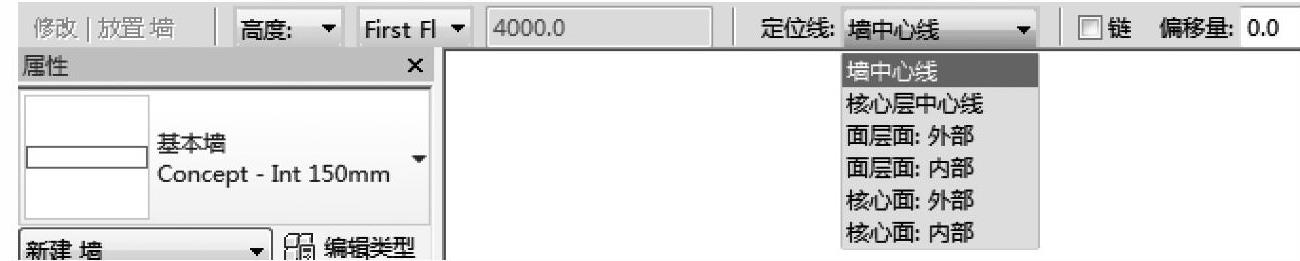

3）在类型选择器中，选择墙体类型为【Concept-Int 150mm】，同时在选项栏中，将定位线设置为【墙中心线】，如图6-25所示。
图 6-25

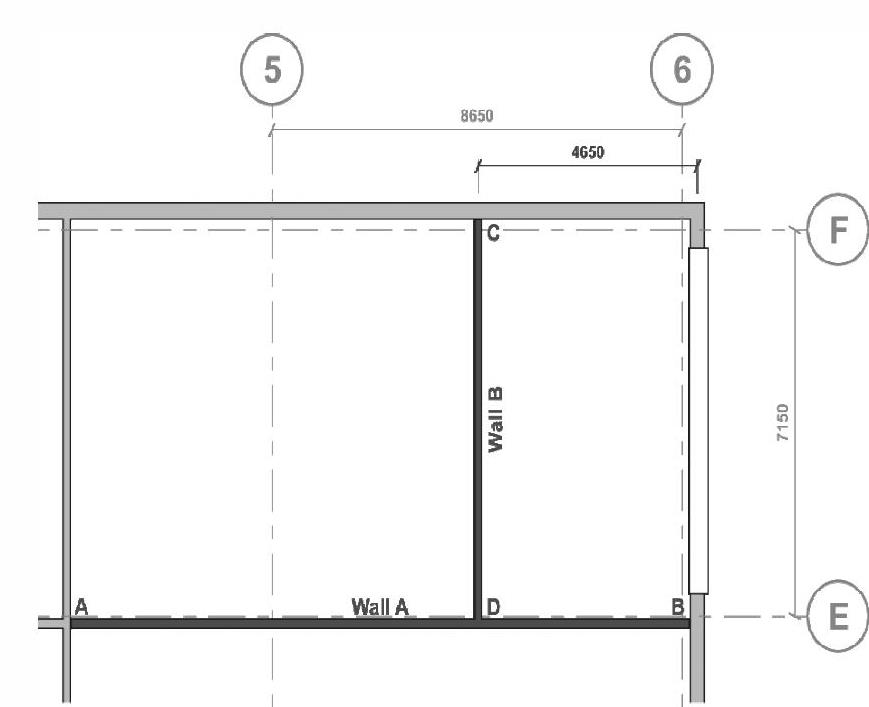

从图6-26中的墙体A开始绘制，因为其借助于周围图元所有的定位线工作都已完成。

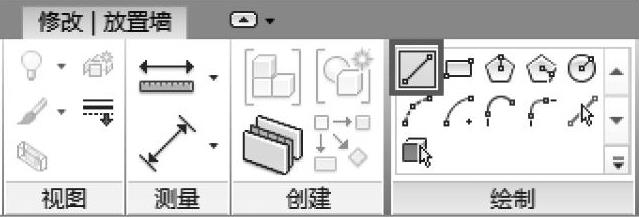

4）使用【绘制】面板中的【直线】工具（图6-27），在墙体上的点A与点B之间绘制一段内部墙体。
图 6-26
图 6-27

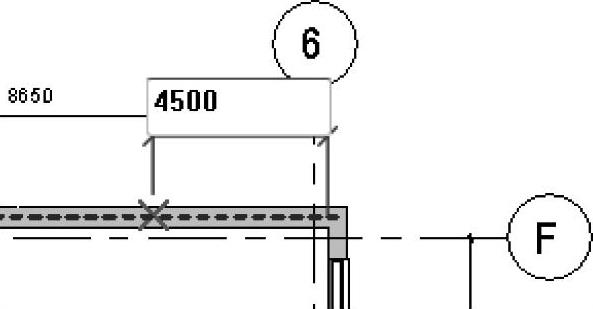

5）将光标放置于外墙上接近轴线⑥的某处，Revit会呈现尺寸监控功能，它将给出鼠标所在点到最近的墙体表面的距离，输入4500并确定，如图6-28所示。
6）按照图6-26所示，确定出墙体的C点位置，垂直向下移动光标到达位置D，确认并绘制这段墙体。
为了开启一个卫生间玄关，需要拆分墙体AD段。然而，在没有参照物或难以确定被拆分物上的相交点时，定位拆分点比较困难。在这个练习中，将使用“先大体定位再精确定位”的原则来解决这一难题，这也是Revit常用的建模方法（在大概的位置放置图元，之后再精确定位其相应尺寸）。

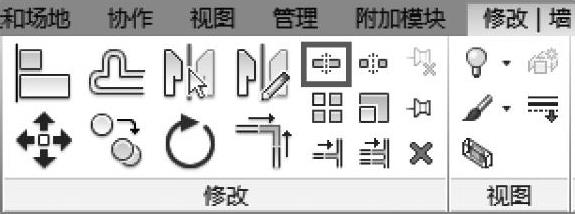

7）利用【拆分图元】工具（图6-29），在轴线5的一端拆分墙体AD段，删除内节段墙体（拆分位置的确切定位并不重要）。
图 6-28
图 6-29

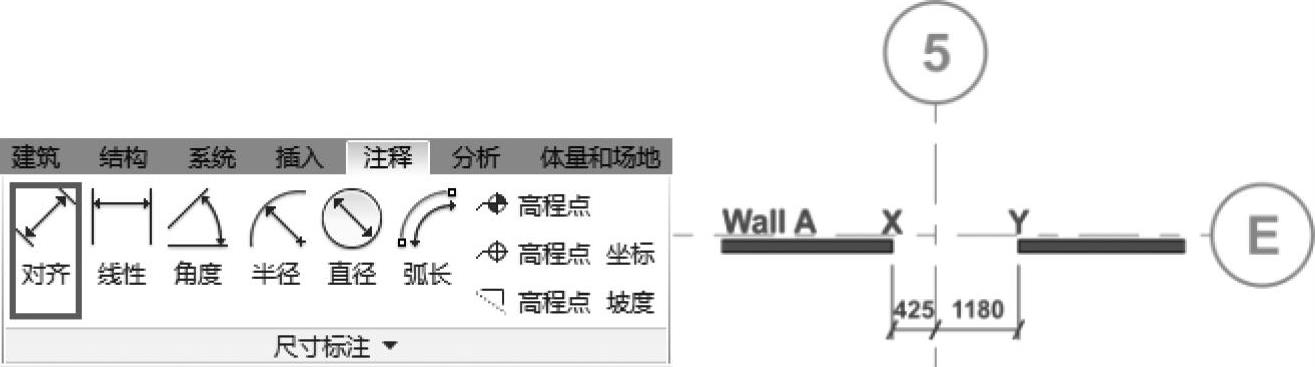

8）在【注释】选项卡【尺寸标注】面板中选择【对齐】工具，沿X点到Y点依次标注尺寸，如图6-30所示。
图 6-30
9）选择轴线⑤左端的墙体，将其尺寸值设置为750；再选择轴线⑤右端的墙体，设置相同尺寸，最终在墙体上形成了一个1500mm的开口。
现在，将讲述与在拆分墙体时“先大体定位再精确定位”相同的方式，但这一次将依靠临时的偏移值帮助重新定位。

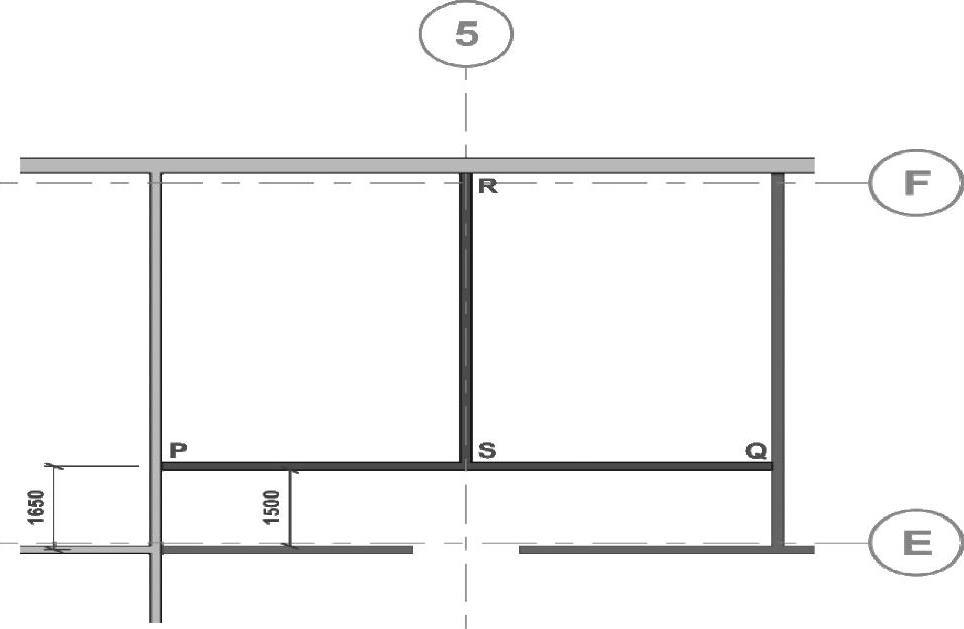

10）如图6-31所示，在P点和Q点之间绘制墙体，并调整其临时尺寸。注意：临时尺寸的参照点是可以调整的，需要重点提及的是在改变相关值之前，用户必须明确该尺寸从何处开始，并往何处发展。
11）围绕轴线⑤，在点R和点S之间绘制另一段墙体，在选项栏中将偏移量设为【1350】。
12）选择墙体交叉点S，将光标移至其右端，输入【2200】。
图 6-31

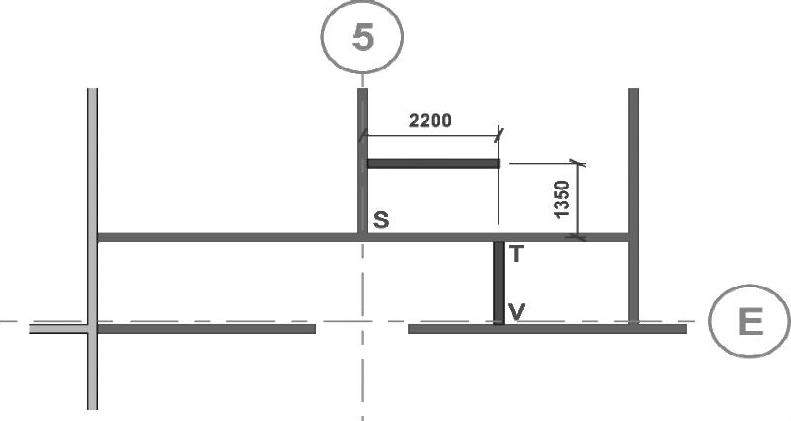

13）将偏移量调为0，在点T与点V之间绘制墙体，与当前墙体末端一致，如图6-32所示。

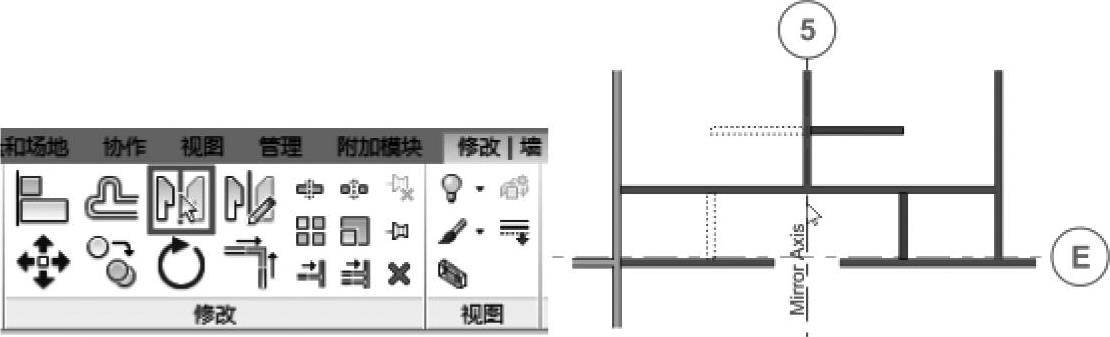

14）选中新建的两面墙体，在【修改墙】选项卡【修改】面板中选择【镜像-拾取轴】按钮，选定轴线⑤作为镜像中心轴，对选定墙体进行镜像复制，如图6-33所示。
图 6-32
图 6-33
