20.3.2 练习创建墩桩和壁柱
2025年09月26日
20.3.2 练习创建墩桩和壁柱

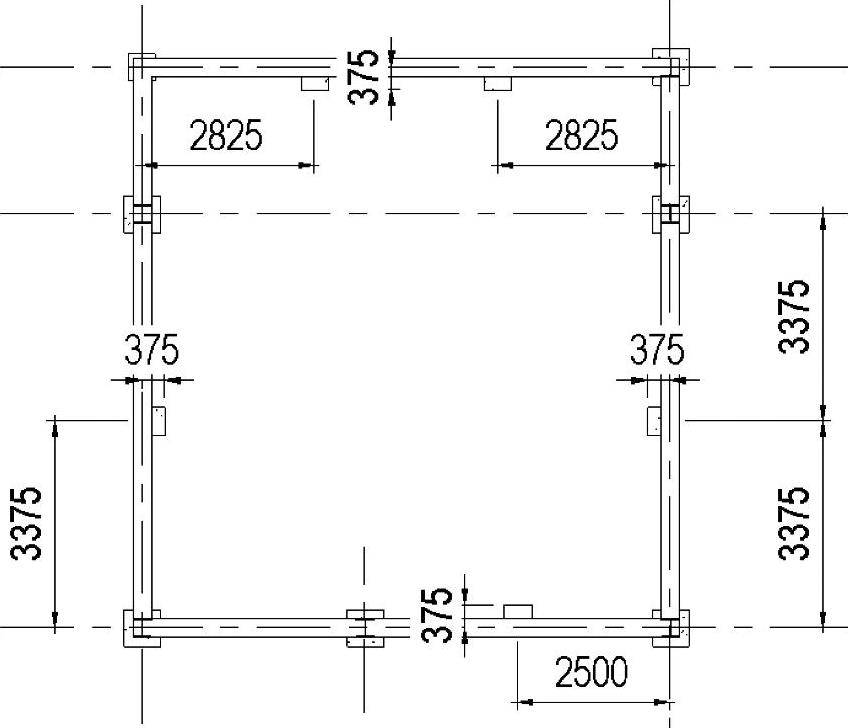

按图20-13中所示的尺寸和位置，放置墩桩和壁柱。
1）基础视图保持打开状态，在【结构】选项卡下【结构】面板中选择【柱】。

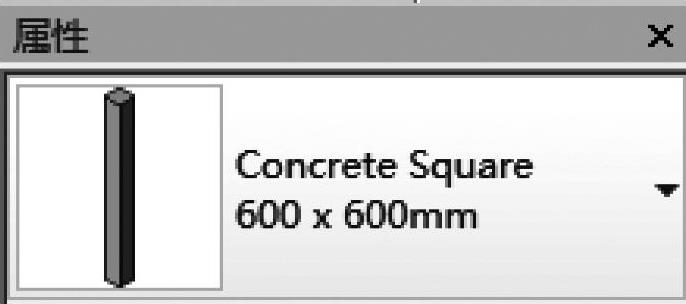

2）在类型选择器中选择柱类型为【Concrete Square 600×600mm】（图20-14）。
图 20-13
图 20-14

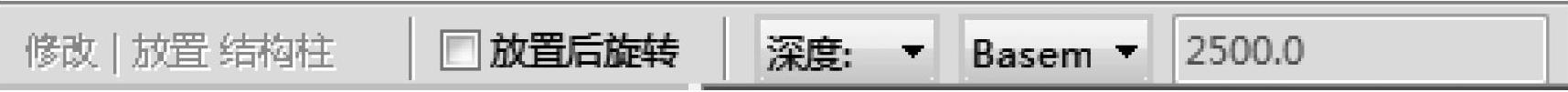

3）按图20-15所示，核对选项栏中的设定。
图 20-15

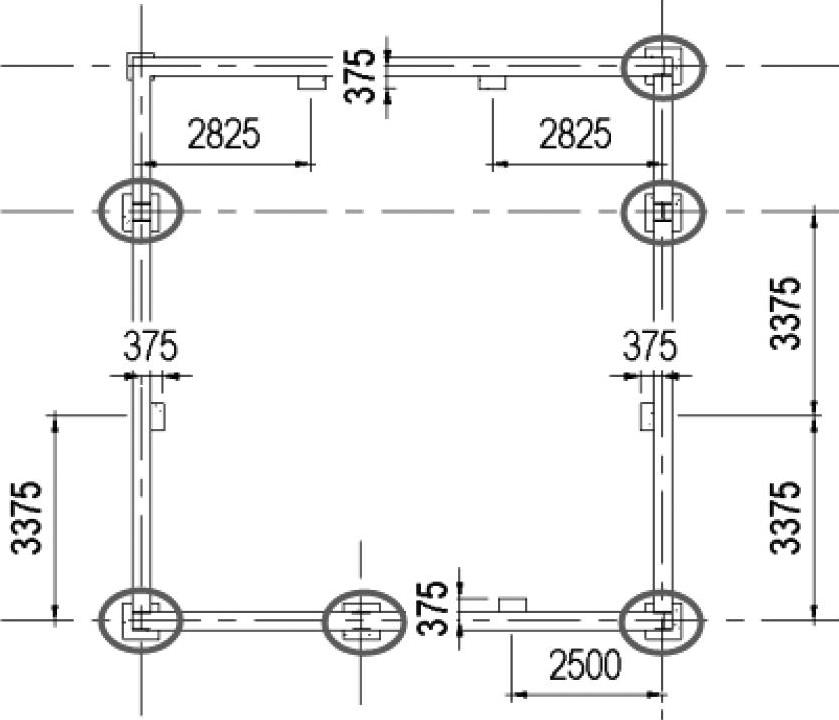

4）在平面视图中，按图20-16所示，在标记处添加600mm×600mm的墩桩。

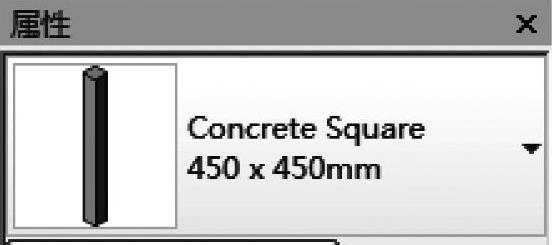

5）为了添加壁柱，在类型选择器中选择柱类型为【Concrete Square450×450mm】（图20-17）。
图 20-16
图 20-17
6）按图20-18所示，核对选项栏中的设定。
7）按图20-16所示，在平面视图中非标记处添加450mm×450mm的壁柱。
图 20-18
