28.1.4 配线

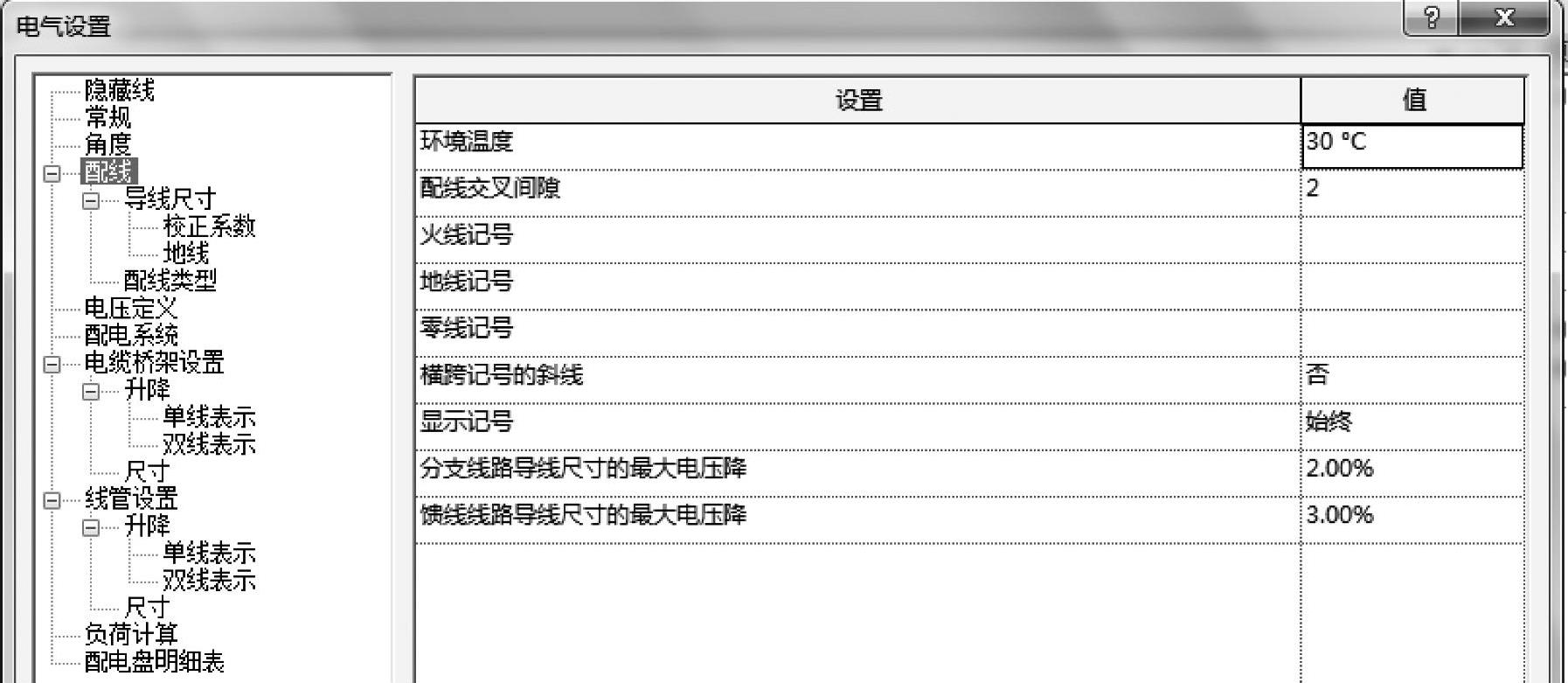

【电气设置】对话框中的【配线】（图28-6）右侧面板中包含配线表。配线表中的设置决定着Re-vit对于导线尺寸的计算方式及导线在项目电气系统平面图中的显示方式。
图 28-6

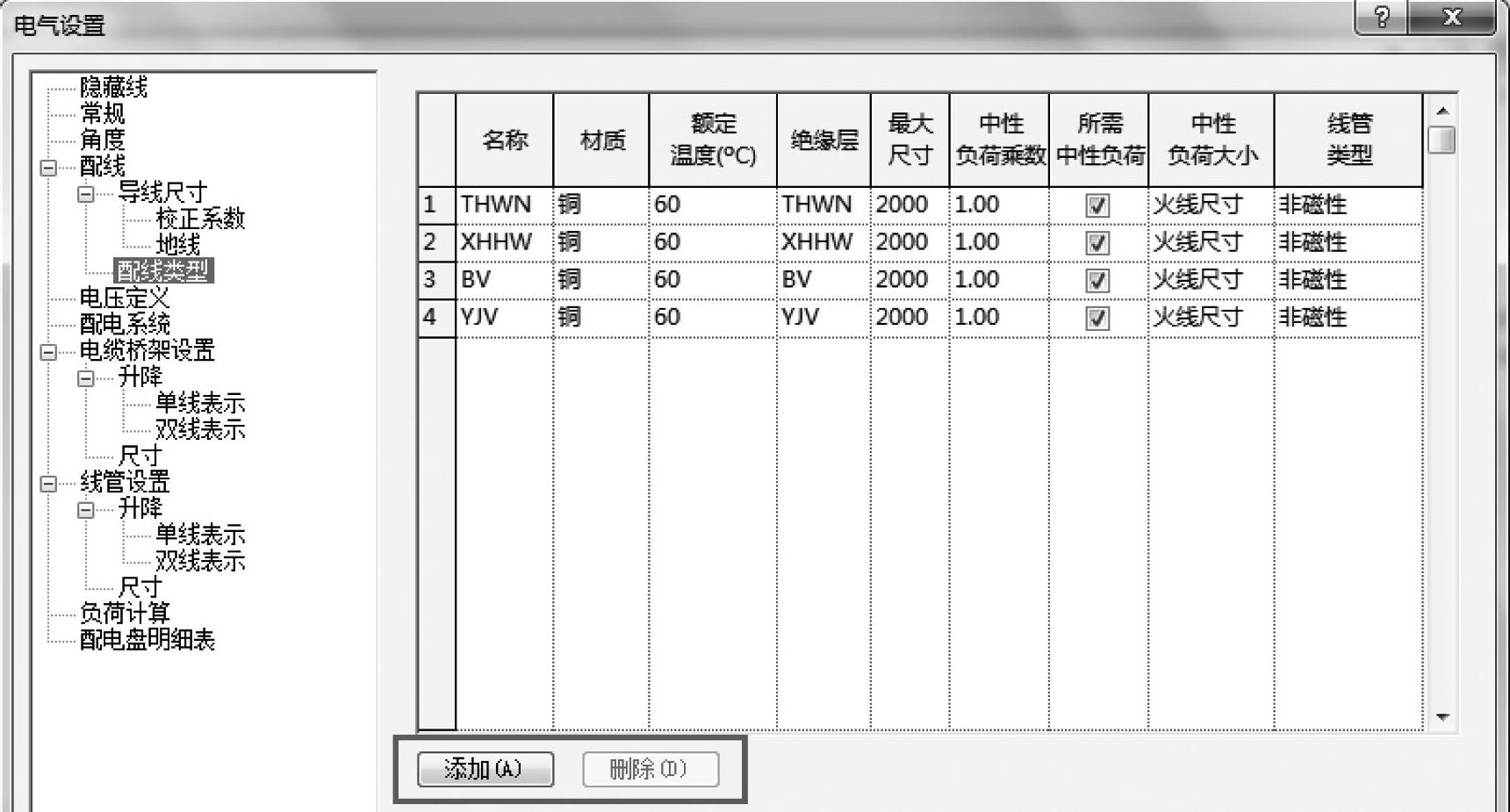

使用【配线类型】可以指定能在项目中使用的导线类型，可以根据需要添加或删除导线类型，如图28-7所示。可以为一个项目指定多个导线类型，在导线类型表中指定的第一项，是在项目中创建的线路所使用的默认导线类型，这应当是项目中大部分配线所用的导线类型。可以在线管的【属性】面板中为其选择其他导线类型。
图 28-7
