33.5.5 二维线条

同一种对象分别用二维线条和三维形体表示时，呈现效果可能全然不同。但是我们可以控制什么时候，以及如何观看二维线条和三维形体，也可以控制详细程度。

对于本例这样的设备，可能需要限制三维形体的平面图，以更好地表示有可能和实际外形并不相像的二维符号，其中最好的一个例子就是开关这个电气构件。更重要的一点是为了减少更新平面视图对硬件的要求，在更新平面视图时，Revit必须关注每个对象，并决定哪部分隐藏哪部分显现，如果三维形体自动关闭，Revit就无须再计算视觉效果。

基于以上原因，当俯视或者仰视观察时，我们画一个长方形就可以代表风机盘管。

1）确保视图在【楼层平面：参照标高】视图。

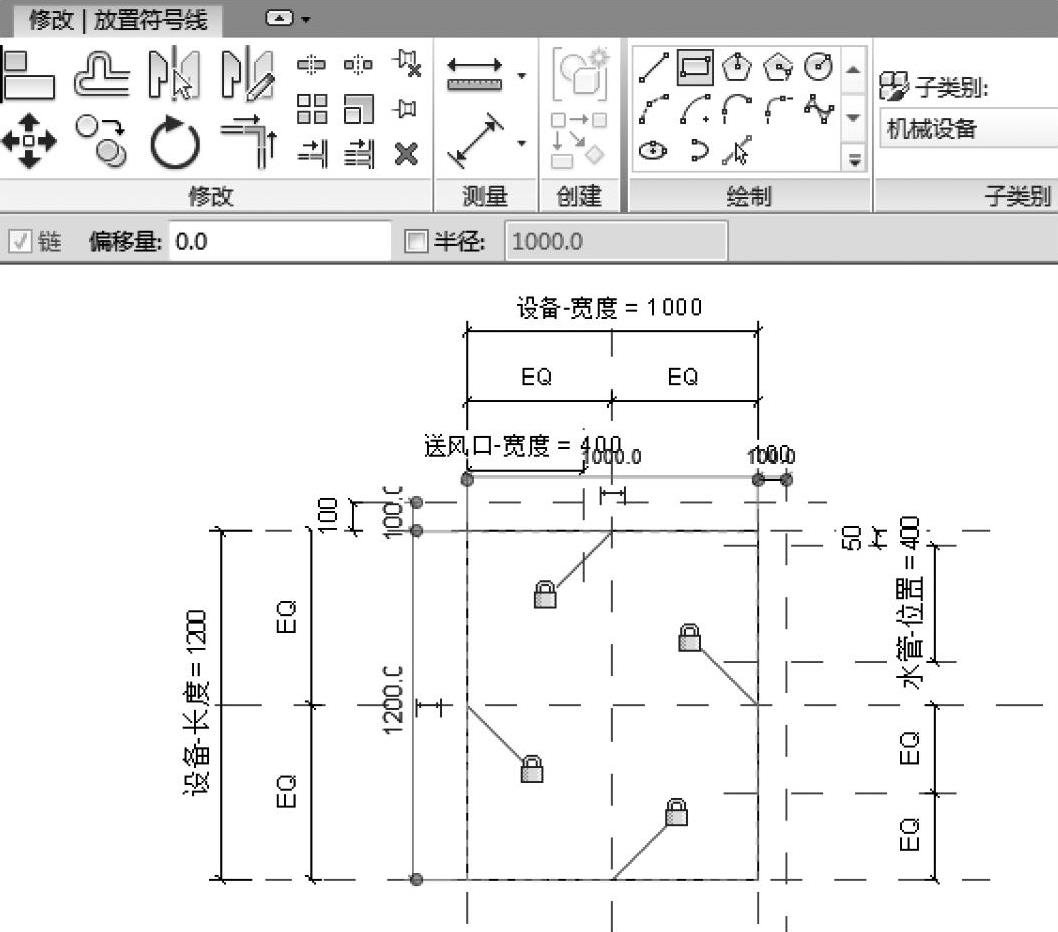

2）在【注释】选项卡下【详图】面板中选择【符号线】；在【绘制】面板中选择【矩形】，绘制一个矩形，并将矩形四个边锁定，如图33-93所示。

3）在【绘制】面板中选择【直线】绘制一条对角线，如图33-94所示。

4）选择这条对角线，在【可见性】面板中，利用【可见性设置】可以启动【族图元可见性设置】对话框（图33-95），在本例中，无须修改任何默认设置，但是必须掌握可见性设置的原理，单击【确定】按钮关闭对话框。

图 33-93

图 33-94

图 33-95
