17.3  添加楼板

17.3 添加楼板

1）在【项目浏览器】中打开【楼层平面：Ground Floor】视图。

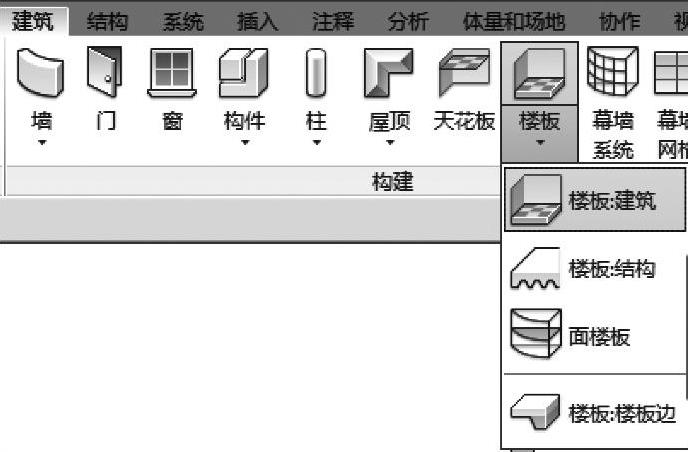

2）在【建筑】选项卡下【构建】面板中，选择【楼板】下拉菜单中的【楼板：建筑】，如图17-10所示。

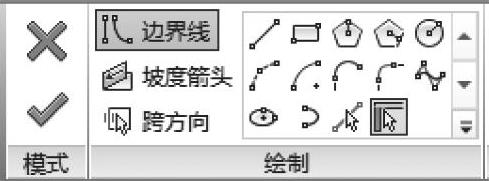

3）在【绘制】面板中选择【拾取墙】，如图17-11所示。

图 17-10

图 17-11

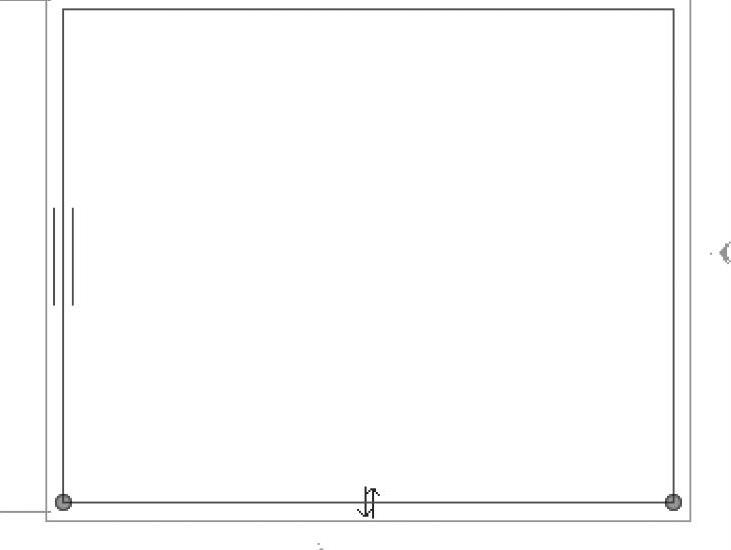

4）在绘图区域中选择四面墙的内表面，如图17-12所示。

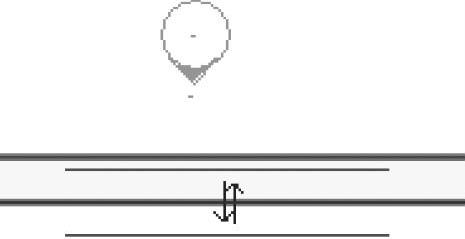

注意：左侧墙上显示的两条与墙内表面平行的粉红色直线（图17-13），表示楼板厚度；楼板边界线可以通过单击亮显的双箭头来切换到墙体的外表面。

图 17-12

图 17-13

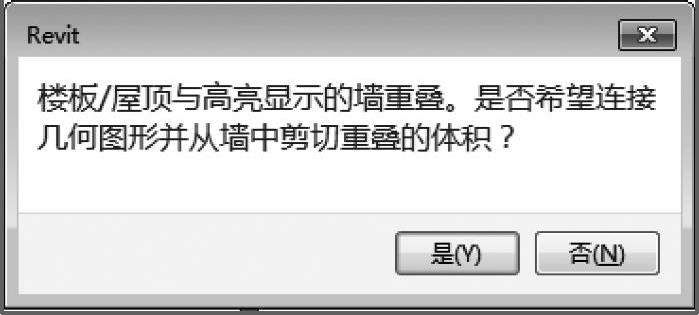

5）单击【完成编辑模式】（图17-14），生成楼板。在弹出对话框中选择【是】以构建几何结构，如图17-15所示。

图 17-14

图 17-15

6）按两次<Esc>键，取消选择。
