19.1.1  基本墙体

19.1.1 基本墙体

墙体可作为诸如门、窗、照明器材等一类壁装、壁挂图元的主要附着图元。创建基本墙体（图19-1）是初学者了解Revit的首要任务之一，同时，墙体创建工具也是非常简单的入门工具。然而，和大多数Revit工具一样，在所创建的墙体上，依然存在着复杂层，这也允许用户针对不同的项目进行不同的设置和处理。

下列所述三种类型是我们可以创建的墙体，因为每种墙体所适用的基本原则不同，所以其具体使用方面会有所不同，使用所产生的结果也将不尽相同。

1.基本墙

（1）通用类（图19-2） 这里提供一系列外部和内部尺寸墙体，这些墙体由单一材料组成，厚度适宜。此时的墙体模板用于确定早期的建筑形状和形式。

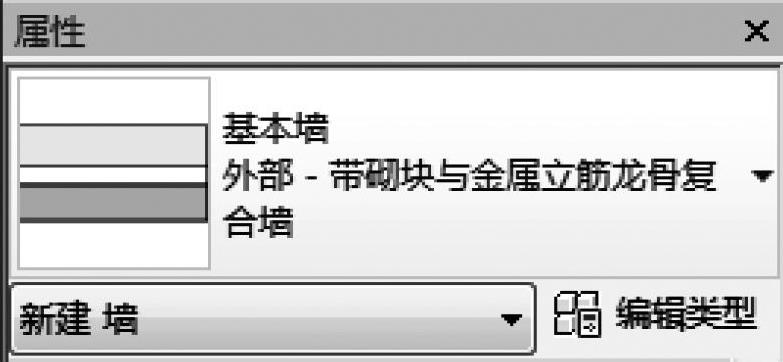

（2）复合类（图19-3） 这类墙体是通用类墙体概念的扩展，用于为项目添加更多细节。这类墙体根据给定指令和厚度对具体材料进行设置。该墙体的层次首先考虑装饰顺序，同时，其核心边界说明了墙体与屋顶、楼板一类其他系统族的相对关系。

图 19-1

图 19-2

图 19-3

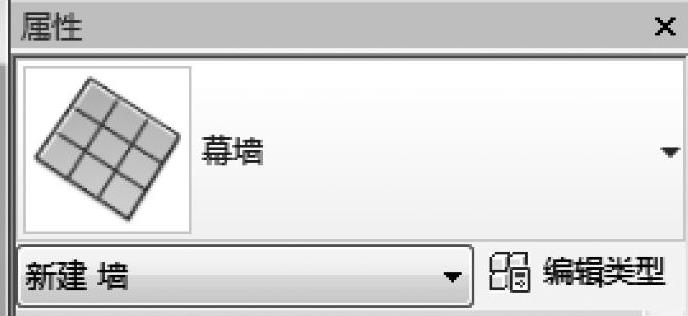

2.幕墙（图19-4）

Revit拥有幕墙和幕墙系统，二者可以分别被简要描述为通过绘制并具有基本墙的功能的模型，以及用于墙面并发展出更多自由形状的模型。幕墙和幕墙系统都包含了其他模块中的更多细节，但都可以被归纳为由网格分割的平面构件（如果是曲面墙，则是曲面）。骨架被应用于网格之中，在网格之间的部分是嵌板。嵌板、骨架种类以及网格的间隔可以进行调节，以满足不同的设计需求。幕墙也可被嵌入基本墙，并自动拆分和保持恰当的形状。

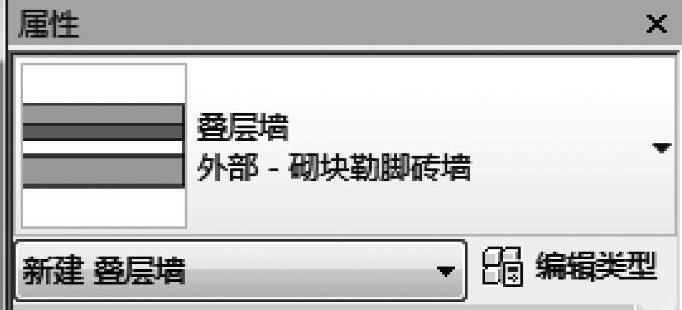

3.叠层墙（图19-5）

经过编辑，墙体类型可以形成更为复杂的立面风格，这种风格可以被很快应用。只有基本墙才能进行这样的编辑，同时，在为了进行后续的设计而拆分墙体之前，叠层墙只能被用于布局。

图 19-4

图 19-5
