17.4 绘制内墙
2025年09月26日
17.4 绘制内墙
1）在【项目浏览器】中打开【楼层平面：Ground Floor】视图，并在【建筑】选项卡下【构建】面板中，选择【墙】下拉菜单中的【墙：建筑】。
2）在【属性】面板类型选择器中，选择墙体类型为【基本墙Concept-Int150mm】，如图17-16所示。
3）在选项栏中，按照如图17-17所示，对参数进行设置。
4）在视图中捕捉左侧墙体和上方墙体的交点（图17-18），然后水平向右移动光标，输入数值【4000】，如图17-19所示。
5）按回车键，将一面墙的起点放置在距离左外墙4000的位置处（图17-20），然后竖直向下移动光标，与下方的外墙连接，如图17-21所示。
6）捕捉第一面内墙的中点线（图17-22），输入3900，按回车键，将第二面内墙的起点放置在第一面内墙上，与上方外墙距离为3900，将光标水平向左移动与左侧外墙连接，如图17-23所示。
图 17-16
图 17-17

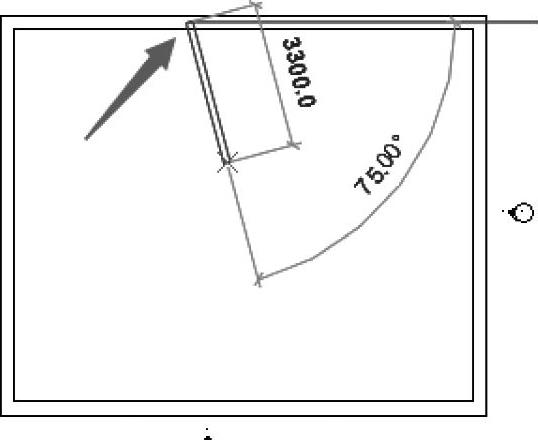

图 17-18

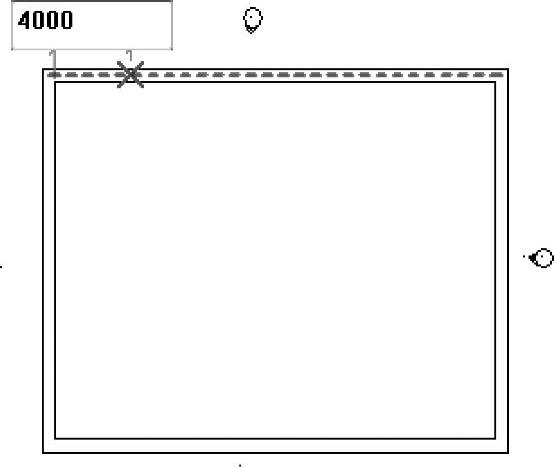

图 17-19

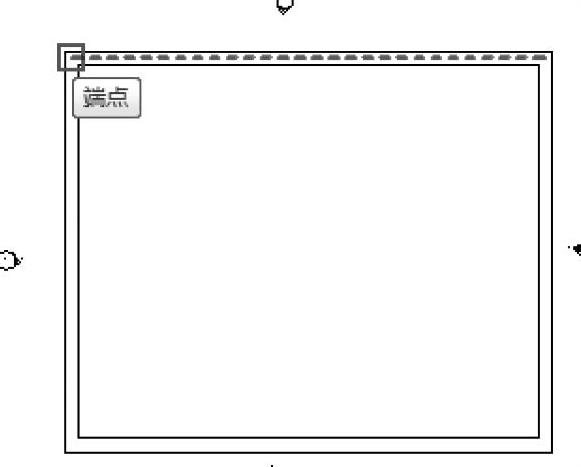

图 17-20

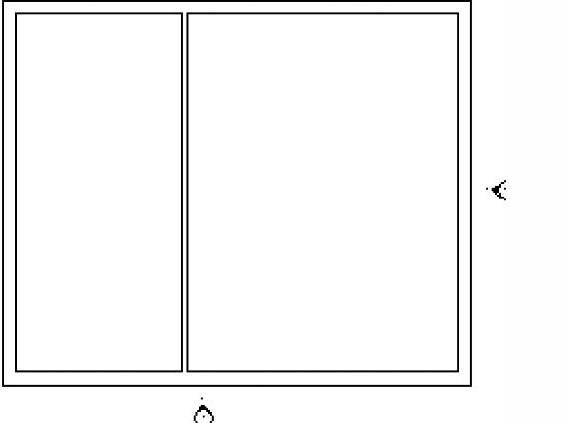

图 17-21

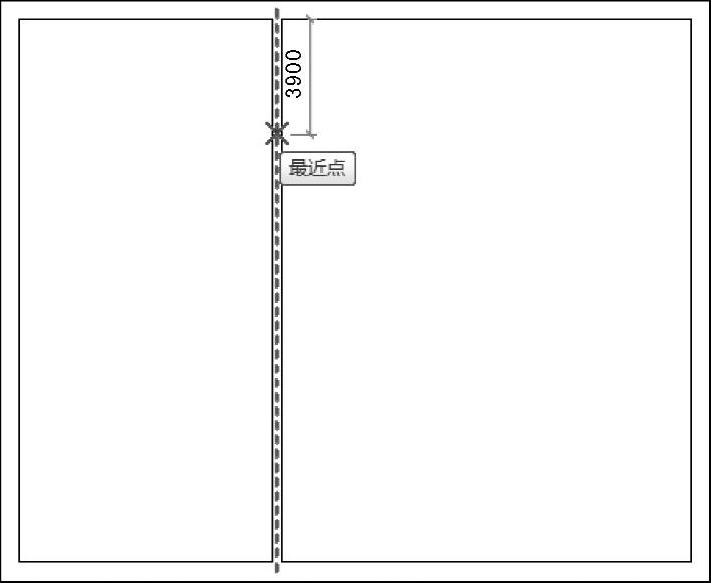

图 17-22

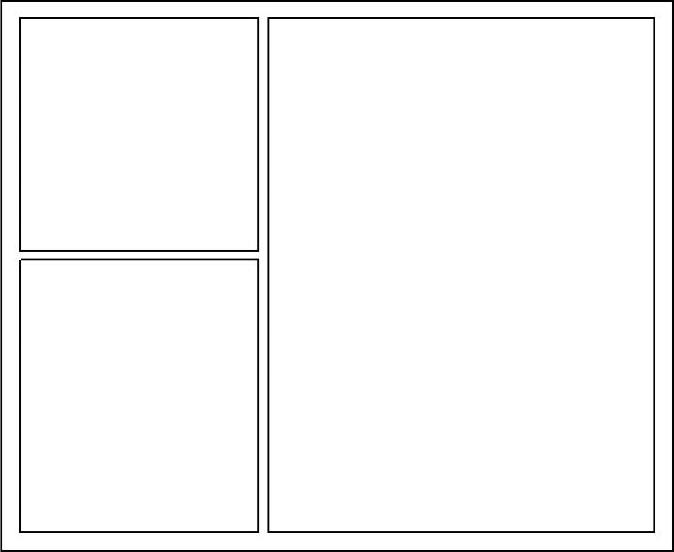

图 17-23
