28.3.1  开关系统

28.3.1 开关系统

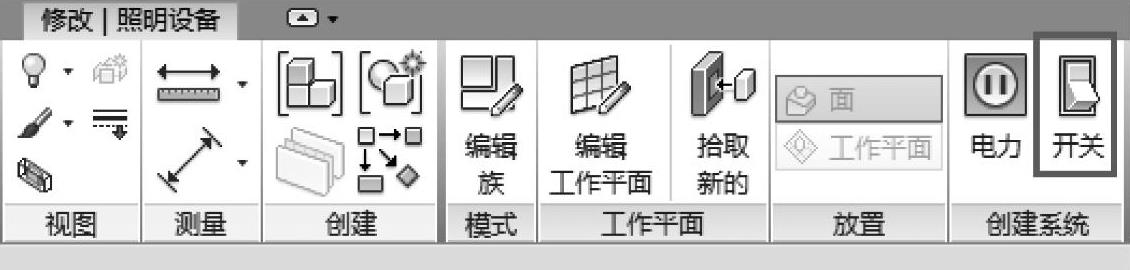

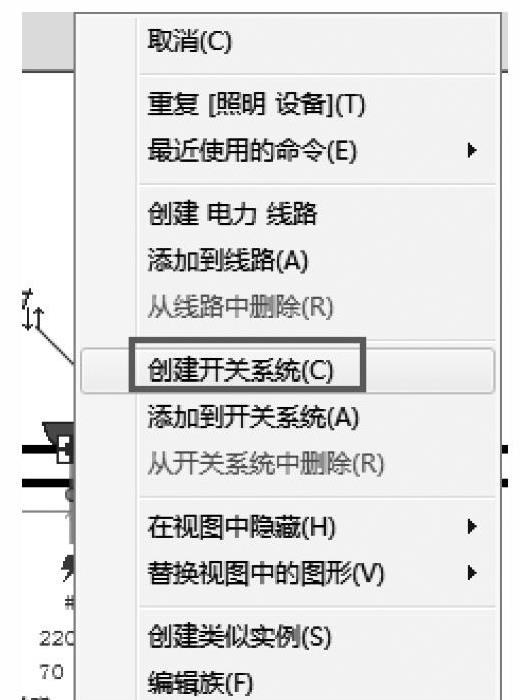

单击【修改照明设备】选项卡下【创建系统】面板中的【开关】（图28-23），可以将照明设备指定给项目中的特定开关。开关系统与照明线路和配线不相关。还可以通过在照明设备的连接件上单击鼠标右键，在菜单中选择【创建开关系统】来创建照明开关系统，如图28-24所示。

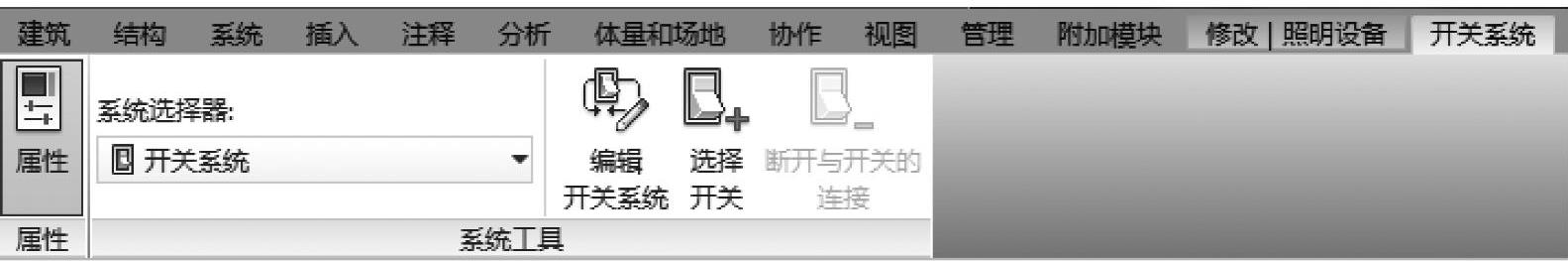

创建好开关系统后，还可以编辑开关系统，可添加或删除照明设备，选择开关或断开与开关的连接，以及查看系统和开关属性。单击【开关系统】选项卡下的【系统工具】面板中的【编辑开关系统】（图28-25），启动编辑开关系统界面，如图28-26所示。

选择某个开关系统后，选项栏上会激活下列选项。

1）开关ID：按类型列出项目中的所有开关。如果已指定一个开关ID，则该开关ID会显示在圆括号中。可以在绘图区域中或从【开关ID】下拉列表中选择开关。

2）设备数：显示当前系统中的照明设备数。在此值中不将系统的开关计算在内。

图 28-23

图 28-24

图 28-25

图 28-26
