19.5.1  在模型中创建曲面墙

19.5.1 在模型中创建曲面墙

1）打开起始文件WFP-RST2015-19-ModelBasicsA.rvt。

2）在【项目浏览器】中打开【结构平面：Ground Floor】视图。

3）放大网格线B4到A7相邻的区域。

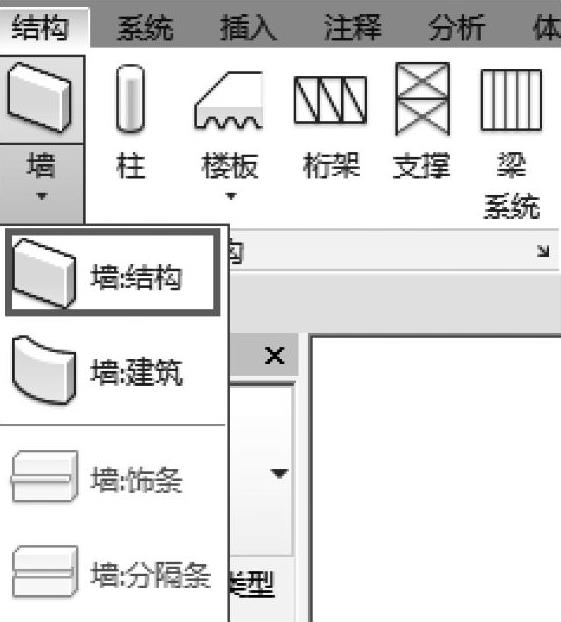

4）在【结构】选项卡下【结构】面板中，选择【墙】下拉菜单中的【墙：结构】（图19-38）。

5）如图19-39所示，在选项栏把默认设置修改为：【高度】（忽略可能出现的警告），【First Floor】，【定位线】为【墙体中线】和取消勾选【链】。

6）确保类型选择器已经选择【基本墙Concept-Int150mm】（如果没有选择，可在下拉菜单中进行选取）。

图 19-38

图 19-39

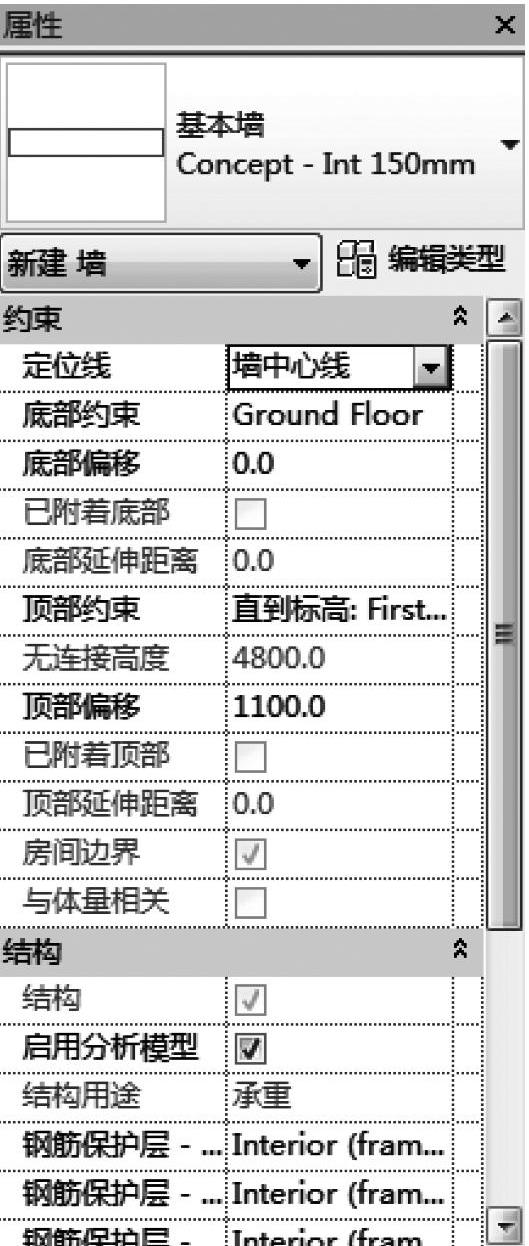

7）如图19-40所示，在【属性】面板中确认设置好以下限制条件：【底部约束】为【Ground floor】，【底部偏移】为【0.0】，【顶部约束】为【直到标高：First Floor】，【顶部偏移】为【1100.0】，确保【结构用途】已设置为【承重】。

8）在【修改放置结构墙】上下文选项卡【绘制】面板中选择【圆心-端点弧】。

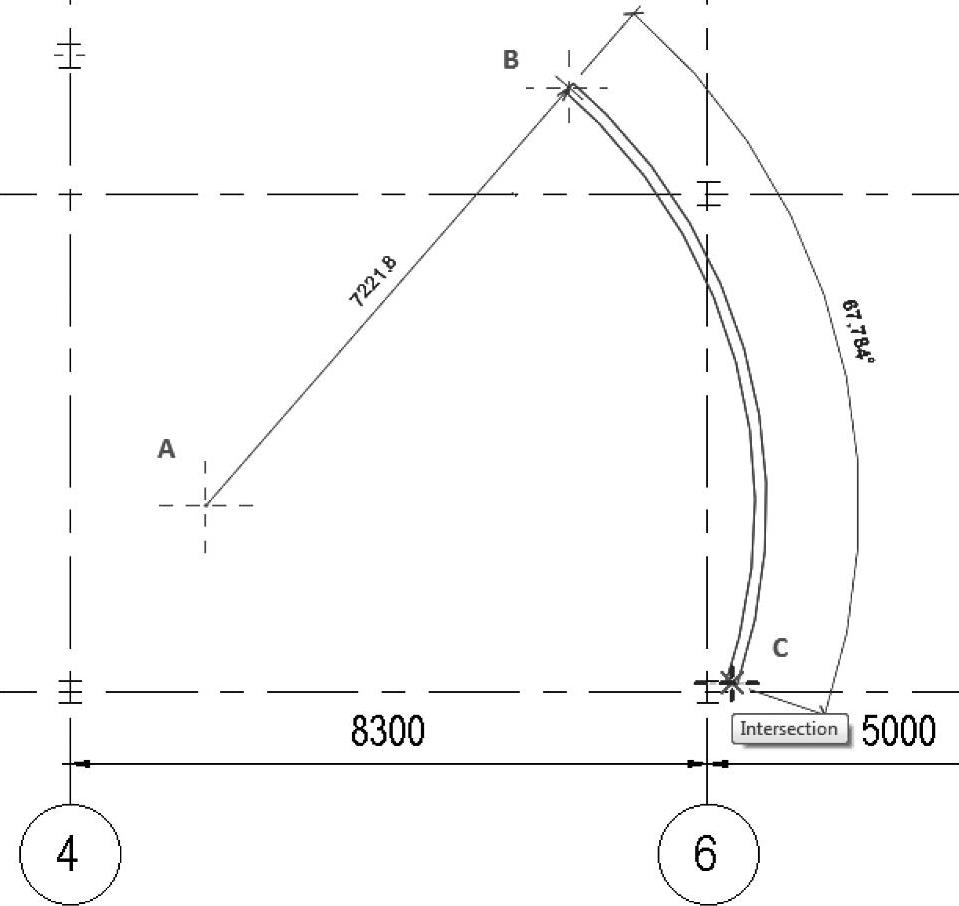

9）如图19-41所示，首先拾取交叉点A（圆心），然后拾取起点B，最后拾取终点C，连续按两次<Esc>键退出编辑，完成此段墙体的创建。

图 19-40

图 19-41
