23.4.2  移至结构桁架

虽然设计方案集和两个设计方案尚未包含任何信息，但它们现在已经创建完毕。鉴于结构桁架已经创建完毕，我们将其移至相关的设计方案：结构桁架（主选项）。

1）在【项目浏览器】中打开【三维视图：3D】视图。

2）放大并选中【结构桁架】，并确保是整个桁架而不是整个框架被选中，如图23-18所示。

3）从【管理】选项卡下【设计选项】面板中选择【添加到集】，弹出【添加到设计选项集】对话框。

4）取消勾选【柱子】，然后单击【确定】按钮，如图23-19所示。注意：如果取消勾选某个方案的话，任何选中的图元将不会被添加到相应的设计方案中。

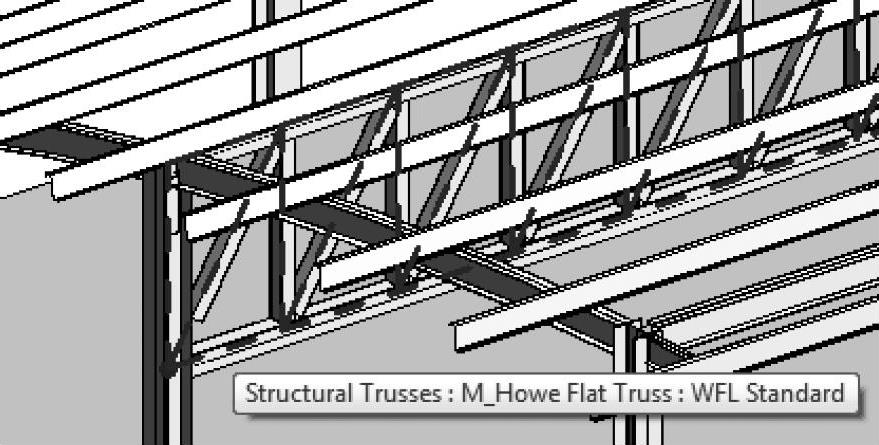

图 23-18

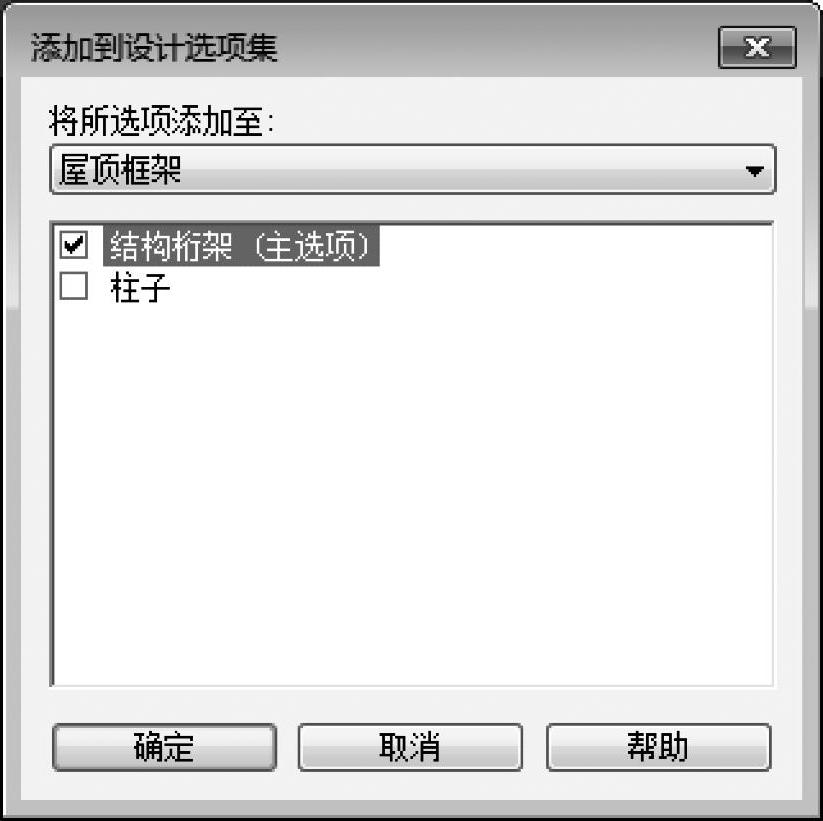

图 23-19

桁架现在已经被放置在了正确的设计方案中，不再是主模型的一部分了。除非再次编辑方案，否则不能选择它。屏幕上有两个地方可供设置活跃设计方案：功能区的【设计选项】面板或者位于屏幕下方的视图控制栏处（图23-11），可以通过单击方式快速打开设计方案对话框，选择【添加到集】，这个活跃方案即可使用。注意：屏幕下方的视图控制栏中有一个复选框，这是指只有在活跃方案中的项目才能被选中。有时候，为了询问而非编辑图元，也可以不操作这一步。

在【三维视图：{3D}的可见性/图形替换】对话框中，一个全新的标签即可对每个视图如何呈现设计方案设置进行控制，如图23-20所示。在默认情况下，所有的视图都被设置成自动模式，这就意味着任何当前设为首选的方案都会显示。如果打算在如图23-20所示的桁架周围设置一个视图并进行标注，最好先设置要呈现结构桁架方案，这样如果柱子方案是首选方案，而呈现桁架的这个视图也将被归入专用视图。
