33.5.7 三维形体
我们将使用形体构造工具为风机盘管创建三维形体。因为构件很简单，所以我们只用得到拉伸一项工具。

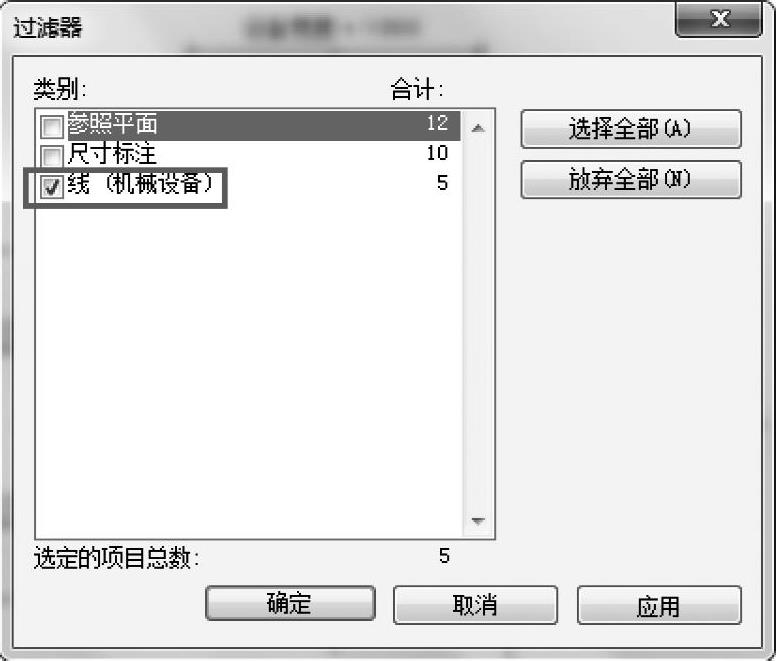

1）在【楼层平面：参照标高】视图，利用【选择】面板中的【过滤器】（图33-97），选定刚刚绘制的所有二维线条，确保选定的是线而不是平面或尺寸标注。
2）在屏幕下方的视图控制栏中选择临时隐藏/隔离列表中的【隐藏图元】（图33-98）或者通过快捷键<HH>，将绘制的符号线临时隐藏。

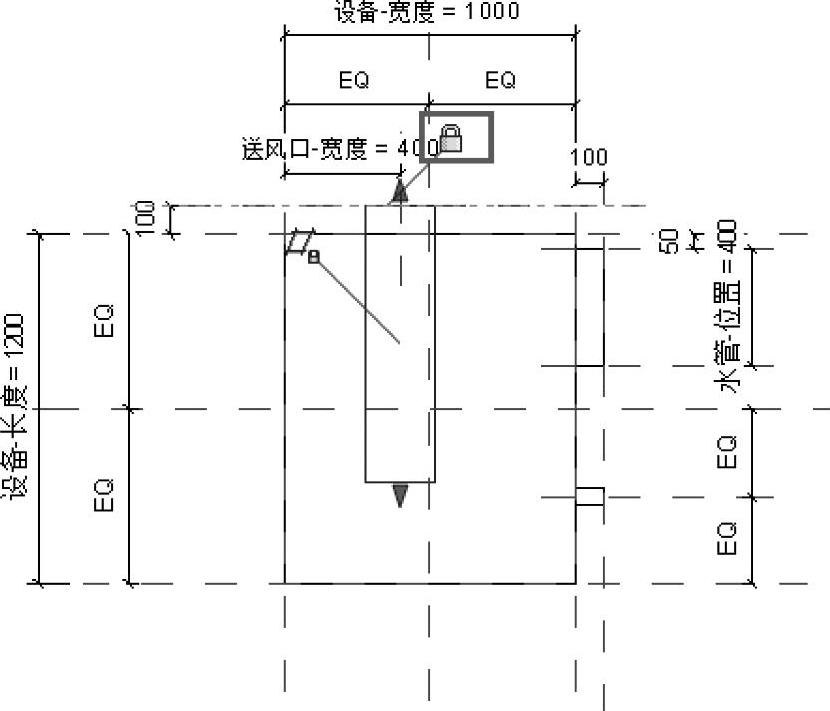

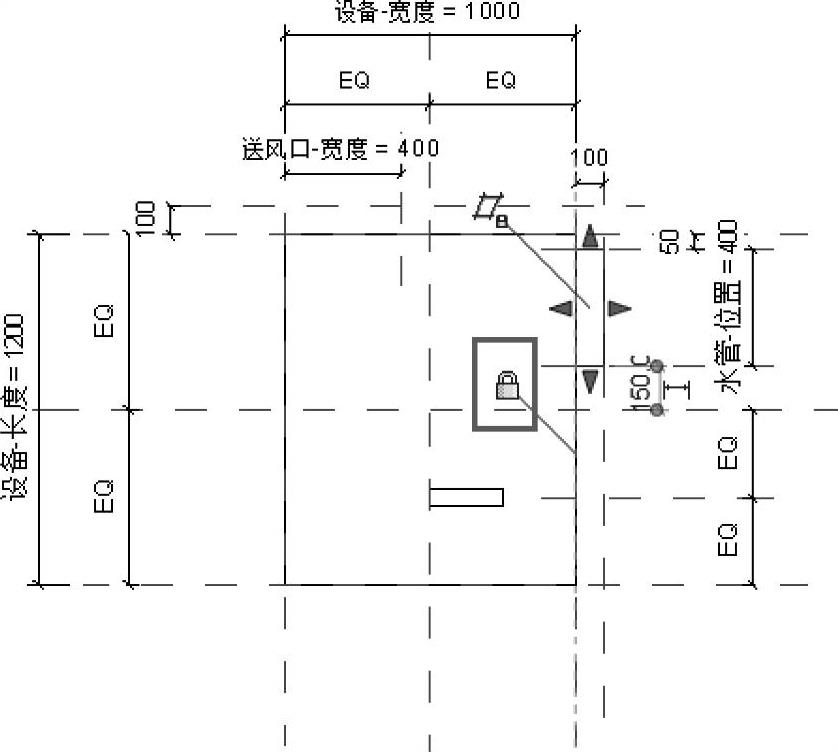

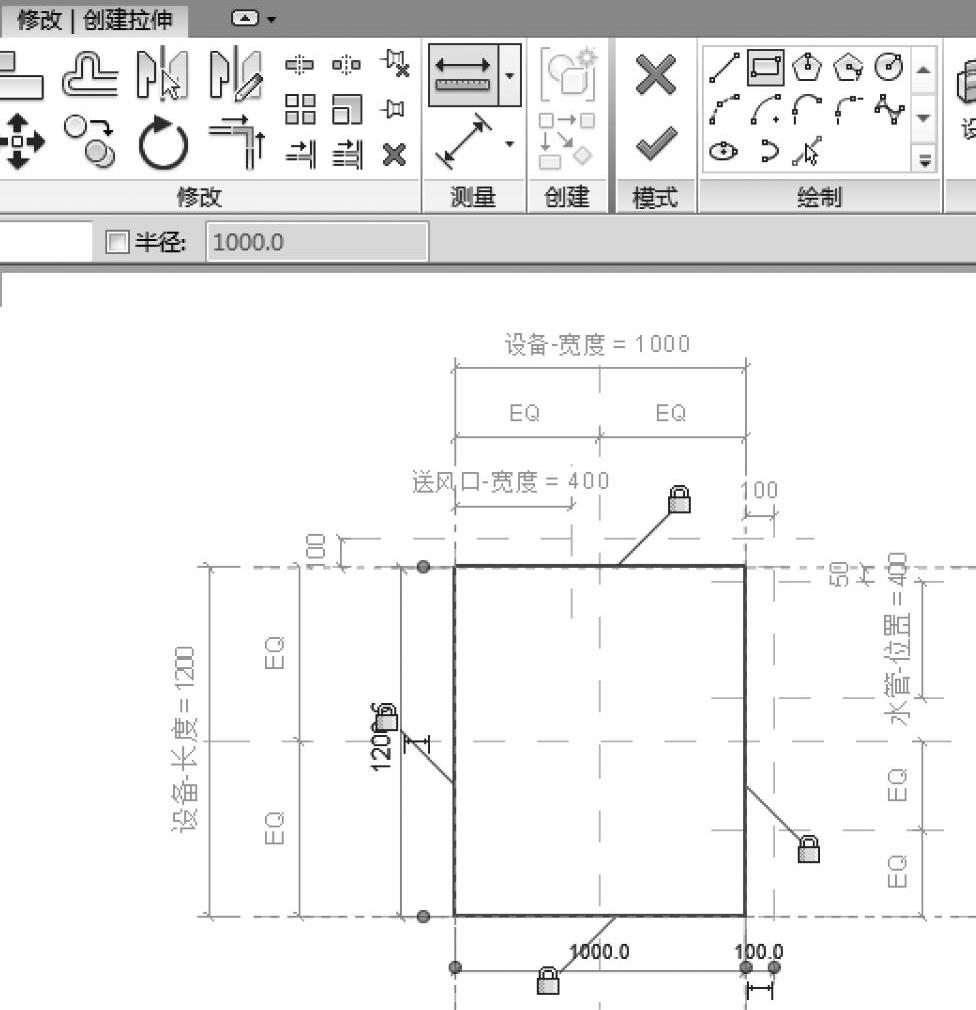

3）在【创建】选项卡下【形状】面板中选择【拉伸】，利用【绘制】面板中的【矩形】在视图中绘制一个矩形，并锁定矩形的四个边，如图33-99所示。
4）单击【完成编辑模式】，创建实心对象。
在此阶段我们无须注意创建对象的深度，但是深度将手动锁定在立面图的几何形体上。
5）在【项目浏览器】中打开【立面：左】视图，选定拉伸形体并拖曳最上方的边，直至与顶部的参照平面线重合，锁定对象，如图33-100所示。
注意：在描画参照平面定义草图时，挂锁是必不可少的，尤其在拖曳对象对齐某物时更是如此。

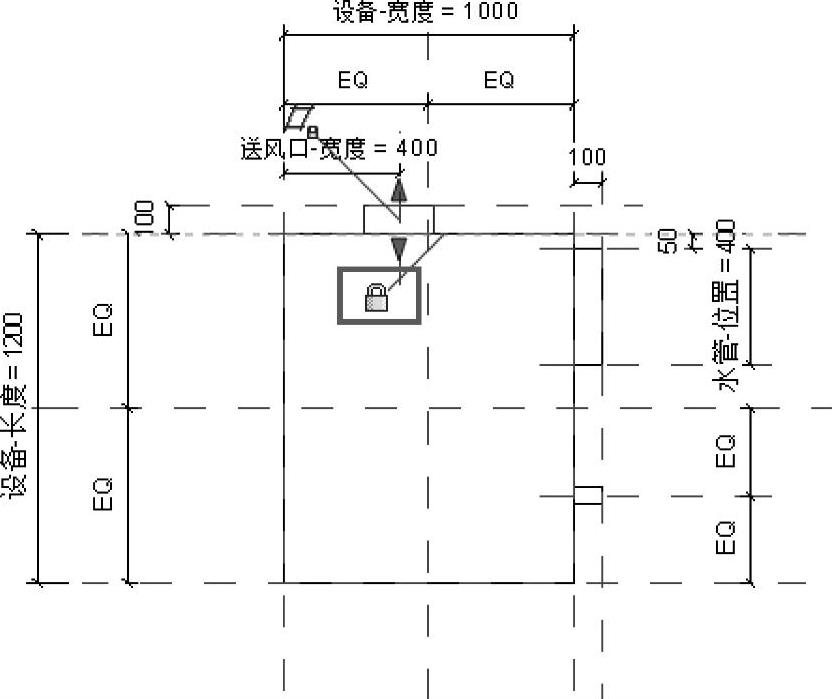

6）在【立面：左】视图中，再次使用【拉伸】绘制一个矩形，不必锁定，绘制风机盘管的送风口如图33-101所示。
7）单击【完成编辑模式】，完成草图。

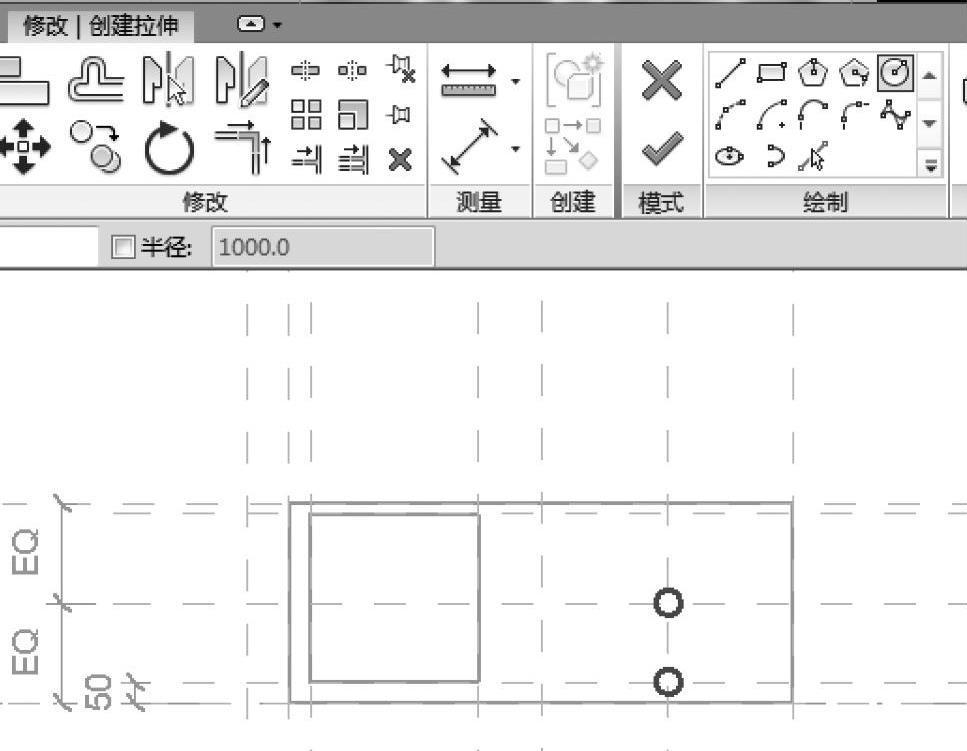

8）再次选择【拉伸】，在【绘制】面板中选择【圆形】，在参照平面的两个交点处定义每个管道中心，绘制两个半径为【30】的圆形（圆形的大小在该阶段不重要），如图33-102所示。
图 33-97
图 33-98
图 33-99
图 33-100
图 33-101

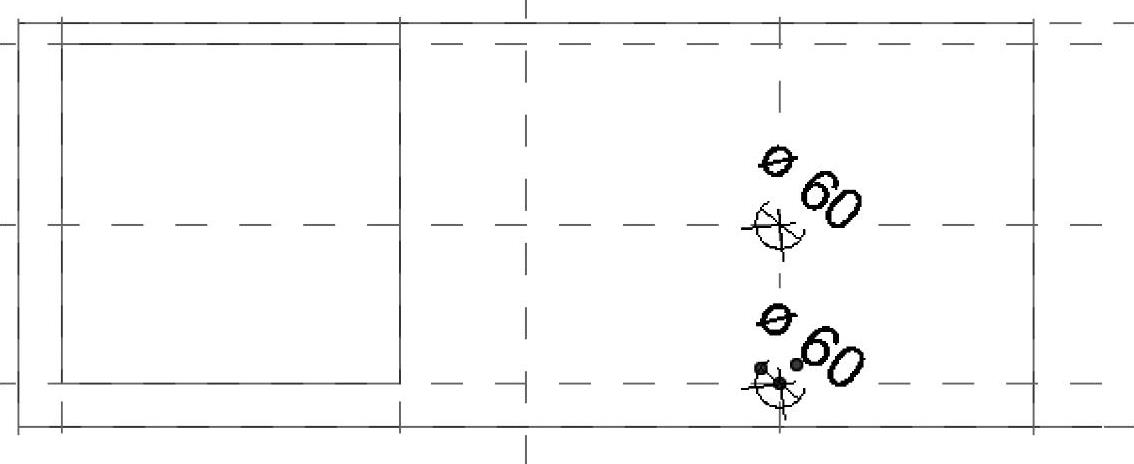

9）在【注释】选项卡下【尺寸标注】面板中选择【直径】（图33-103），依次为两个圆形添加尺寸标注，如图33-104所示。
图 33-102
图 33-103
图 33-104

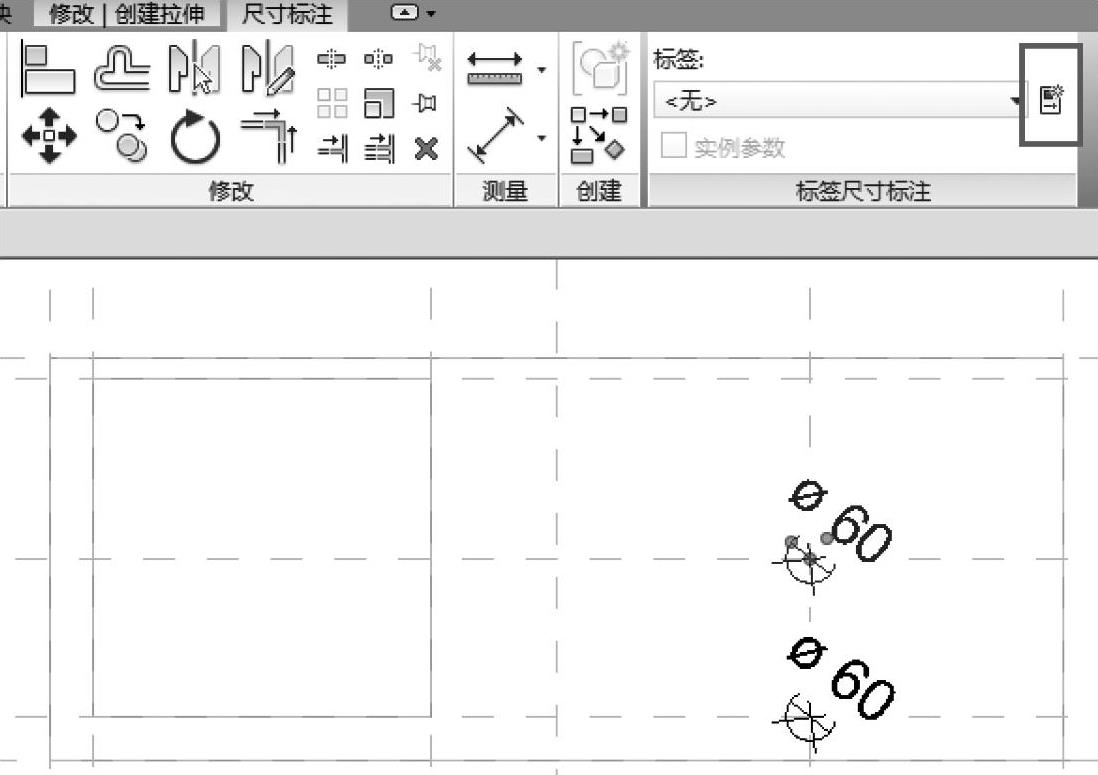

10）选择其中一个尺寸标注，在【标签尺寸标注】面板中选择【创建参数】（图33-105），为标注添加参数。

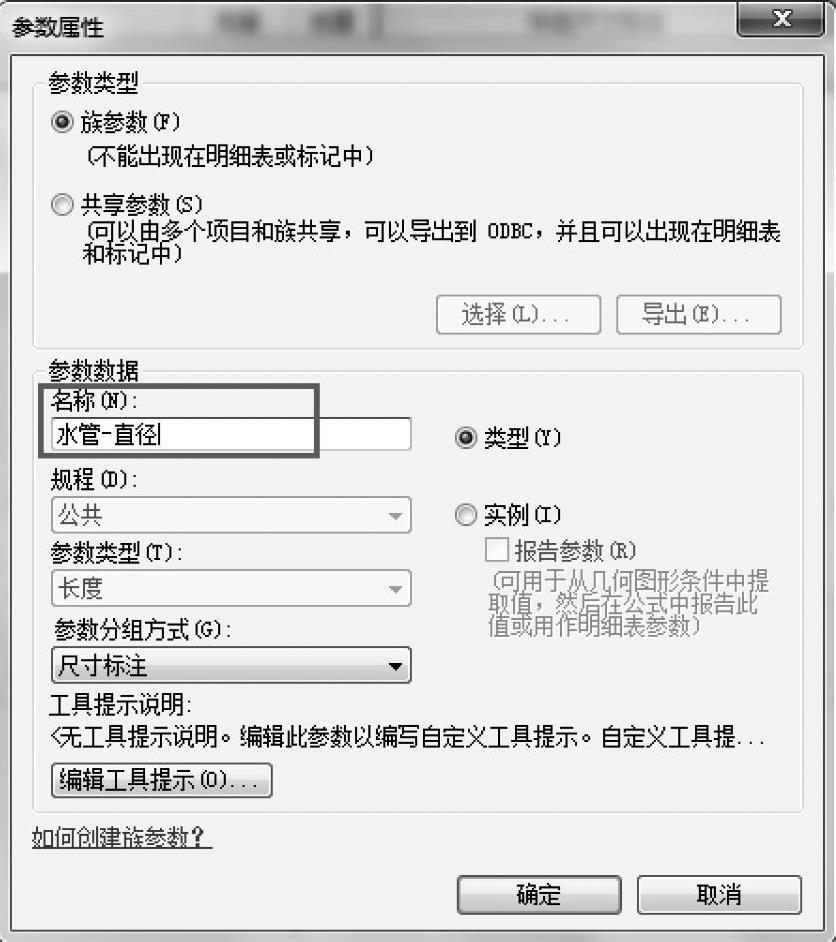

11）在【参数属性】对话框中，设置【名称】为【水管-直径】，单击【确定】按钮关闭对话框，如图33-106所示。

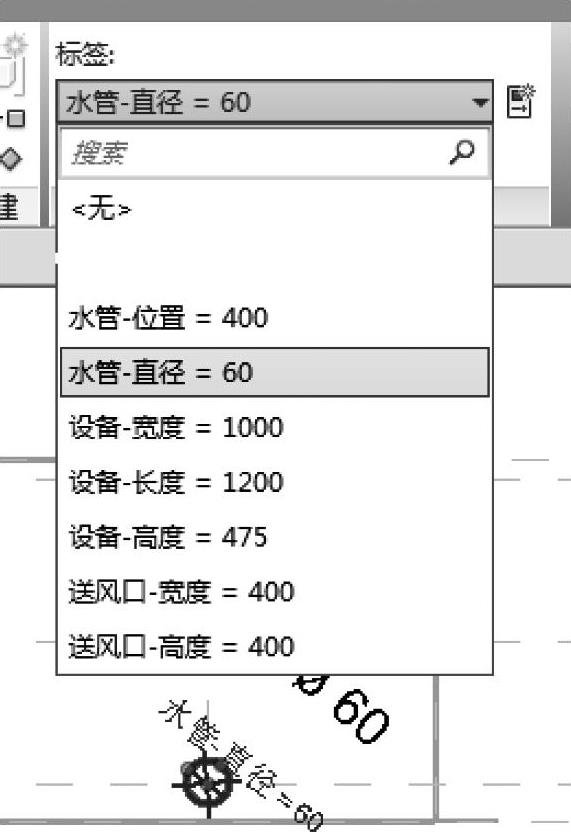

12）选择第二个尺寸标注，在【标签】下拉列表中选择【水管-直径=60】，为其添加参数，如图33-107所示。
13）单击【完成编辑模式】，完成草图。
完成以上几个步骤后，在主体中线上已经创建出来三个新形体。所有拉伸对象的默认深度是250mm，现在需要将拉伸锁定在参照平面边框上以控制其深度。
图 33-105
图 33-106
图 33-107

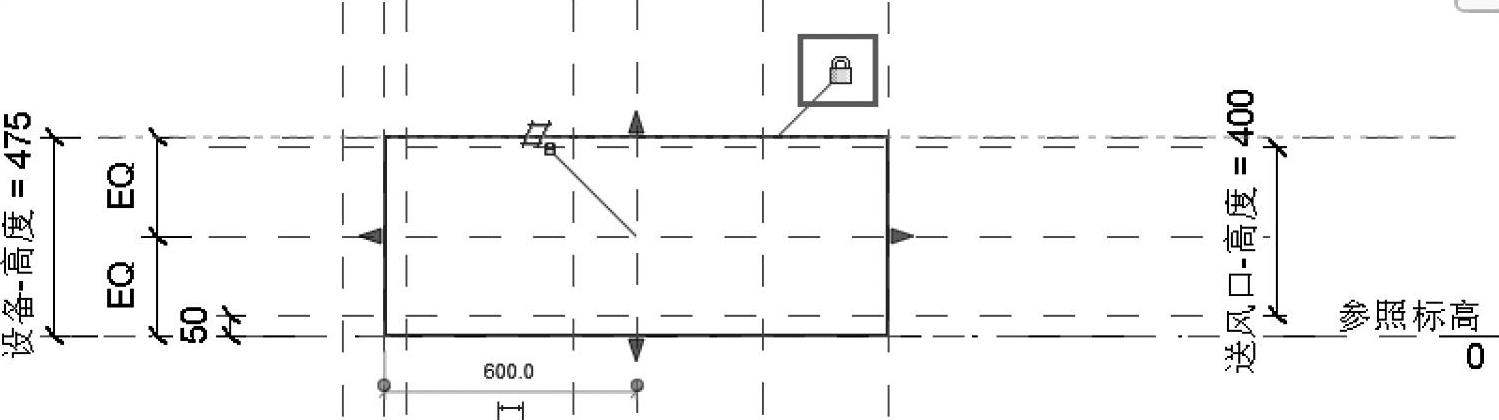

14）在【项目浏览器】中打开【楼层平面：参照标高】视图，拖曳矩形风管右侧，让其右边缘与参照平面衔接，对齐后并锁定，如图33-108所示。

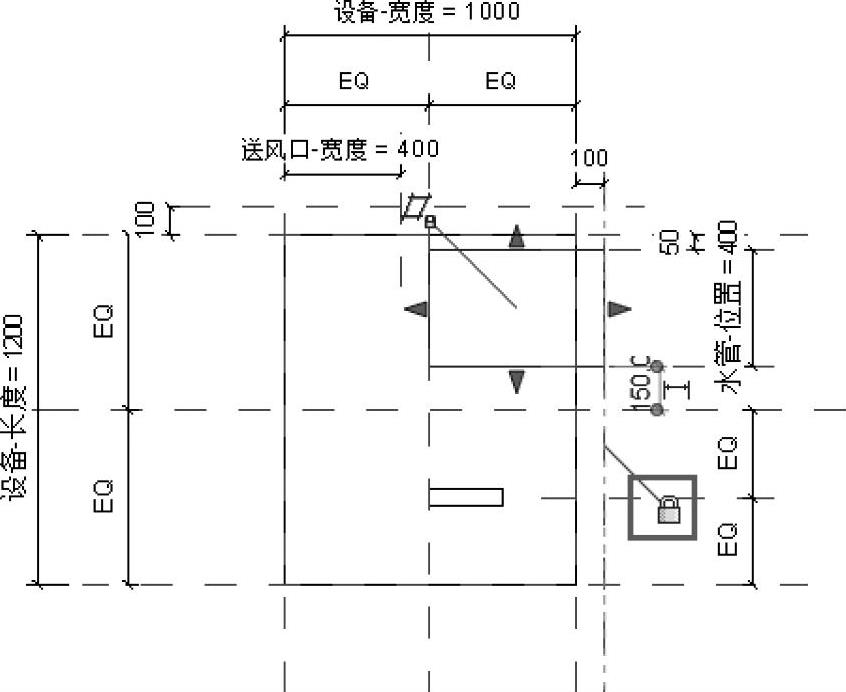

15）拖曳矩形风管左侧，让其左边缘与参照平面衔接，对齐后并锁定，如图33-109所示。
16）同样，拖曳水管两端，让其左右两边分别与参照平面衔接，对齐后分别锁定两端，如图33-110所示。
17）在【项目浏览器】中打开【立面：前】视图，在【创建】选项卡下【形状】面板中选择【拉伸】。

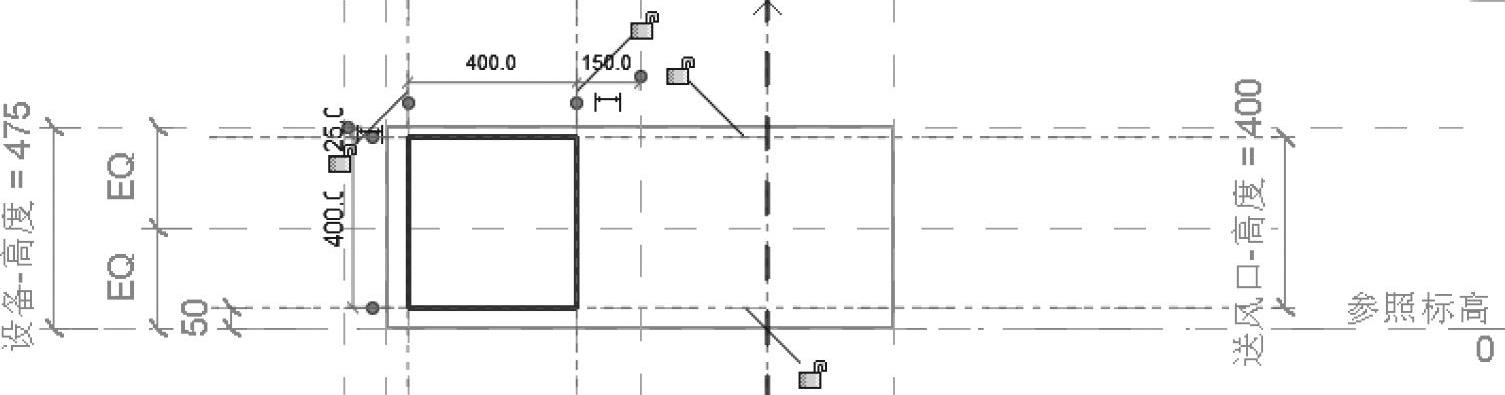

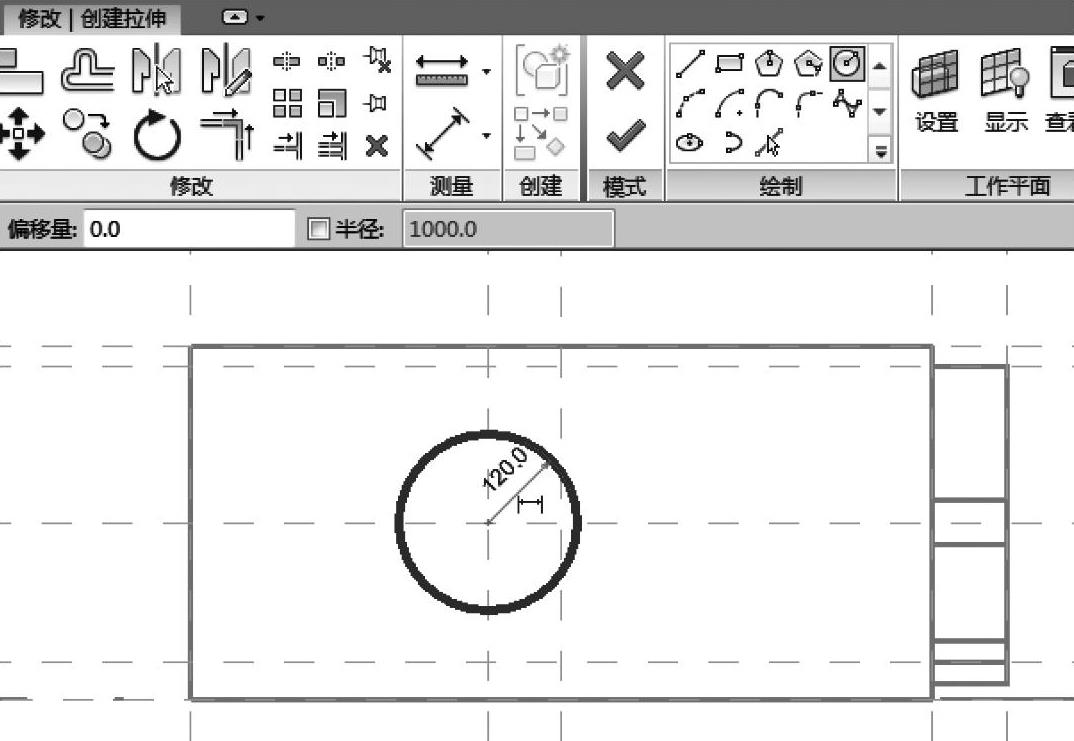

18）以参照平面交叉点为中心，画一个半径为【120.0】的圆形拉伸，如图33-111所示。

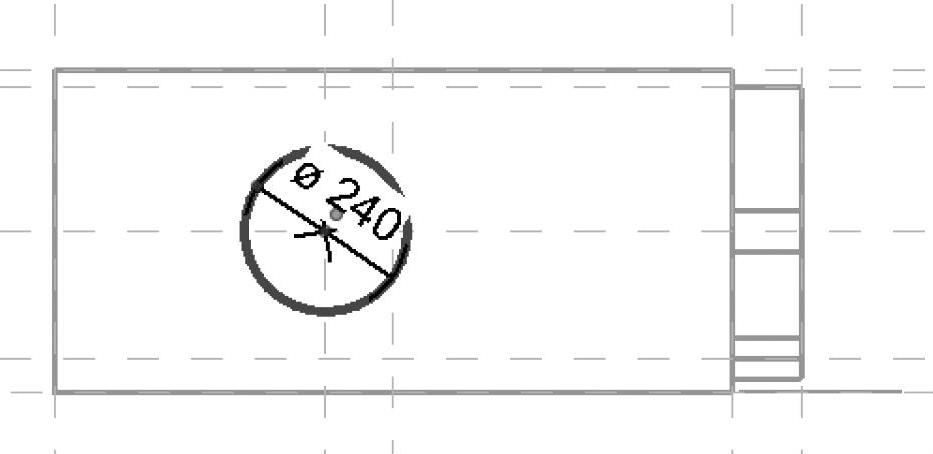

19）在【注释】选项卡下【尺寸标注】面板中选择【直径】，为其添加尺寸标注，如图33-112所示。

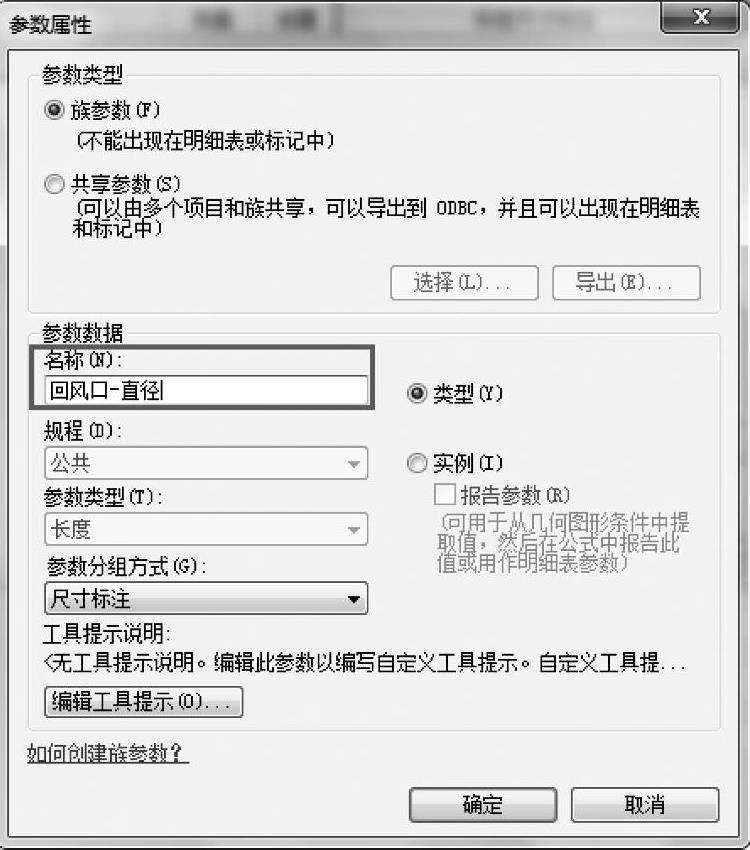

20）为直径尺寸标注添加参数【回风口-直径】，如图33-113所示。
图 33-108
图 33-109
图 33-110
图 33-111
图 33-112
图 33-113
21）单击【完成编辑模式】，完成草图。
22）回到【楼层平面：参照标高】视图，拖曳回风口的上端，让其上边缘与参照平面衔接，对齐后并锁定，如图33-114所示。
23）同理，拖曳回风口的下端，让其下边缘与参照平面衔接，对齐后并锁定，如图33-115所示。
图 33-114
图 33-115

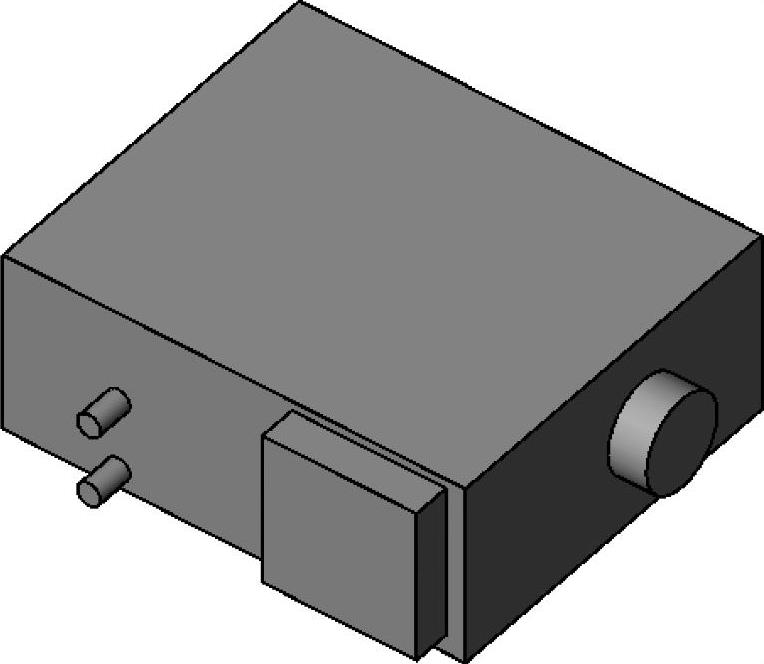

24）在【项目浏览器】中打开【三维视图：视图1】视图，观察三维模型，已生成风机盘管设备的模型雏形，如图33-116所示。
此时，三维形体在所有视图中是可见的，但是在平面视图里三维形体和二维线条还是有相冲突的现象。因此，需要在平面视图中隐藏形体，而保留它在其他视图中的可见性。
25）框选模型，在【模式】面板中选择【可见性设置】，在【族图元可见性设置】对话框中，取消勾选【平面/天花板平面视图】，如图33-117所示。
图 33-116
图 33-117
