24.5.5  利用【复制/监测】将建筑文件里的轴网复制到模型中

24.5.5 利用【复制/监测】将建筑文件里的轴网复制到模型中

1）在【项目浏览器】中展开【楼层平面】视图，双击打开【Level0】平面视图。

2）在【协作】选项卡下【坐标】面板中，选择【复制/监视】下拉菜单中的【选择链接】，选定链接模型。

3）选中绘图区域内链接建筑模型，打开【复制/监视】选项卡。

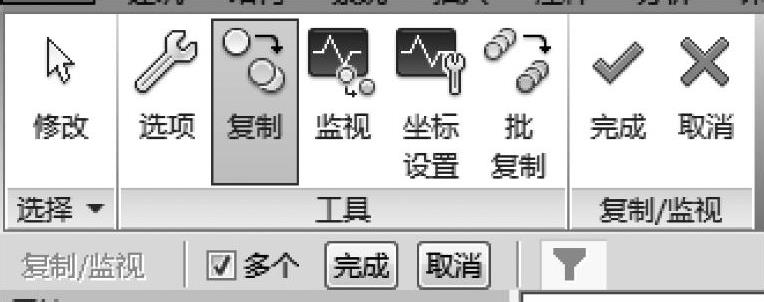

4）在【工具】面板中，选择【复制】，在选项栏里勾选【多个】，如图24-41所示。

注意：现在有两组【完成】和【取消】按钮，选项栏上的一组用于完成多选，而上方的彩色图标的一组主要用于完成复制/监测操作。

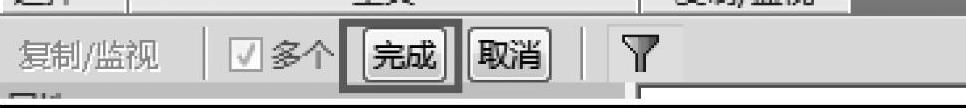

5）按住<Ctrl>键，逐个选定所有轴网，单击选项栏中的【完成】，如图24-42所示。

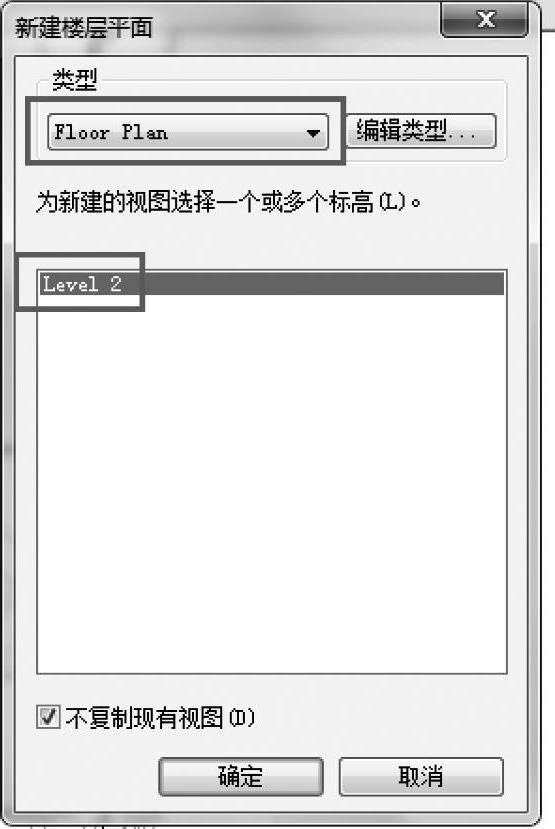

图 24-39

图 24-40

图 24-41

图 24-42

注意：轴网也可以通过图24-42中选项栏右端的蓝色漏斗【过滤器选择集】进行选择。

6）单击【复制/监视】面板中的【完成】，完成轴网的创建。

本单元练习到这里就结束了，如果还想继续练习并展示监测标高和轴网的工作流程，可以保存并关闭该MEP模型，打开建筑模型，微微地移动轴网，保存并关闭建筑模型，再次打开MEP模型，会看到一个警告，建议做一次协调性检查，然后对所有和链接建筑模型相关的变动进行一次检查，并做出决定。
