32.4  放样

32.4 放样

1)在【项目浏览器】中打开【楼层平面:场地】视图,删除之前的图形或者将其移至一旁。

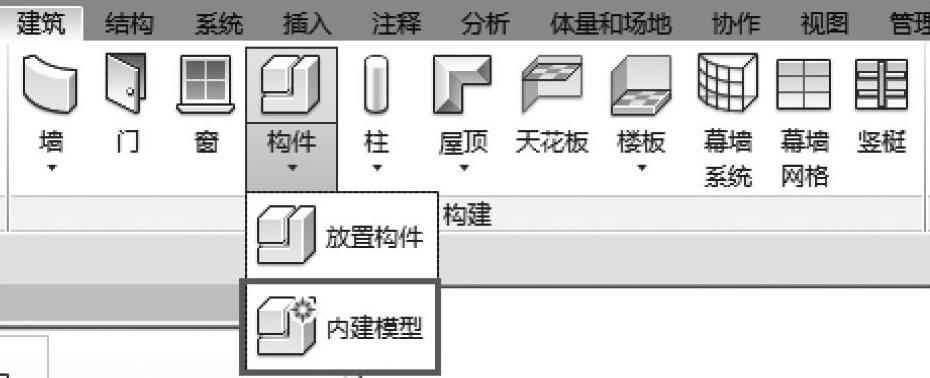

2)在【建筑】选项卡下【构建】面板中选择【构件】下拉菜单中的【内建模型】,如图32-36所示。

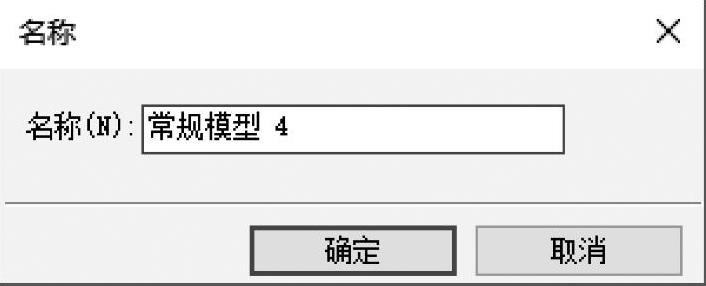

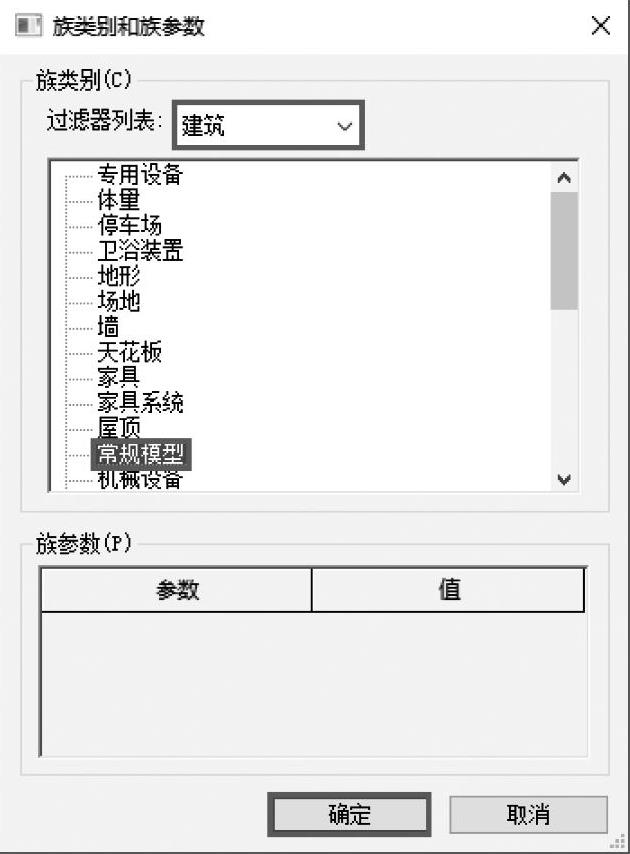

3)在【族类别和族参数】对话框中,选择【常规模型】之后,在下一个对话框中,接受建议名称,如图32-37、图32-38所示。


32-36


32-37

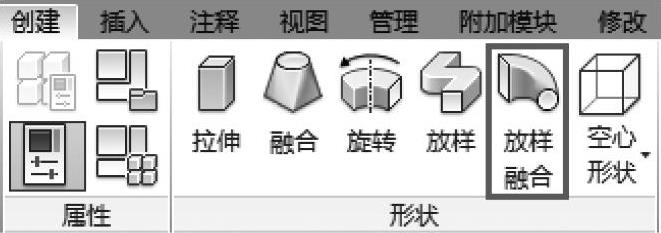

4)在【创建】选项卡下【形状】面板中选择【放样融合】,如图32-39所示。


32-38


32-39

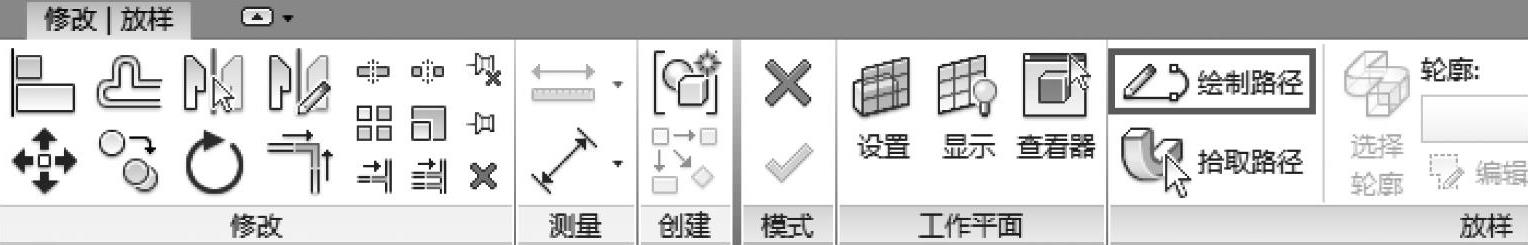

5)选择【放样】面板中的【绘制路径】(图32-40),使用【绘制】面板中的【样条曲线】(图32-41),绘制一条路径(图32-42),路径可以是开口的,也可以是封闭的。


32-40

注意使用拾取路径,而非草图路径,是因为拾取路径可以选择形状的边缘,同时也可以生成3D路径,这是草图路径不支持的功能。

6)单击【完成编辑模式】。


32-41


32-42

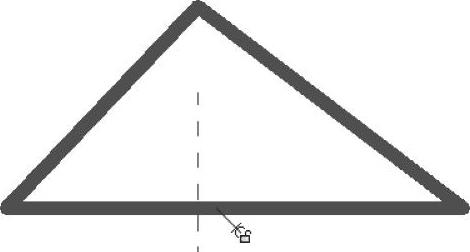

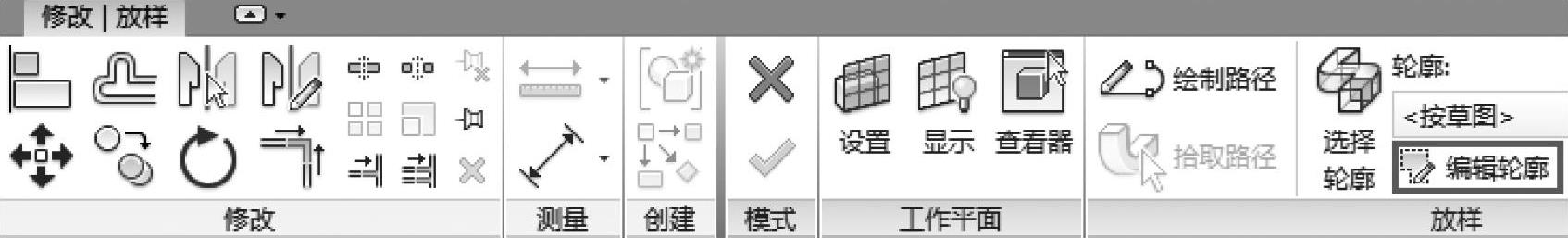

7)单击【放样】面板中的【编辑轮廓】(图32-43),弹出【转到视图】对话框(图32-44),在绘制选项中绘制封闭的三角形,如图32-45所示。注意现在需要变换视图,因为剖面必须以垂直方式在路径平面图上进行绘制,所以不能在平面视图上定义剖面。


32-43

8)连续两次单击【完成编辑模式】,单击【完成模型】。

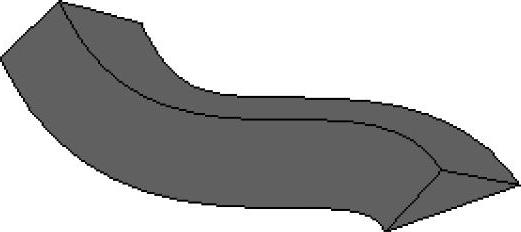

9)打开【三维视图:三维】视图检查结果,如图32-46所示。


32-44


32-45


32-46
