13.4.7 遮罩区域
绝缘层线条需要止于DPC-防水层线条的下方，但该工具无法制作倾斜的顶部，因此我们需要使用【遮罩区域】工具遮罩顶部。

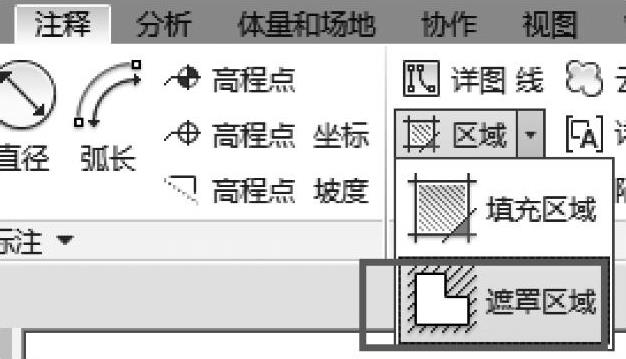

1）在【注释】选项卡下【详图】面板中，选择【区域】下拉菜单中的【遮罩区域】（图13-53）。

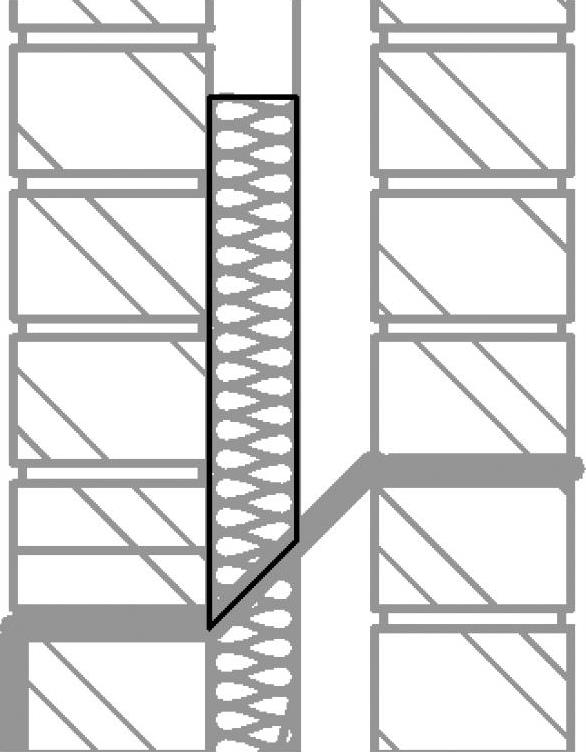

2）如图13-54所示，在不需要绝缘材料的区域绘制一个遮罩形状。
图 13-53
图 13-54

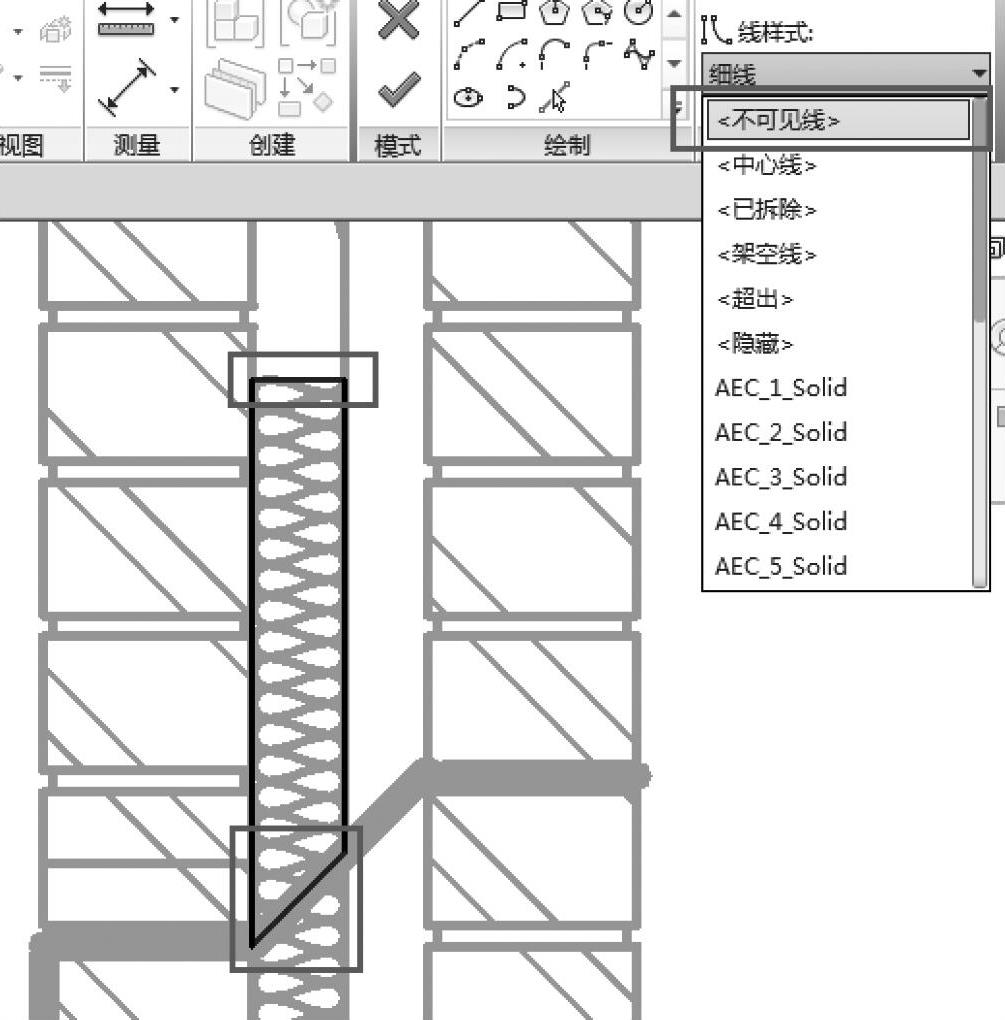

3）选择该形状的顶部和底部线条，并将线类型更改为【<不可见线>】，如图13-55所示。
4）单击【完成编辑模式】。

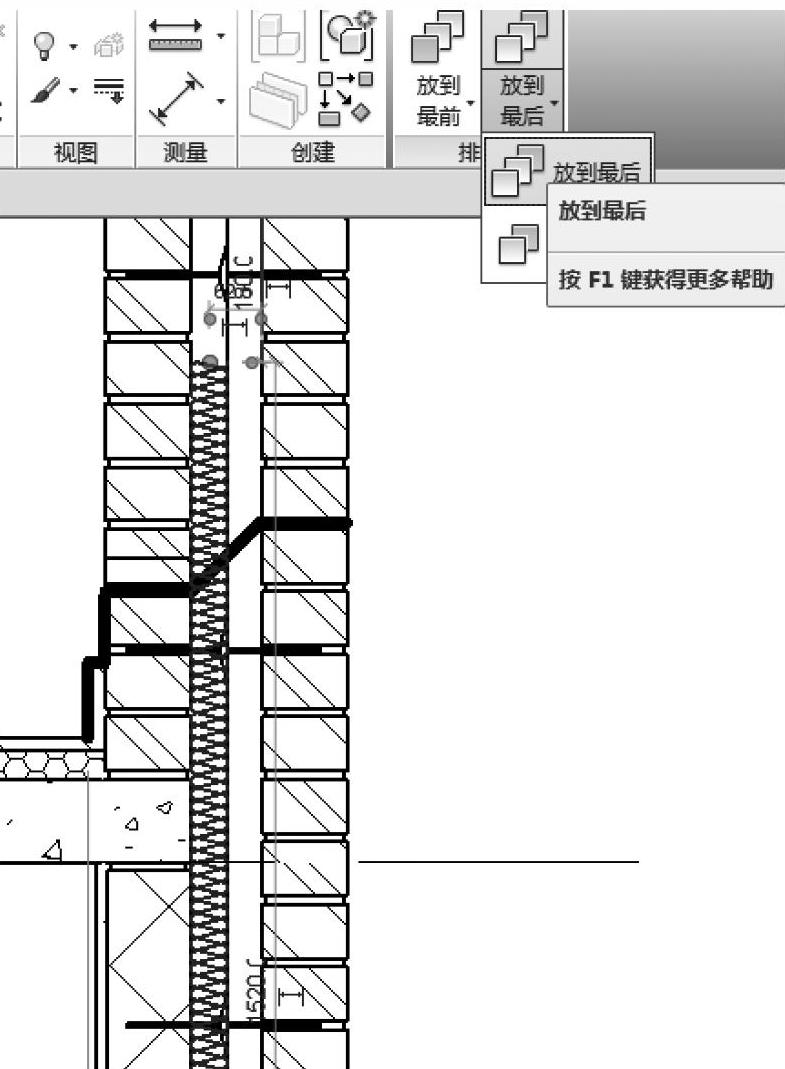

5）选中隔热层，在【修改】选项卡下【排列】面板中，选择【放到最后】下拉菜单中的【放到最后】，将其遮罩区域隐藏，如图13-56所示。
图 13-55
图 13-56
