13.2.3  填充区域

填充区域工具可使用边界线样式和填充样式在闭合边界内创建视图专有的二维图形。此工具可用于在详图视图中定义填充区域或将填充区域添加到注释族中。用户可在【注释】选项卡下【详图】面板中，选择【区域】下拉菜单中的【填充区域】（图13-10）。

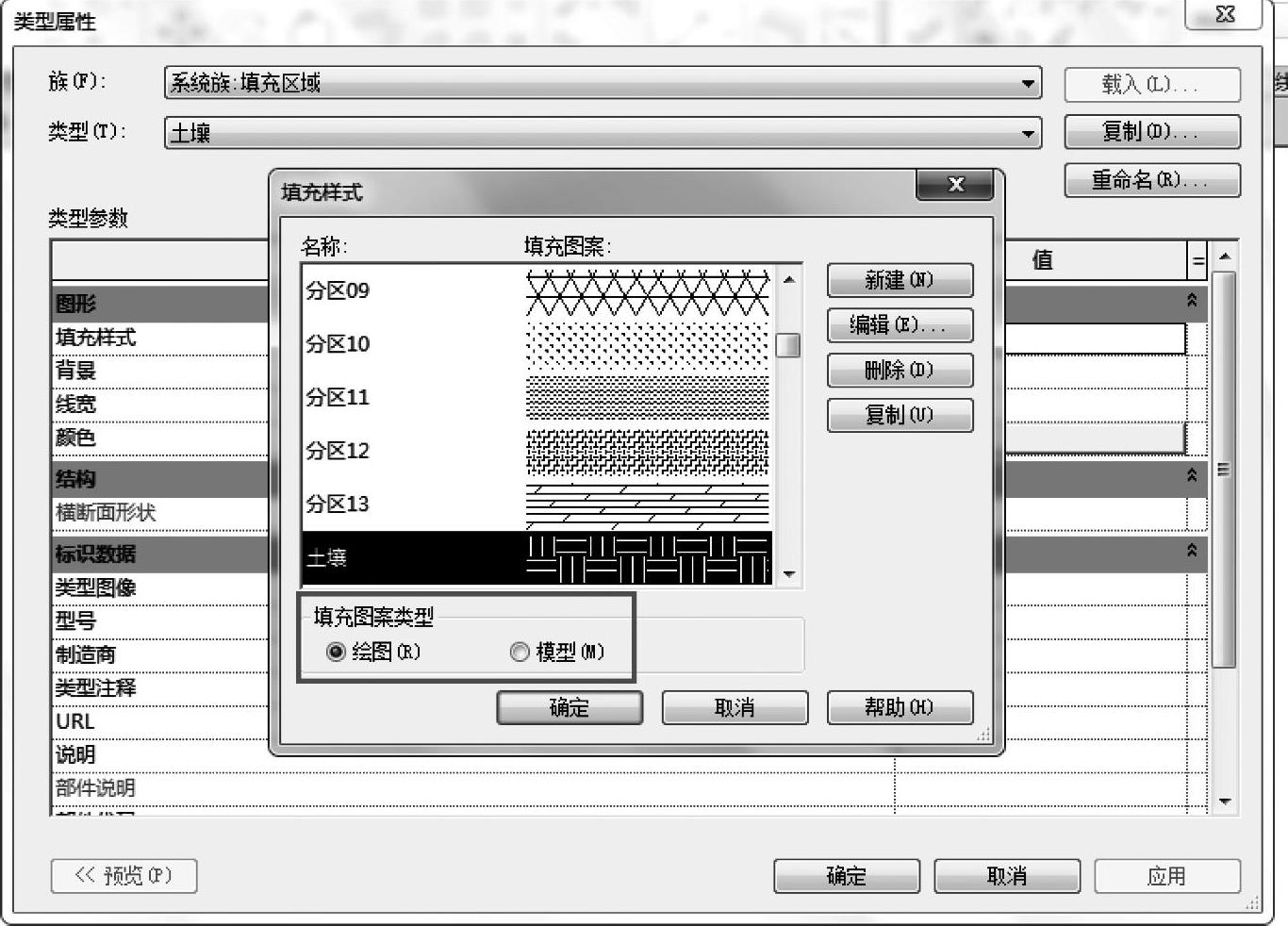

填充区域包含填充样式。填充样式有两种类型：绘图和模型。绘图填充样式取决于视图比例。模型填充样式取决于建筑模型中的实际尺寸标注。在【属性】面板中单击【编辑类型】，弹出【类型属性】对话框，在【填充样式】一栏中单击【...】按钮打开【填充样式】对话框更改填充样式类型，如图13-11所示。

图 13-10

图 13-11
