3.4.2  偏移

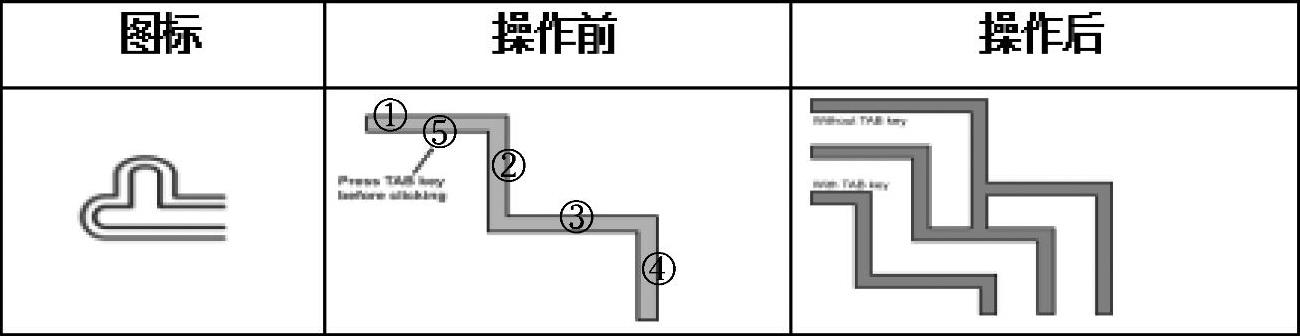

首先选择【偏移】工具，单击鼠标前先观察一下【选项栏】中诸如偏移距离等设置选项，图3-25中已标出了前四个单击位置，但单击时仍要精确。进行第五下单击的同时要借助<Tab>键，会形成关联偏移，所有首尾相连的墙体或线条都会整体发生偏移，这就消除了拐角修改是否正确的担心。此操作过程为鼠标置于墙体下表面⑤号的位置，按一下<Tab>键，以高亮显示整个曲面墙体，然后单击【确定】按钮。

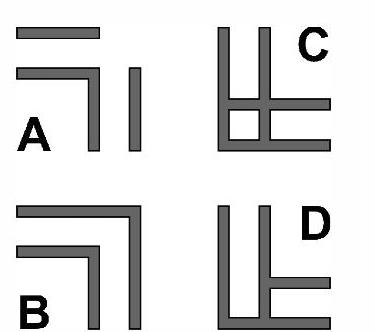

【偏移】工具会造成一些意想不到的后果。如偏移某图元后取消指令，之后再偏移周围其他图元，就会出现图3-26中A和C的情况。然而如果用户仍处于偏移指令中（即未取消两次操作间的偏移指令），那么偏移图元将延伸形成拐角，偏移为正向，如图3-26中B所示；另外一种情况偏移为负向，如图3-26中D所示。鼠标的位置将决定偏移方向。还有一种结果就是当偏移墙体时，墙体上附着的门、灯具等图元也会被复制。

图 3-25

图 3-26
