4.3.2 自动视图样式

在第一部分中，我们隐藏了一些图元，设定一些图元为半色调和对另一些图元进行了替换。在第二部分练习中，我们对设置进行保存并对一层平面图进行修改且将其应用到二层平面图中。

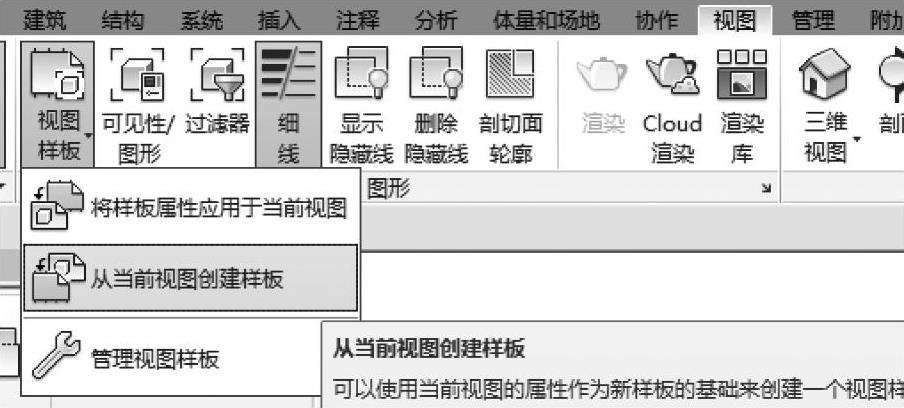

1）在【视图】选项卡下【图形】面板中，选择【视图样板】下拉菜单中的【从当前视图创建样板】，如图4-47所示。

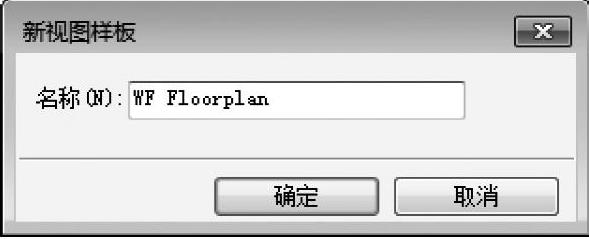

2）将视图样板名称设置为【WF Floorplan】，单击【确定】按钮，如图4-48所示。

图 4-47

图 4-48

这样做可开启【视图样板】对话框（图4-49），显示所有可储存在视图样板的视图设置。

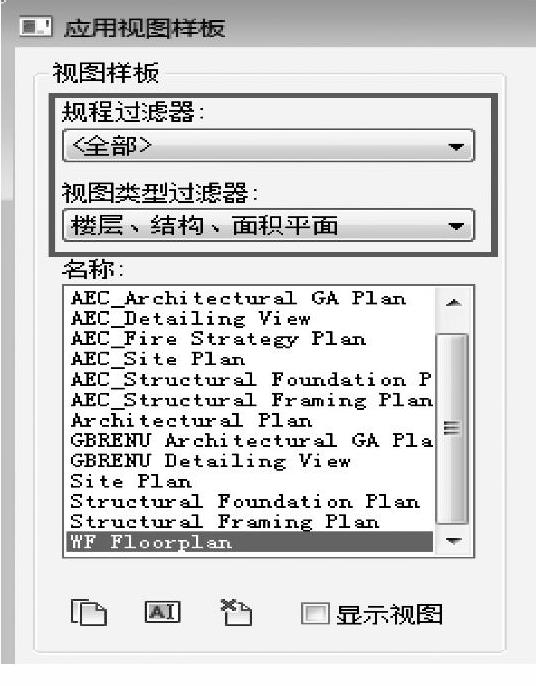

3）在【视图类型过滤器】下拉菜单中选择【楼层、结构、面积平面】，然后在列表中选择【WF Floorplan】，单击【确定】按钮，如图4-50所示。完成操作后，如图4-51所示。

图 4-49

图 4-50

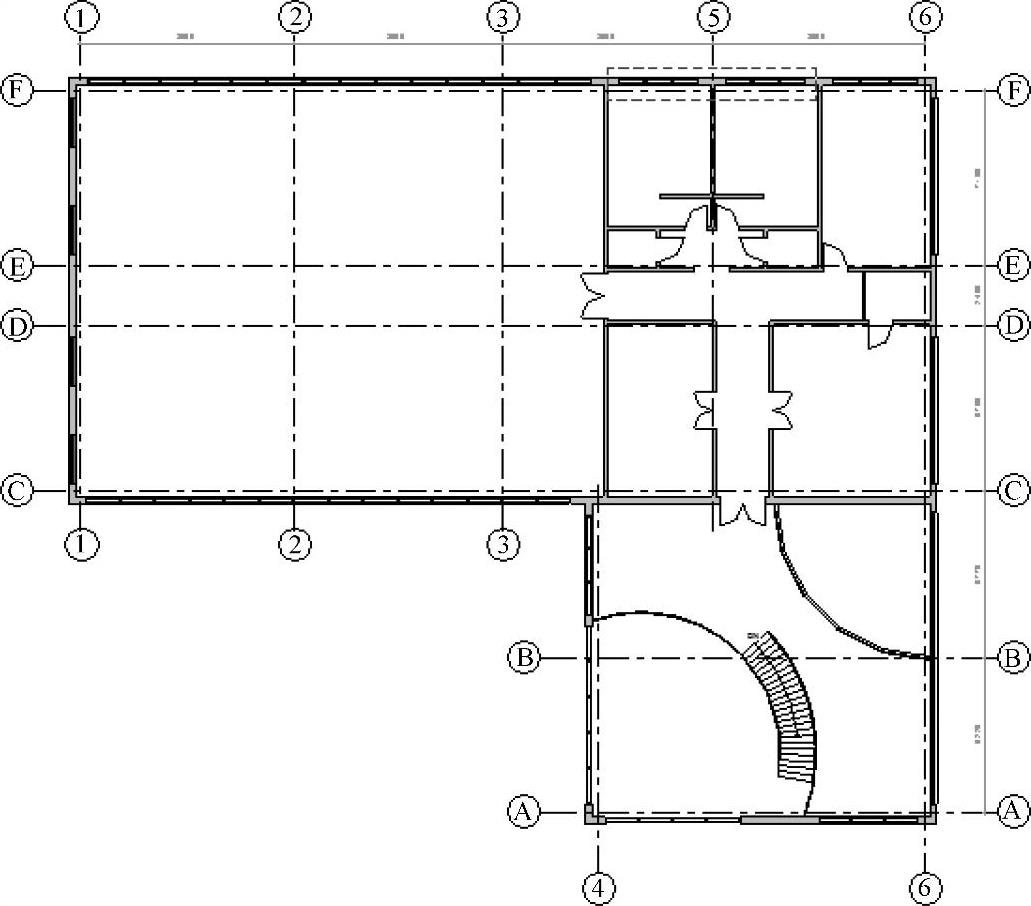

注意：目前二层平面图中家具为隐藏状态，先前的隐藏维度现在可见，且每层楼处于半色调状态。轴网未变红。这种差别是由于对维度和家具的修改是通过类别层面完成的且从创建视图样板中获得，而轴网的修改是在图元层面进行的且并未获得。

图 4-51
