21.1  梁系统

梁系统（图21-1）可以由两个工作流创建。较为简单的方式是通过选择支座的方式自动创建梁系统，而在有平面板的情况下就要使用另一种方式，即绘制系统边界创建。两种方式都依赖于结构性支承物的存在，比如主梁和承重墙。比较常用的方式是先创建支承结构，再创建梁系统，并且确保支承结构都在正确位置上（首先是柱子而后是梁或者是适当的支承墙）。不论用户通过自动还是手动的方式创建，这些支撑图元都会被用来定义梁系统的边界。一旦定义了梁系统的边界，用户就可以指定梁的方向、间隔、尺寸和类型，同时也可以按照要求对齐以填补空白。

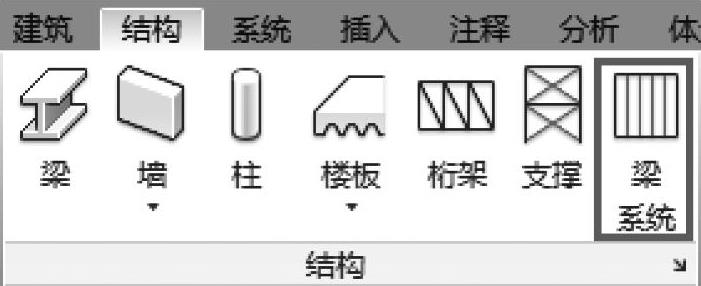

图 21-1
