29.1.1  管道设置

29.1.1 管道设置

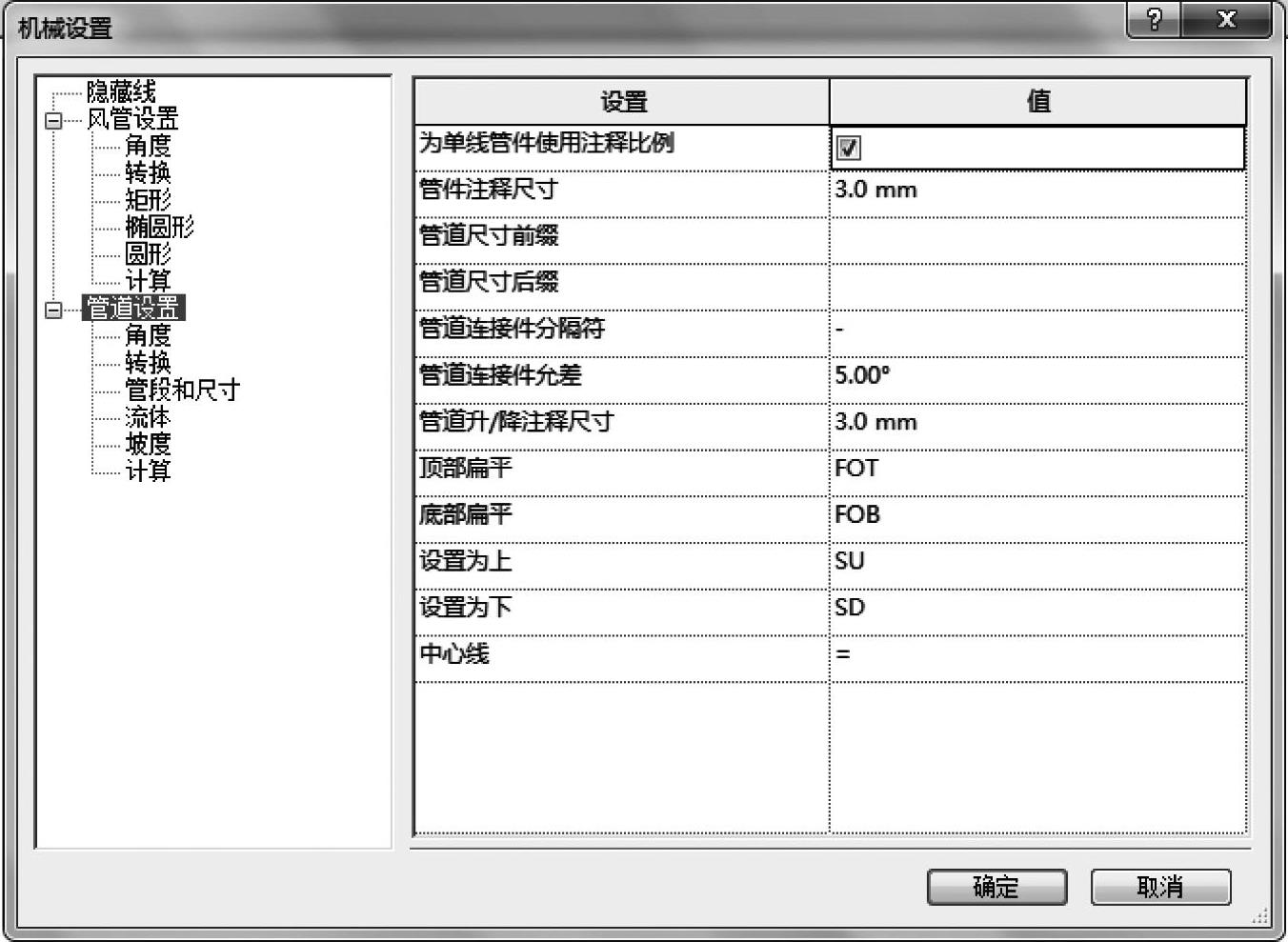

在【机械设置】对话框内选择【管道设置】，则在右侧面板中（图29-4）可以指定下列参数。

1）为单线管件使用注释比例：如果选定即表示使用【管件注释尺寸】参数所指定的尺寸来绘制管件和附件。修改该设置时并不会改变已在项目中放置的构件的打印尺寸。

2）管件注释尺寸：指定在单线视图中绘制的管件和附件的打印尺寸。无论图纸比例为多少，该尺寸始终保持不变。

3）管道尺寸前缀：指定管道尺寸之前的符号，显示在“实例属性”参数中。

4）管道尺寸后缀：指定管道尺寸之后的符号，显示在“实例属性”参数中。

5）管道连接件分隔符：指定当使用两个不同尺寸的连接件时，用来分隔信息的符号。

6）管道连接件允差：指定管道连接件可以偏离指定的匹配角度的度数。默认设置为【5.00°】。

7）管线升/降注释尺寸：指定在单线视图中绘制的升/降注释的打印尺寸。无论图纸比例为多少，该尺寸始终保持不变。

8）顶部扁平：指定部分管件标记中所用的符号，以指示此管件在平面中的偏心偏移量（在当前视图中不可见）。

9）底部扁平：指定部分管件标记中所用的符号，以指示此管件在平面中的偏心偏移量（在当前视图中不可见）。

10）设置为上：指定部分管件标记中所用的符号，以指示此管件在平面中的偏心偏移量（在当前视图中不可见）。

11）设置为下：指定部分管件标记中所用的符号，以指示此管件在平面中的偏心偏移量（在当前视图中不可见）。

12）中心线：指定部分管件标记中所用的符号，以指示此管件在平面中的偏心偏移量（在当前视图中不可见）。

图 29-4
