14.3.1  创建明细表

1）打开起始文件WFP-RA2015-14-SchedulesA.rvt。

图 14-12

2）在【视图】选项卡下【创建】面板中的【明细表】下拉菜单中选择【明细表/数量】，打开【新建明细表】对话框。

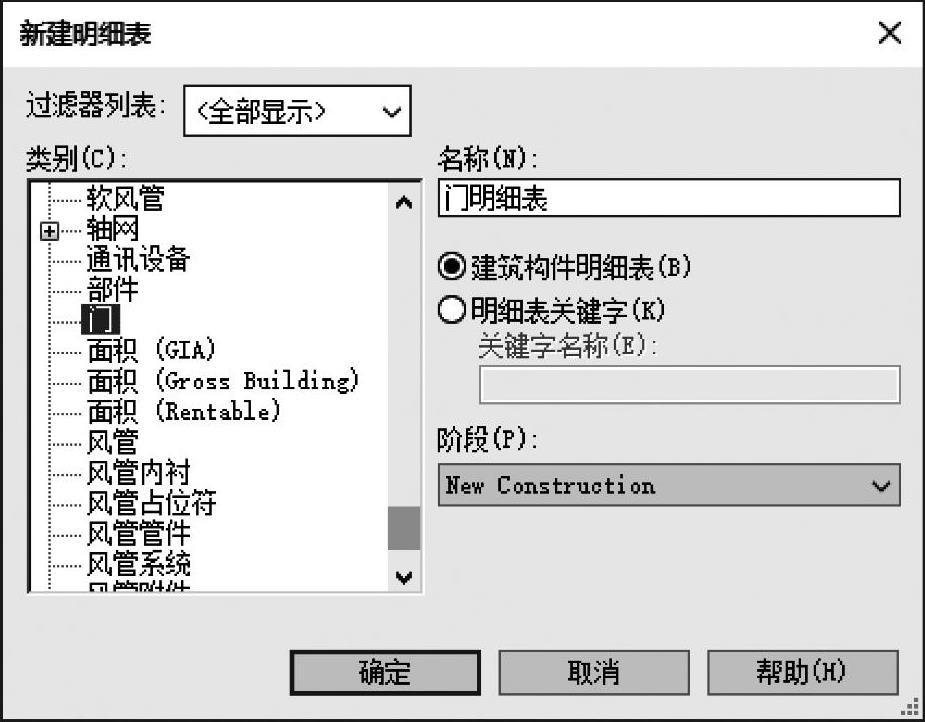

3）在【类别】列表中选择【门】，确保选中【建筑构件明细表】，设置完成后单击【确定】按钮以启动【明细表属性】对话框，如图14-12所示。

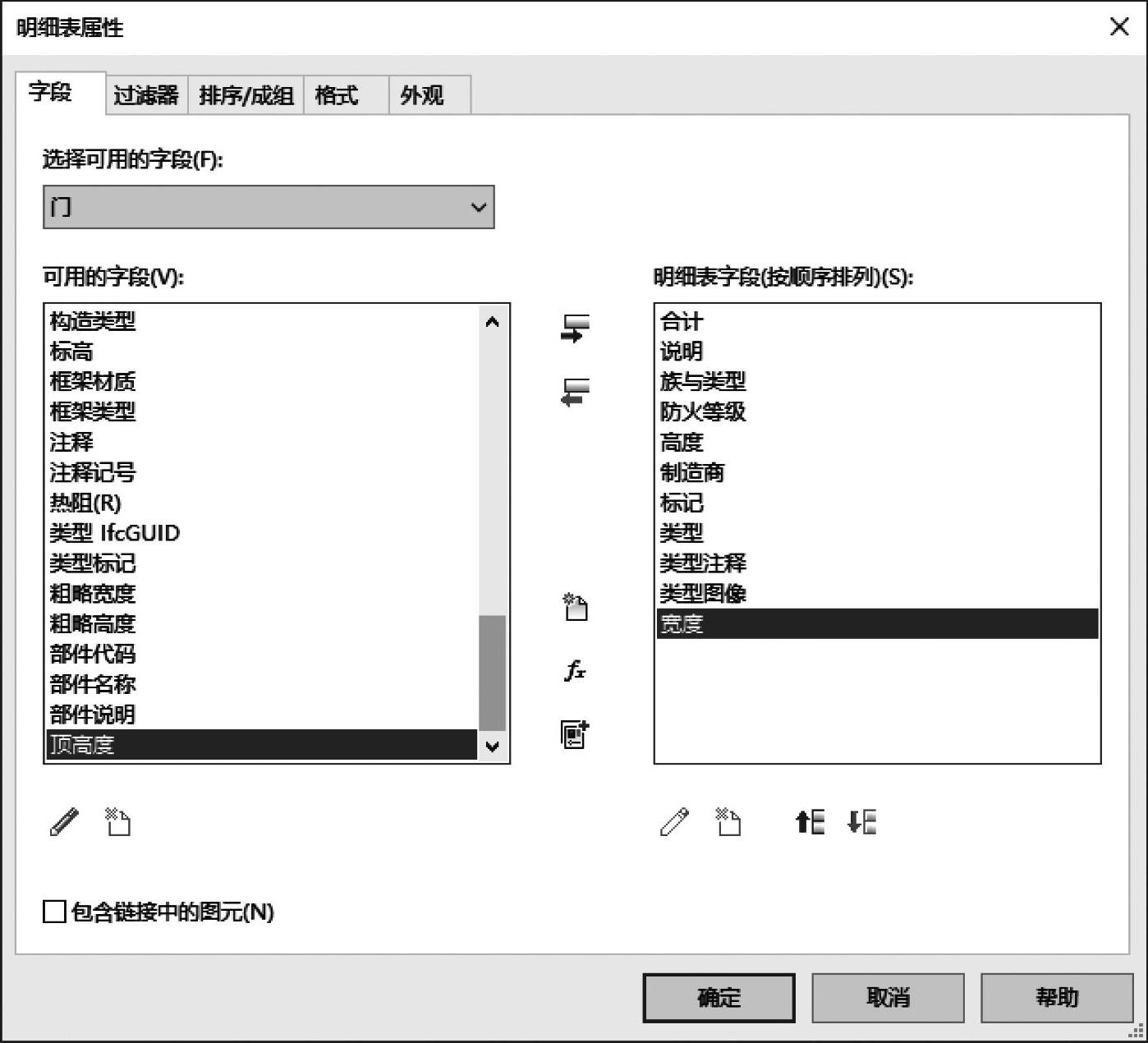

4）在【明细表属性】对话框中添加以下字段：合计、说明、族与类型、防火等级、高度、制造商、标记、类型、类型注释、类型图像及宽度，如图14-13所示。

5）在【选择可用的字段】下拉菜单中选择【从房间】，并从【可用的字段】中【添加】字段【从房间：编号】，然后通过在【选择可用的字段】下拉菜单中选择【到房间】，并从【可用的字段】中【添加】字段【到房间：编号】，以增加新的字段，如图14-14所示。

图 14-13

6）单击【确定】按钮以生成这个阶段的明细表。
