30.6  颜色方案

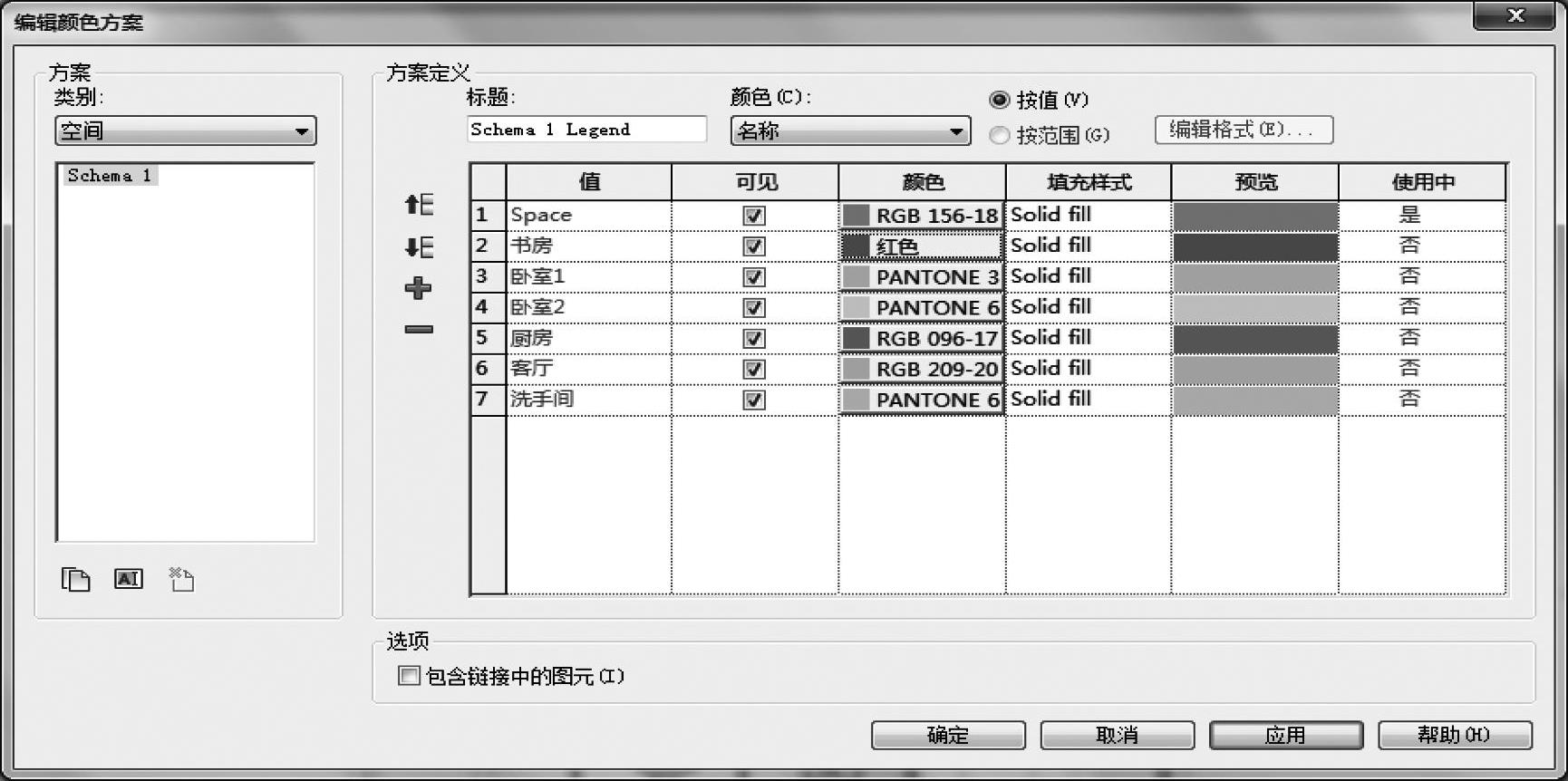

在【分析】选项卡下【空间和分区】面板的下拉列表中可以启动【颜色方案】（图30-20）。颜色方案用于以图形方式表示空间类别。例如，可以按照房间名称、面积、占用或部门创建颜色方案。如果要在楼层平面中按部门填充房间的颜色，请将每个房间的【部门】参数值设置为必需的值，然后根据【部门】参数值创建颜色方案，接着可以添加颜色填充图例，以标识每种颜色所代表的部门。可以根据以下内容的参数值应用颜色方案：①房间；②面积；③空间或分区；④管道或风管。

若要为MEP图元使用【颜色方案】，必须先在项目中定义房间、面积、空间、分区、管道或风管。【颜色方案】可根据模型中的空间、分区、房间或面积应用于二维视图中，这对交流设计意图和分析结果有很大意义。

空间的默认颜色方案会根据名称字段对视图进行涂色，参数中的每个具体数值也会以该名称字段为基础被自动分配不同的颜色。在利用面积、周长或者用户自定义数字参数对空间进行估算时，估算结果会根据不同的范围采用不同的颜色，如图30-21所示。

图 30-20

图 30-21
