13.4.8 注释
2025年09月26日
13.4.8 注释

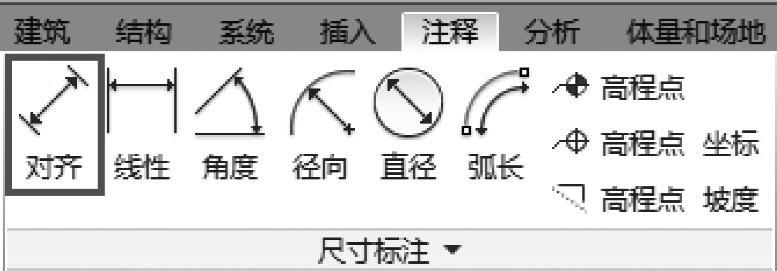

1）在【注释】选项卡下【尺寸标注】面板中，选择【对齐】，如图13-57所示。

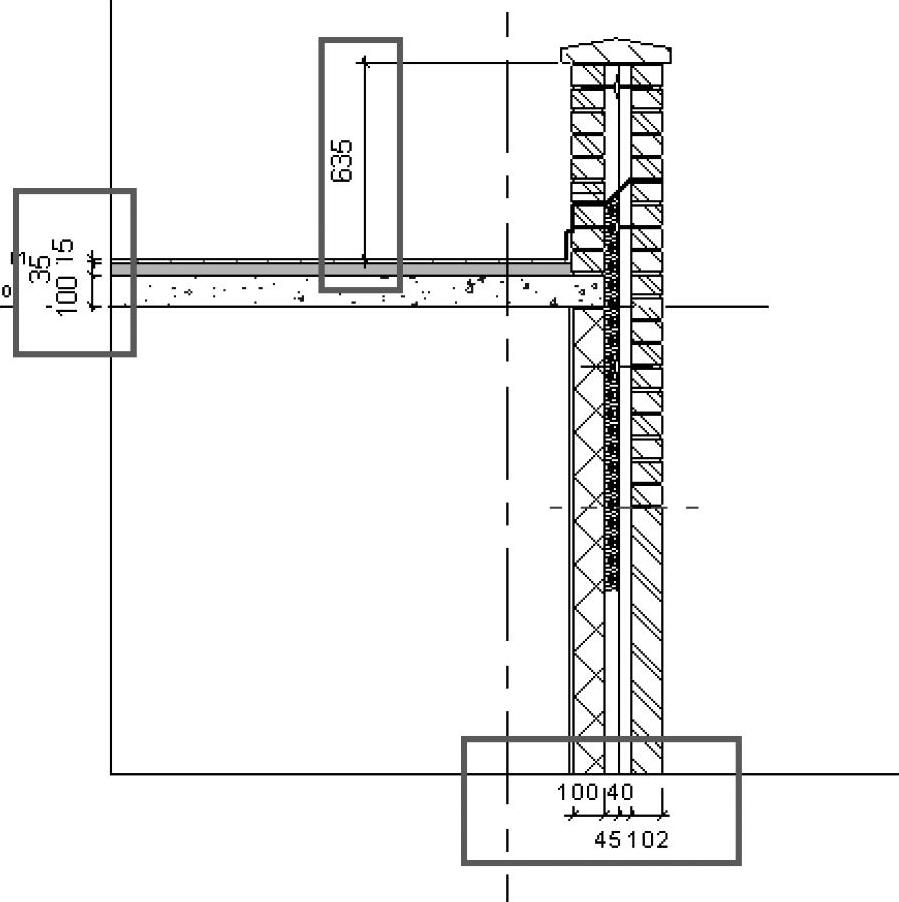

2）在如图13-58所示的位置处进行尺寸标注。
图 13-57
图 13-58

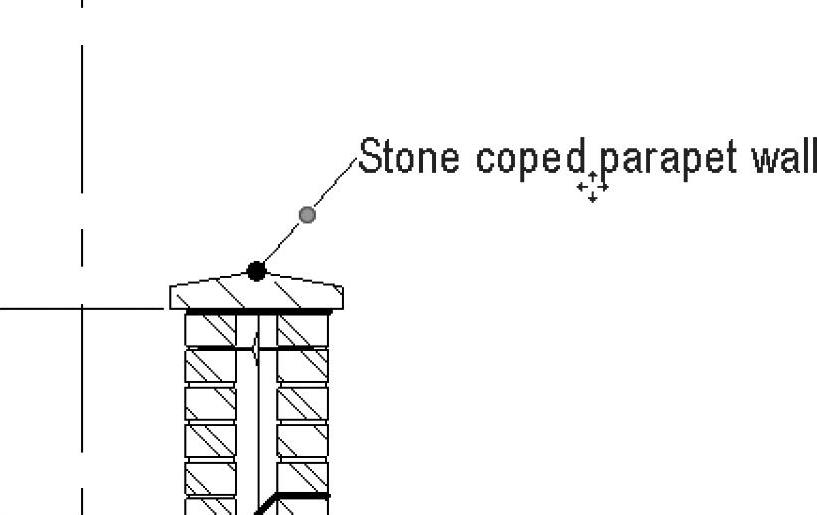

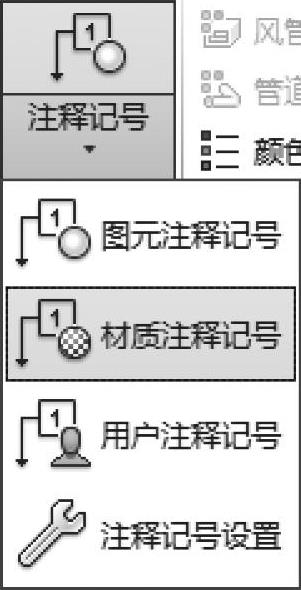

3）在【注释】选项卡下【标记】面板中，选择【注释记号】下拉菜单中的【材质注释记号】，如图13-59所示。

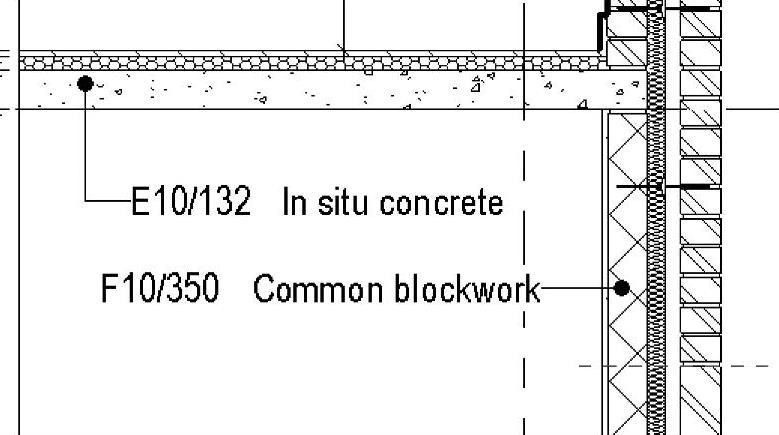

4）在如图13-60所示的位置上，进行材质注释。
图 13-59
图 13-60

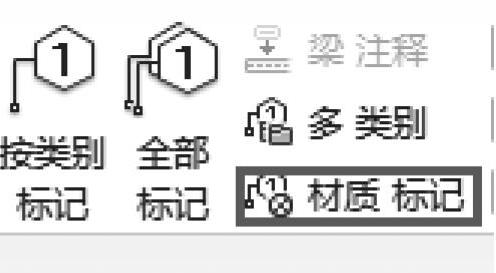

5）在【注释】选项卡下【标记】面板中，选择【材质标记】，如图13-61所示。

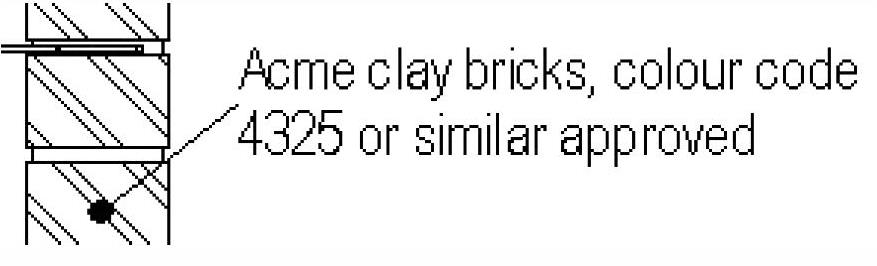

6）选择砖墙的外侧并放置其标记，如图13-62所示。
图 13-61
图 13-62
7）在【注释】选项卡下【标记】面板中，选择【多类别】。在如图13-63所示的位置上，标记图元。

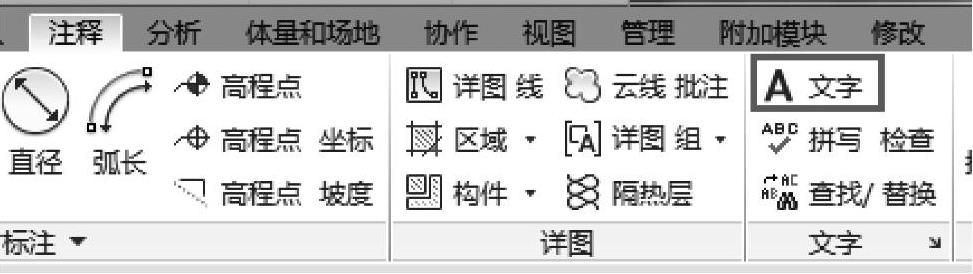

8）在【注释】选项卡下【文字】面板中，选择【文字】，如图13-64所示。
图 13-63
图 13-64

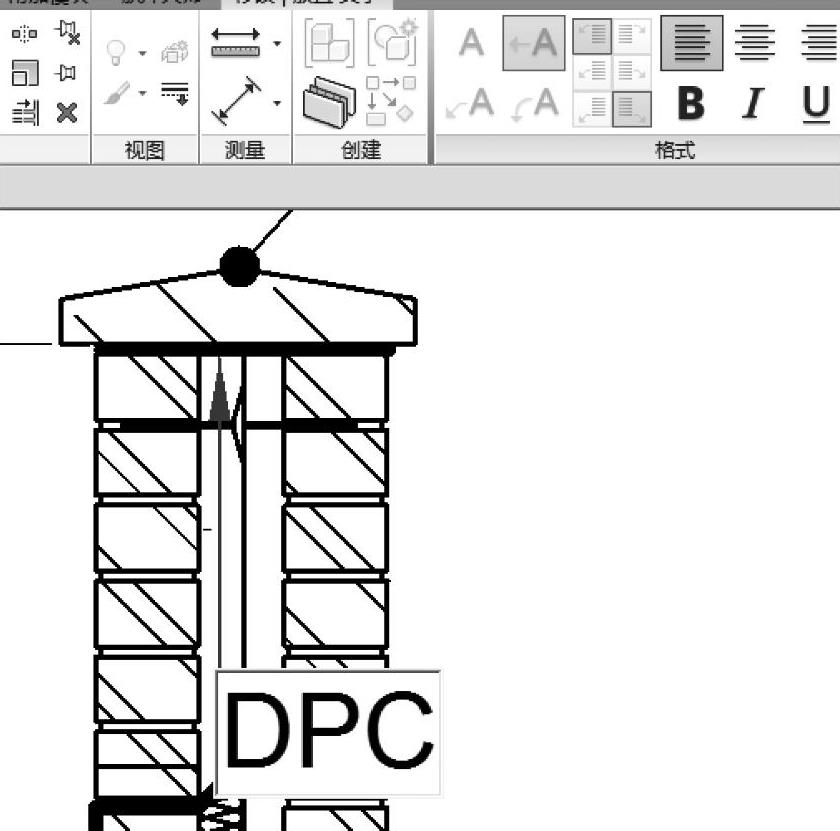

9）确保【类型选择器】中文字类型为【文字3mm】，在【格式】面板中选择【一段引线】，放置并输入文字【DPC】，如图13-65所示。
10）最终完成注释操作的效果，如图13-66所示。
图 13-65
图 13-66

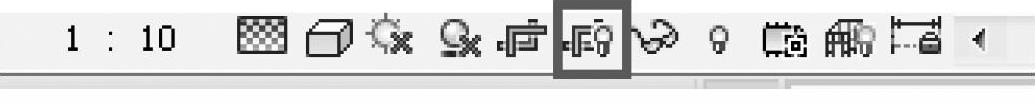

11）在【视图控制栏】中，选择【隐藏裁剪区域】（图13-67），完成本单元练习。
图 13-67
