9.4.1 楼梯（按草图）
2025年09月26日
9.4.1 楼梯（按草图）
1）打开项目起始文件WFP-RAC2017-09-StairA.rvt。
2）在【项目浏览器】中打开【楼层平面：Ground Floor】视图。
3）在绘图区域的空白处右击，在弹出的菜单中选择【区域放大】（图9-18），将方框所显示的区域放大，如图9-19所示。
4）从【建筑】选项卡【楼梯坡道】面板中打开【楼梯】的下拉菜单，选择【楼梯（按草图）】。
5）在【修改创建楼梯草图】上下文选项卡的【绘制】面板中选中【梯段】，选择【圆心-端点弧】绘图工具，如图9-20所示。
6）如图9-21所示，选择参照平面标有A的十字交叉点来定义圆弧的中心点，然后选择标有B的十字交叉点来定义圆弧的半径和楼梯的起点，移动光标，拖曳梯段经过点C来定义楼梯梯段的长度，确定好楼梯位置后单击。
注意：梯段长度将受限于踢面之间的距离，以及达到理想高度所需的踢面数量。
7）从【项目浏览器】中打开【3D：MainStair】视图。

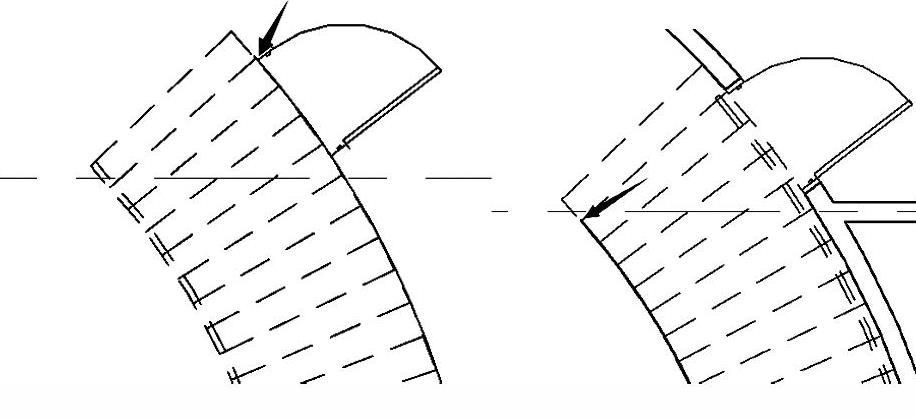

图 9-22

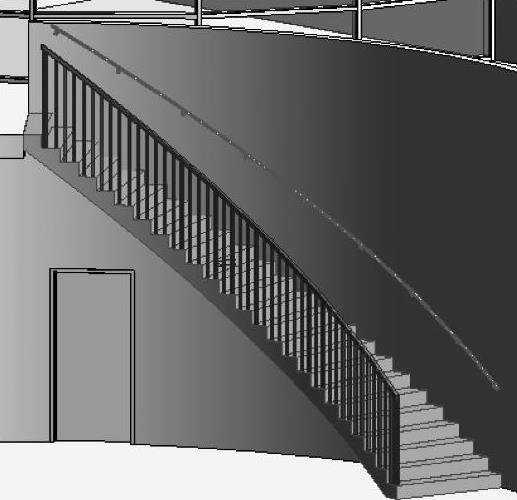

图 9-23

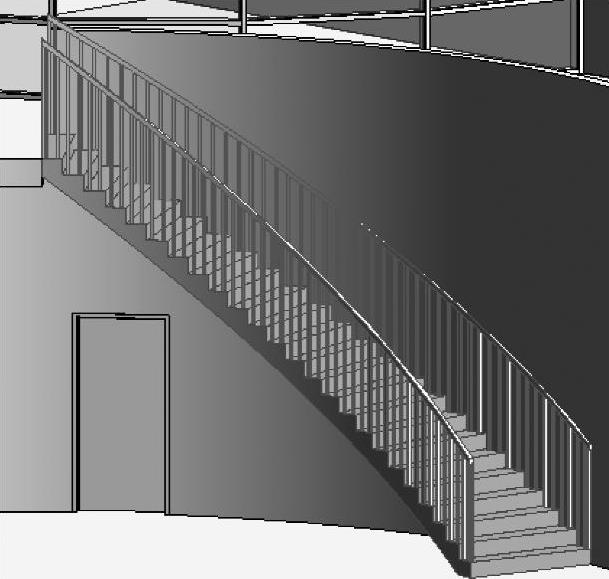

图 9-24

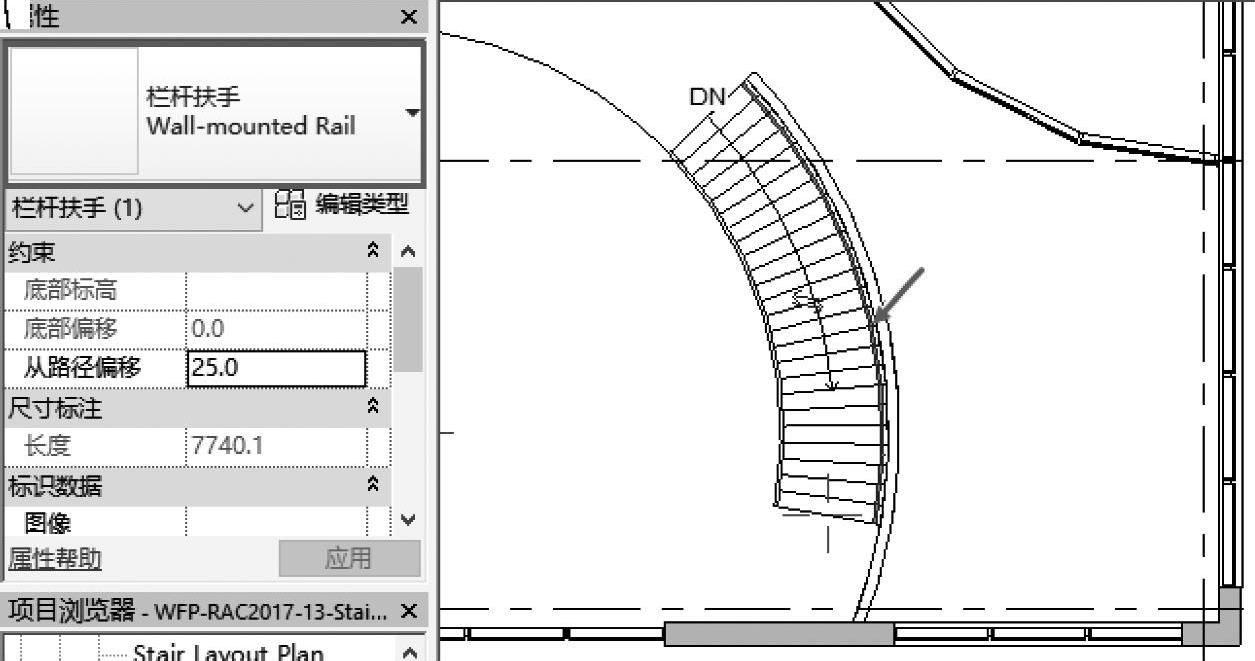

图 9-25
