17.10 生成剖面图

1）在【项目浏览器】中打开【楼层平面：Ground Floor】视图。

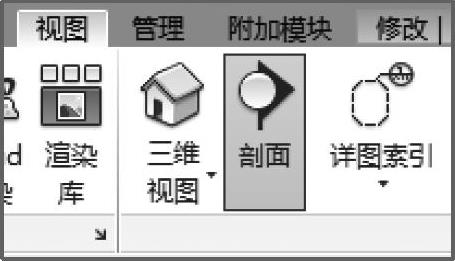

2）在【视图】选项卡下【创建】面板中，选择【剖面】工具，如图17-58所示。

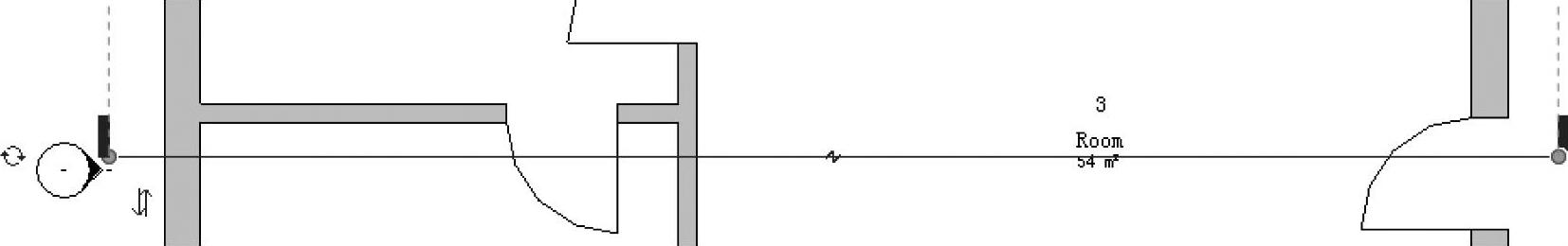

3）在左侧外墙的外面单击，选取的点大约定在建筑的中心处（确定起点）。向右平移光标，穿过右侧外墙到达外部，单击确定终点，如图17-59所示。

图 17-58

图 17-59

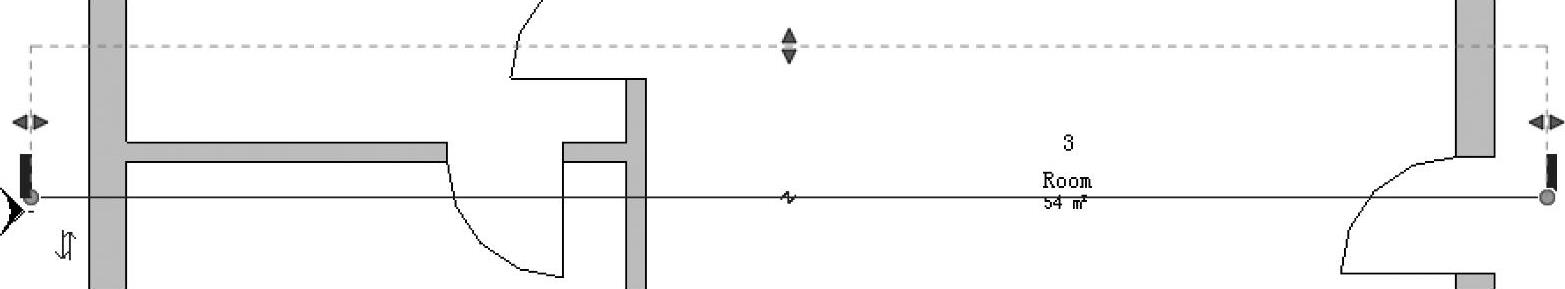

4）这样就沿着建筑的中心点生成了一个横向截面。单击上下箭头处的下箭头向下拉动，调整剪裁平面（截面深度）的大小，如图17-60所示。连续按两下<Esc>键取消选择。

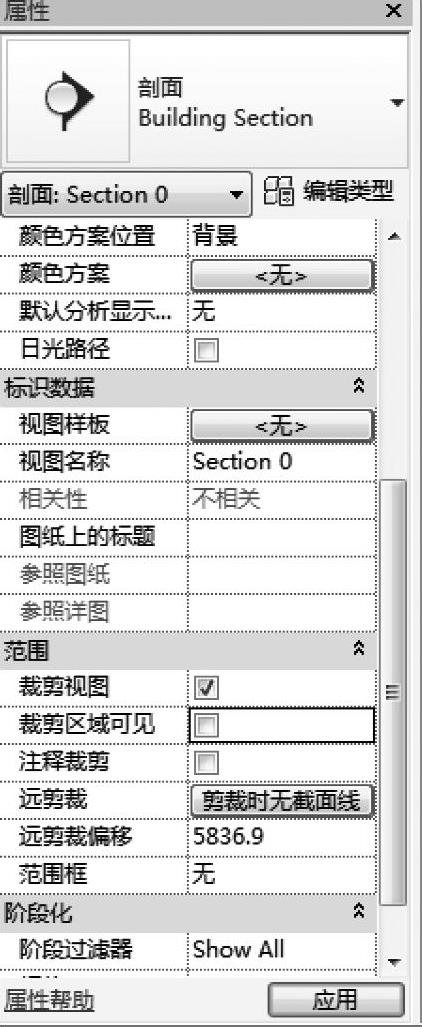

5）在【项目浏览器】中打开【剖面：Section0】视图。在剖面视图的【属性】面板中，向下滚动鼠标，在【范围】选项栏中取消勾选【剪裁区域可见】，如图17-61所示。

图 17-60

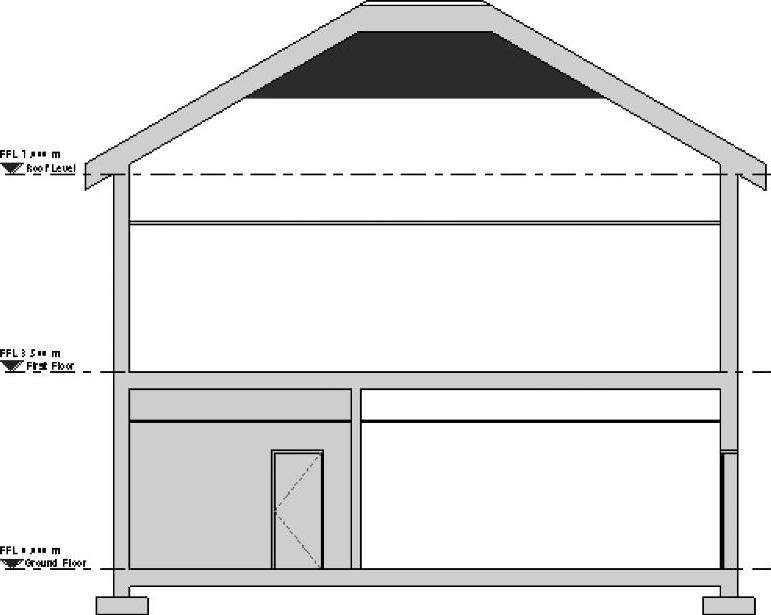

6）单击【应用】按钮，视图周围的边框就隐藏起来了，如图17-62所示。

图 17-61

图 17-62

注意：设置模型视图时，同时勾选【剪裁视图】和【裁剪区域可见】会很有帮助。可以通过调整裁剪范围框，使视图达到要求时再次把它们关闭即可（尤其在图纸上把视图描绘出来之前）。
