20.3.4 练习创建独立基础和桩基础
这些独立的基础类型可以由用户自己创建，也可以从Revit族库中预先载入。它们属于可载入族而非系统族（详见族讲解单元），也是我们最常使用的基础类型，我们将放置简单的独立基础和两个不同种类的桩基础。
1）在【项目浏览器】中打开【结构平面：Foundation】视图。
2）放大办公区轴网A4到C7区域。
3）在【结构】选项卡下【基础】面板中选择【独立】。

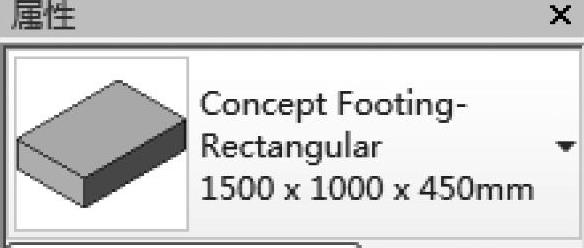

4）在类型选择器中，选择基础类型为【Concept Footing Rectangular 1500×1000×450mm】（图20-26）。

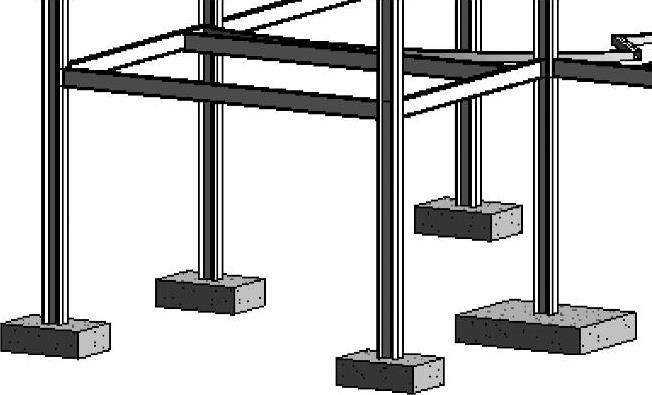

5）将基础放置在如图20-27所示的六个位置上，修改并完成地基尺寸使用。现在，打开3D视图和南立面，确定位置是否放置正确，如图20-28所示。注意：在平面视图中放置基础时，该基础可通过在插入之前使用空格键，按45°增量旋转。
图 20-26
图 20-27
现在要将规格为2400mm×12000mm×450mm的基础添加在轴网B6中。
6）在【项目浏览器】中打开【结构平面图：Foundation】视图。

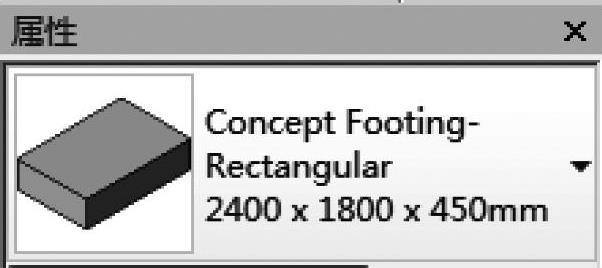

7）在【结构】选项卡下【基础】面板中选择【独立】，并在类型选择器中选择基础类型为【Con- cept Footing Rectangular 2400×1800×450mm】（图20-29）。
图 20-28
图 20-29

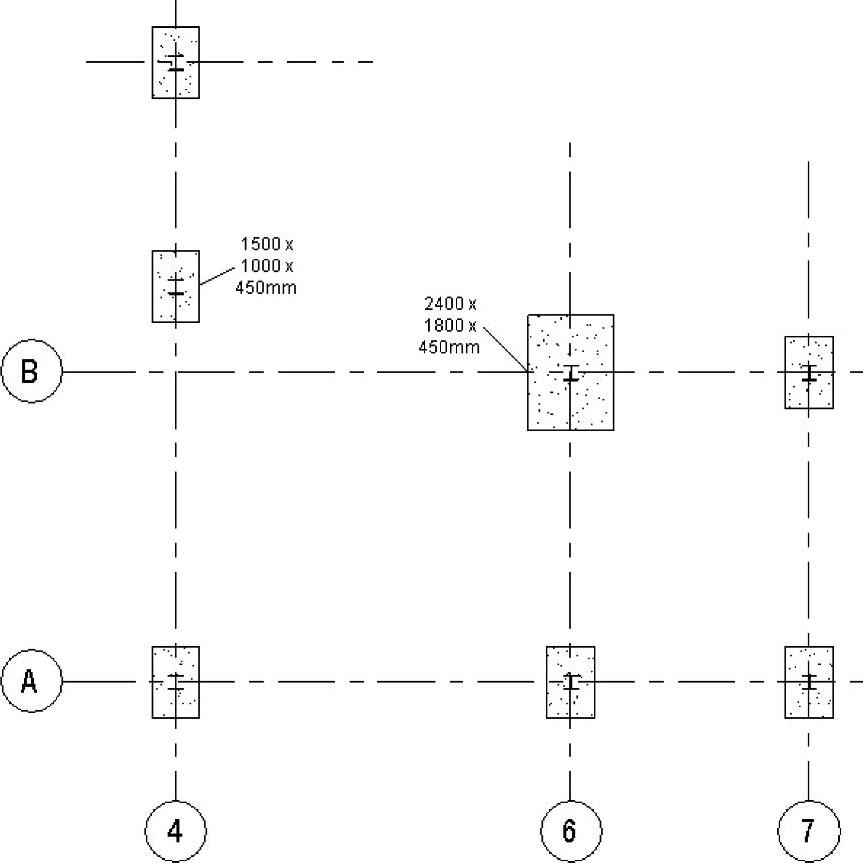

8）将基础放置在轴网B6中，修改并完成设置。打开3D视图和南立面，检查位置是否正确。对于建筑中剩下的柱体，我们现将放置桩基础。
9）在【项目浏览器】中打开【结构平面图：Foundation】视图。
10）在【结构】选项卡下【基础】面板中选择【独立】。

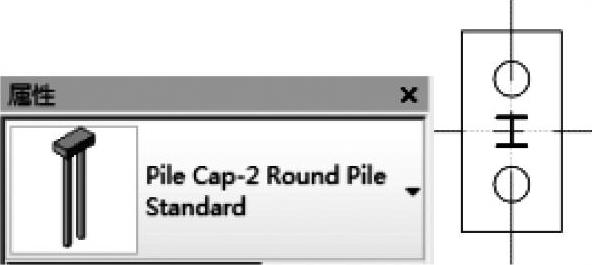

11）在类型选择器中选择桩类型为【PileCap-2Round Pile Standard】（图20-30）。

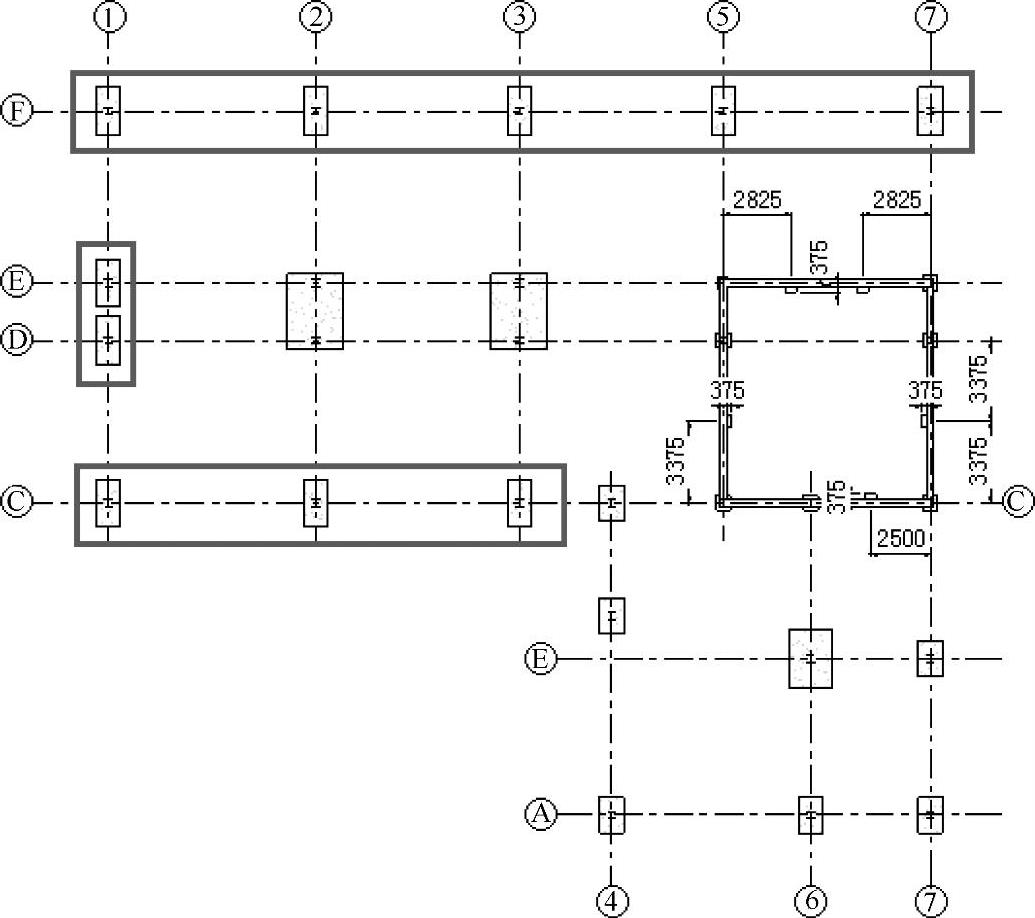

12）将桩基础放置在如图20-31所示的十个位置上。
图 20-30
图 20-31
13）在类型选择器中选择桩类型为【PileCap-4Round Pile Standard】（图20-32）。
图 20-32

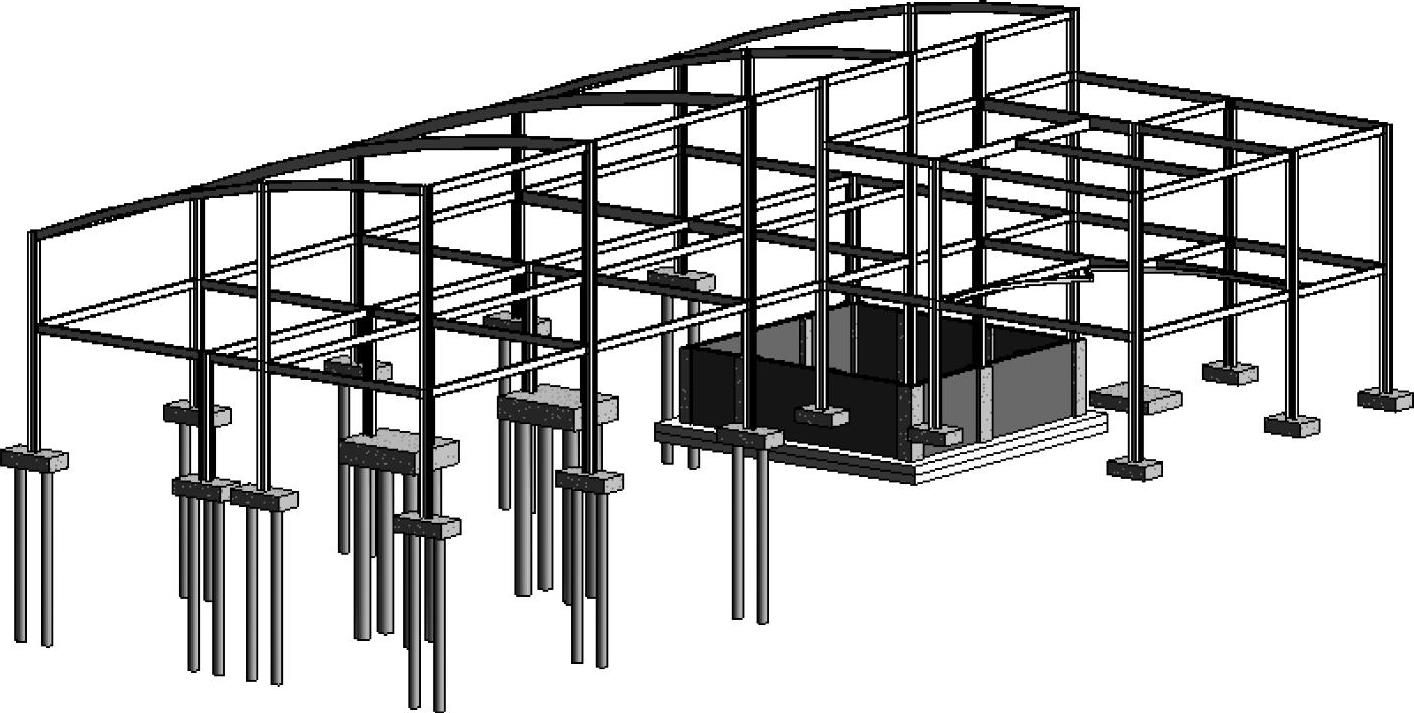

14）将桩放置在平面视图中剩余的两个位置上，修改并完成。打开3D视图，对比放置结果，如图20-33所示。
图 20-33
