27.1  风管机械设置

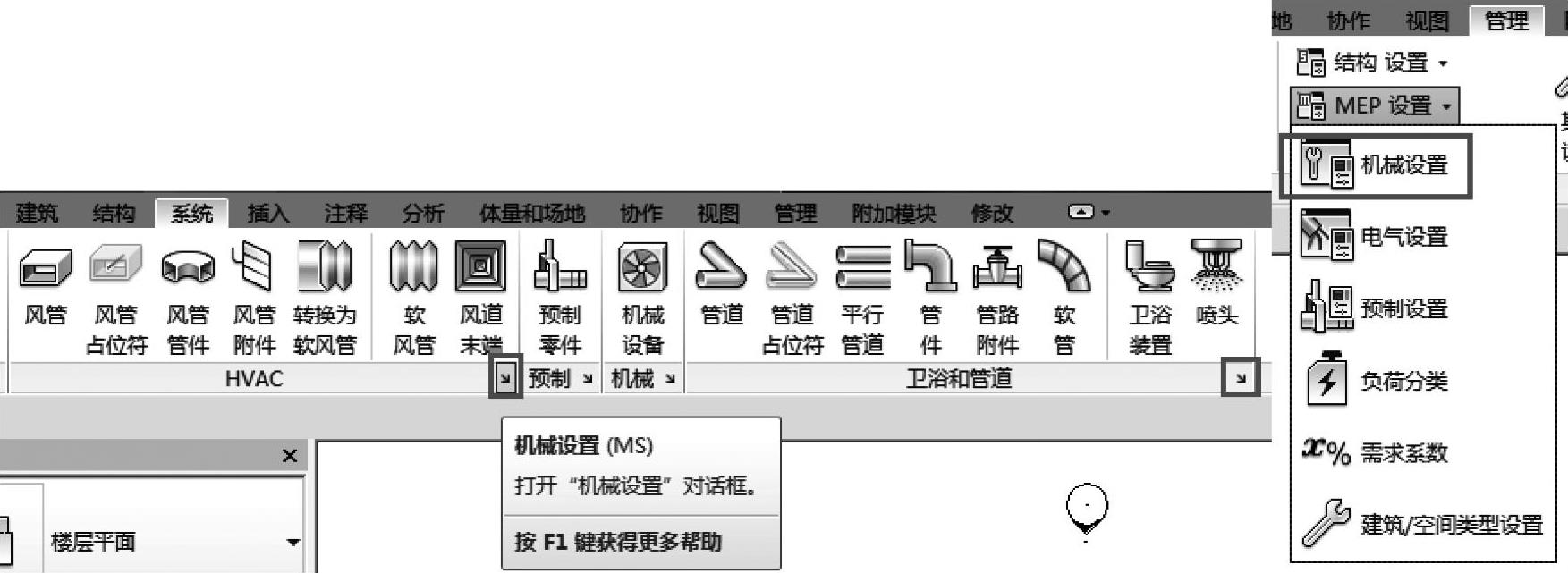

在创建任何机械系统之前，在本公司或行业的MEP标准与系统默认设置不一致时，用户要对属性设置进行修改重新设定。在Revit软件内启动【机械设置】对话框的方法有两种：在【系统】选项卡下【HVAC】或【卫浴和管道】面板中单击右下角处的斜箭头打开【机械设置】对话框；或者在【管理】选项卡下，【设置】面板中的【MEP设置】选项下拉列表中选择【机械设置】，启动【机械设置】对话框，如图27-2所示。

图 27-2

【机械设置】对话框（图27-3）中的属性用来配置和指定默认的风管系统设置和管道系统设置，并包含很多不同的参数。参数包括【隐藏线】【坡度】【角度】【管段和尺寸】【流体】和【计算】等。
