33.4.10  定义类型

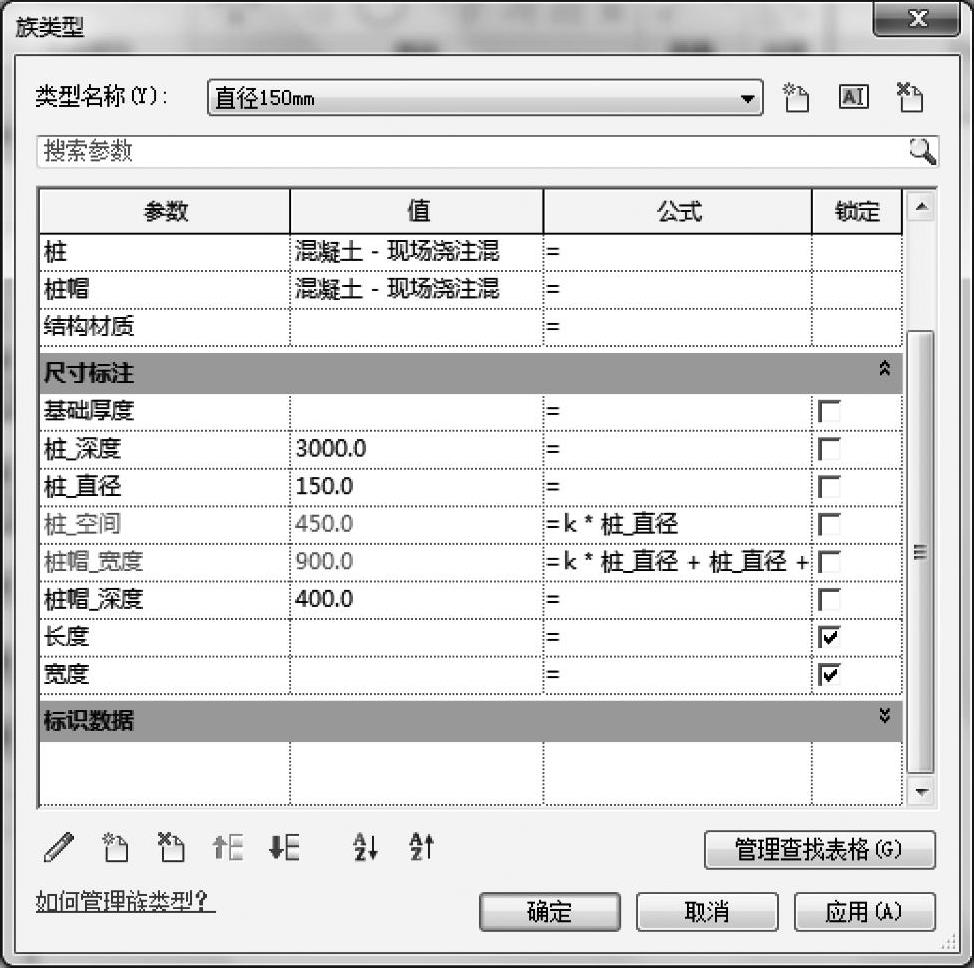

1）在【族类型】对话框选择【新建类型】，创建一个名为【直径150mm】的新类型，并做如（图33-76）所示的设定：【桩帽_深度】为【400.0】；【桩_直径】为【150.0】；【桩_深度】为【3000.0】。

2）设置完成后单击【确定】按钮。

按照上述步骤我们可以创建其他新类型，以供项目实际需求选择。

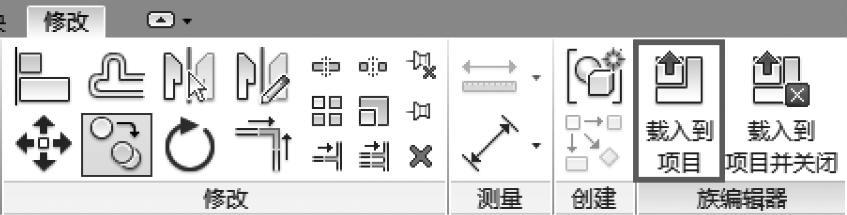

3）创建完成后可以通过【载入到项目】（图33-77）将其载入到项目中进行使用。

现在，我们已经成功创建了一个可用于今后项目的全面参数化的桩基础。将桩基础保存到库里，以便后期使用。建议针对不同的要求创建一个构件库，和Revit的加载库分开运行。因为软件要定期更新，任何人都不想在更新过程中丢掉自己的劳动成果。如果需要，可以对构件库进行管理和发展。

图 33-76

图 33-77
