32.5 放样融合
2025年09月26日
32.5 放样融合
1）在【项目浏览器】中打开【楼层平面：场地】视图，删除之前的图形或者将其移至一旁。
图 32-47

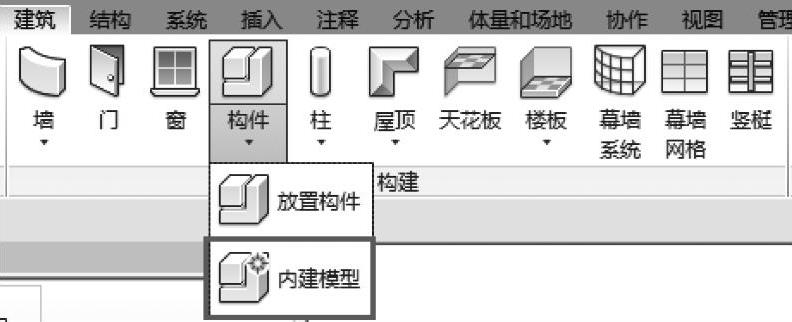

2）在【建筑】选项卡下【构建】面板中，选择【构件】下拉菜单中的【内建模型】，如图32-47所示。

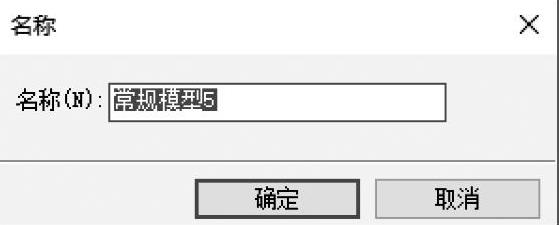

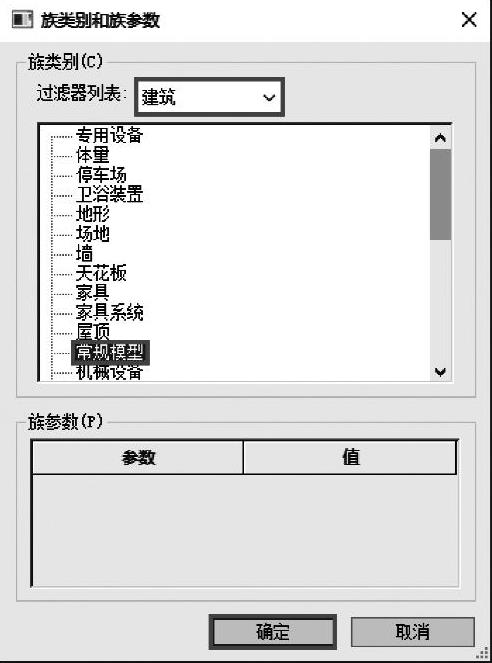

3）在【族类别和族参数】对话框中，选择【常规模型】之后，在下一个对话框中，接受建议名称，如图32-48、图32-49所示。

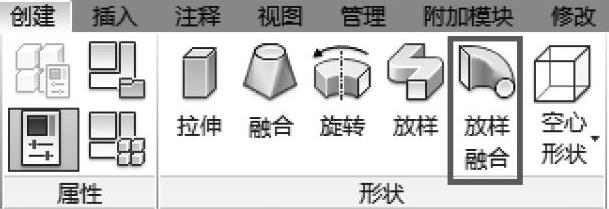

4）在【创建】选项卡下【形状】面板中选择【放样融合】，如图32-50所示。

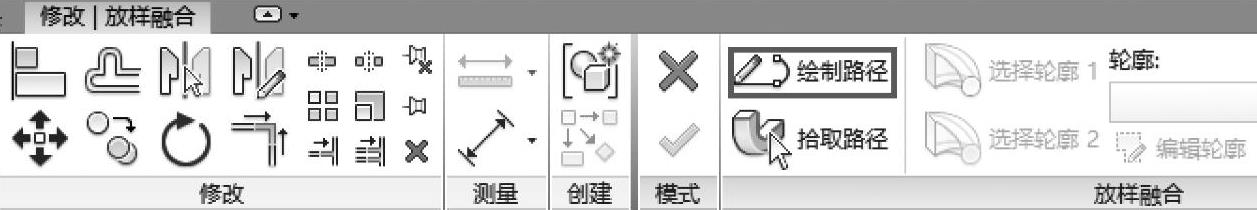

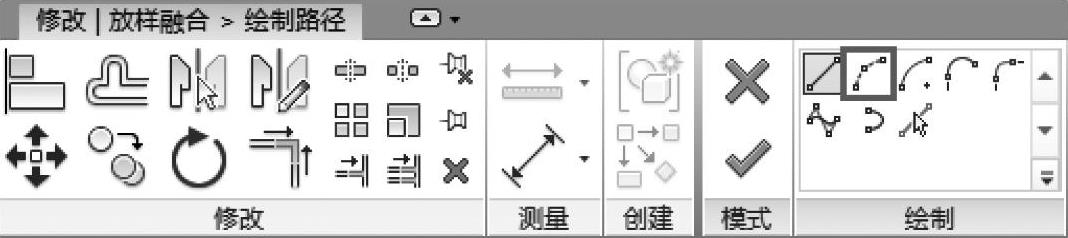

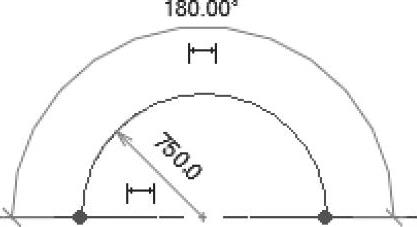

5）选择【放样融合】板块中的【绘制路径】（图32-51），使用【绘制】面板中的【起点-终点-半径弧】工具（图32-52），为放样融合绘制一条路径（图32-53），路径可以是开口的，也可以是封闭的。
图 32-48
图 32-49
图 32-50
图 32-51
图 32-52
图 32-53
6）单击【完成编辑模式】。

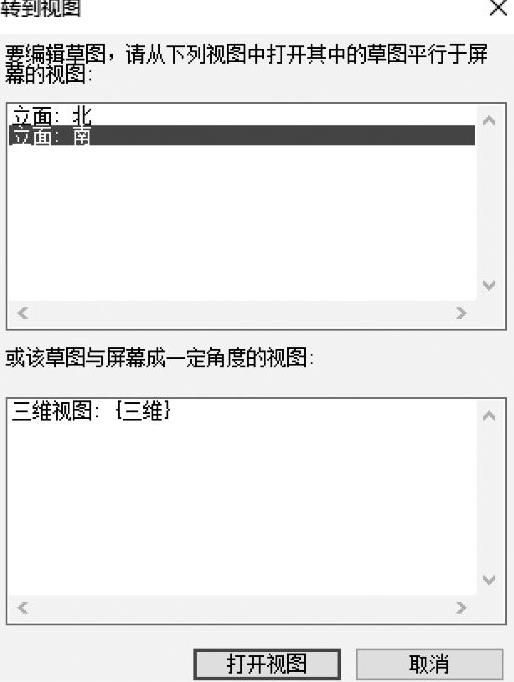

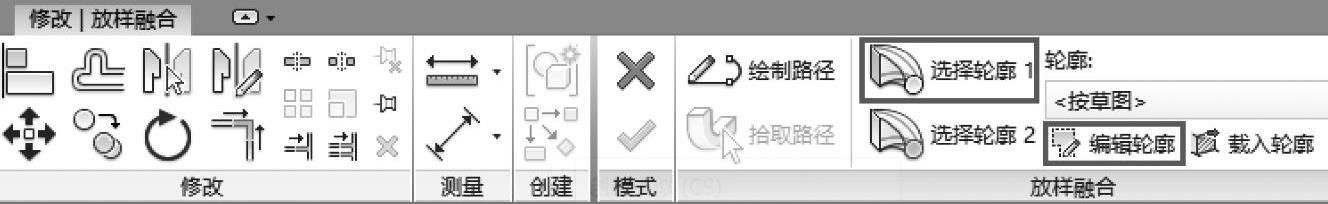

7）在【放样融合】板块中选择【选择轮廓1】，然后单击【编辑轮廓】（图32-54），弹出【转到视图】对话框，选择【立面：南】，单击【打开视图】按钮，如图32-55所示。
图 32-54
图 32-55
8）使用【绘制】面板的工具为第一个轮廓绘制一个封闭的边壁线矩形，如图32-56所示。
9）单击【完成编辑模式】。

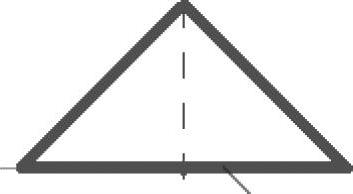

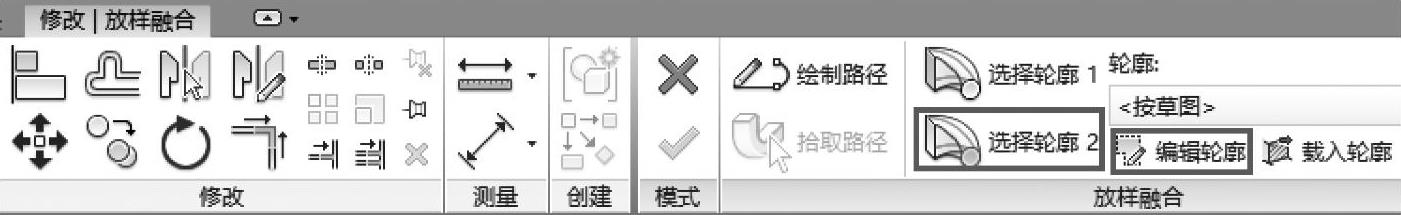

10）重复上述步骤，创建第二个轮廓，用【编辑轮廓2】（图32-57），绘制一个三角形，如图32-58所示。
图 32-56
图 32-57
11）连续两次单击【完成编辑模式】，单击【完成模型】来完成放样融合。

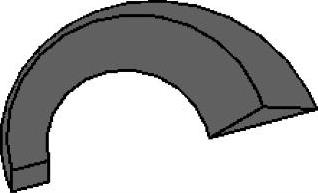

12）打开【三维视图：三维】视图检查结果，如图32-59所示。
图 32-58
图 32-59
