13.4.3 创建详图构件
2025年09月26日
13.4.3 创建详图构件

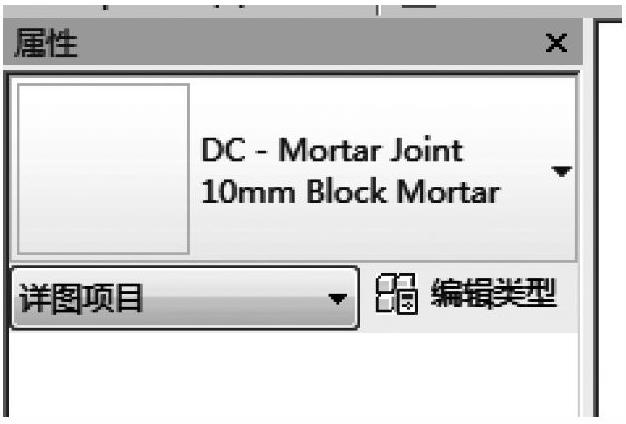

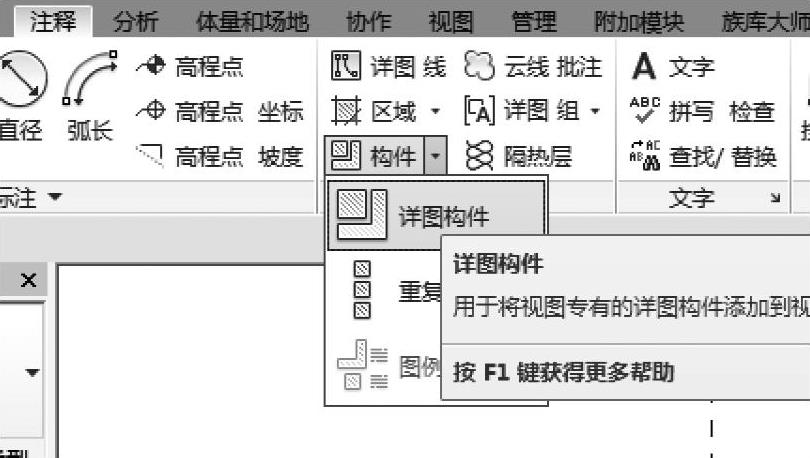

1）在【注释】选项卡下【详图】面板中选择【构件】下拉菜单中的【详图构件】（图13-32），并将构件类型设置为【DC-Mortar Joint 10mm Block Mortar】，如图13-33所示。
图 13-32

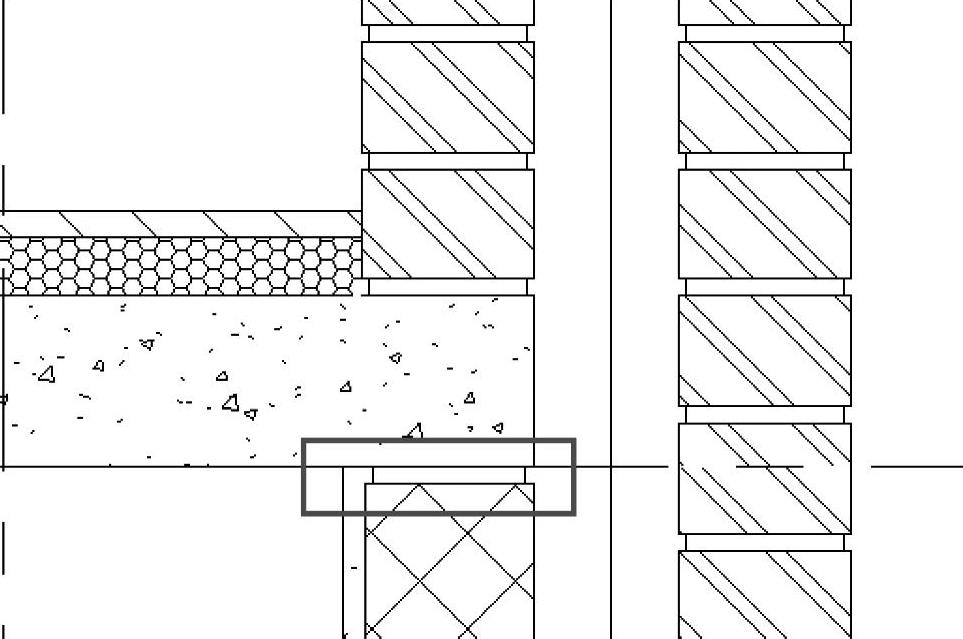

2）将详图构件放置于砌块砖的顶部（屋顶之下），如图13-34所示。
图 13-33
图 13-34

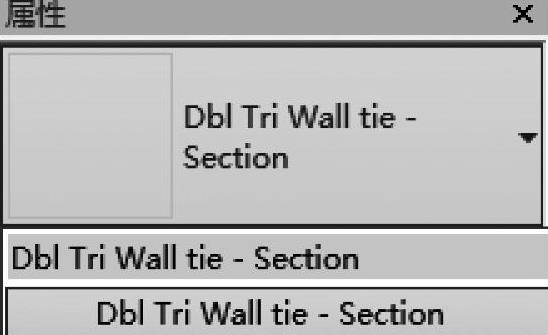

3）在【属性】面板中的类型选择器内，将构件类型更改为【DblTriWalltie-Section】，如图13-35所示。

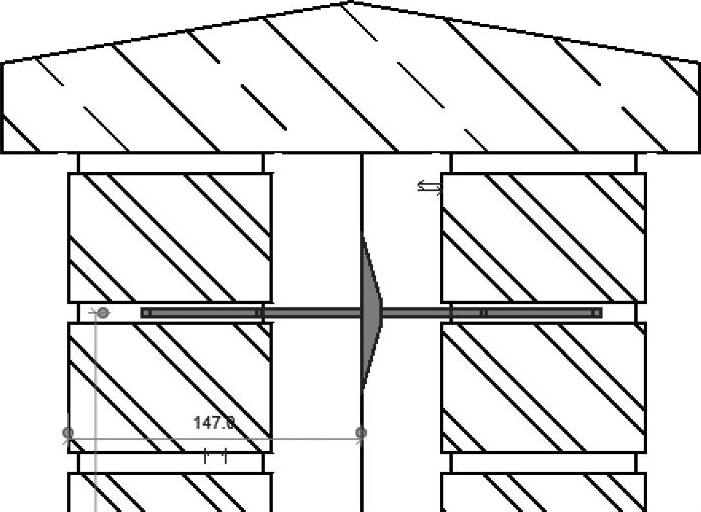

4）将图元放置于如图13-36所示的位置上。使用双向箭头或按空格键旋转图元的方向。
图 13-35
图 13-36

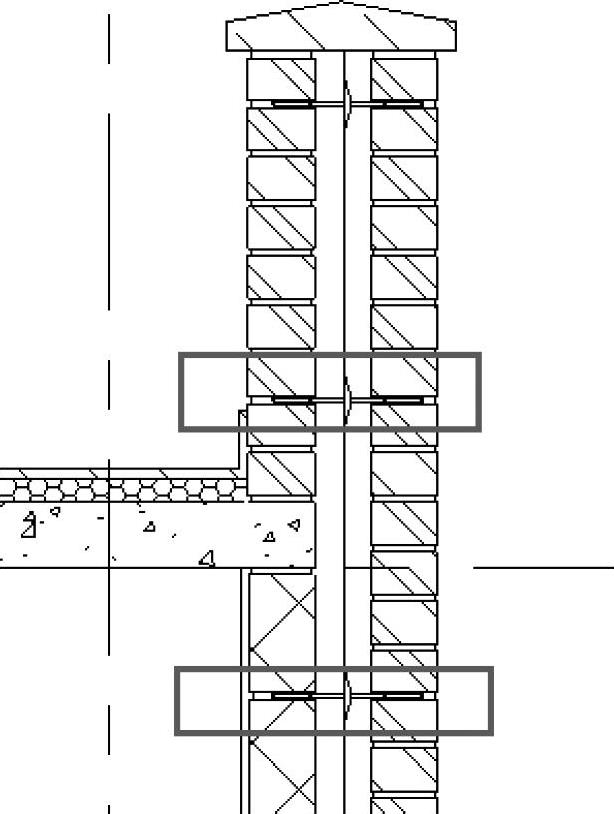

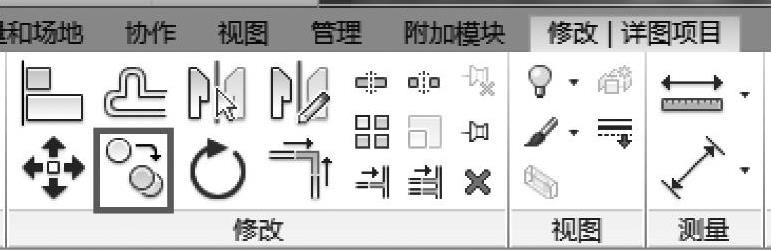

5）保证刚放置的图元为选中状态，在【修改/详图项目】选项卡下【修改】面板中，选择【复制】，如图13-37所示。分别垂直向下复制，距离为“450”和“900”，如图13-38所示。
图 13-37
图 13-38
