27.3 创建风管系统
风管系统的实体图元可以对管网的流量大小进行计算。一旦风道末端和机械设备被放置在项目中，它就能快速与供风、回风和排风系统等进行组件连接。
创建风管系统有以下两种方法：
1）最初将风道末端和机械设备放置到项目中时，它们不会被指定给任何系统。而当添加风管以连接构件时，它们将自动指定给系统。
2）可以选择构件，然后手动将其添加到系统。在构件都指定给系统后，可以让Revit生成和布置管网。
使用【系统浏览器】确认是否所有构件均已指定给正确的风管系统。在默认情况下，风管有3种系统类型：送风、回风和排风。可以创建自定义的系统类型，以处理其他类型的构件和系统。例如，可以创建高压送风系统，也可以修改系统类型的类型参数，包括图形替换、材质、计算、缩写和升/降符号。选择【项目浏览器】→【族】→【风管系统】复制现有系统类型，创建新的风管或管道系统类型（图27-15）。复制系统类型时，新的系统类型将使用相同的系统分类，然后可以修改副本，而不会影响原始系统类型或其实例。
在项目中设计机械系统时，规程专有视图至关重要。通过这些视图，可以在系统中放置和查看构件。由于构件放置在项目空间中的特定高度，因此创建的视图应该指定适当的视图范围和规程。Revit提供了多个样板，这些样板指定了定义规程专有视图所需的许多视图属性。
可以使用【调整风管大小】对话框（图27-16）为项目中风管系统的管网选择动态的调整大小的方法。

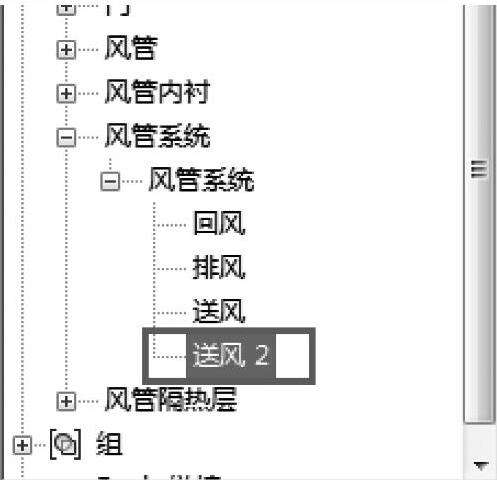

图 27-15

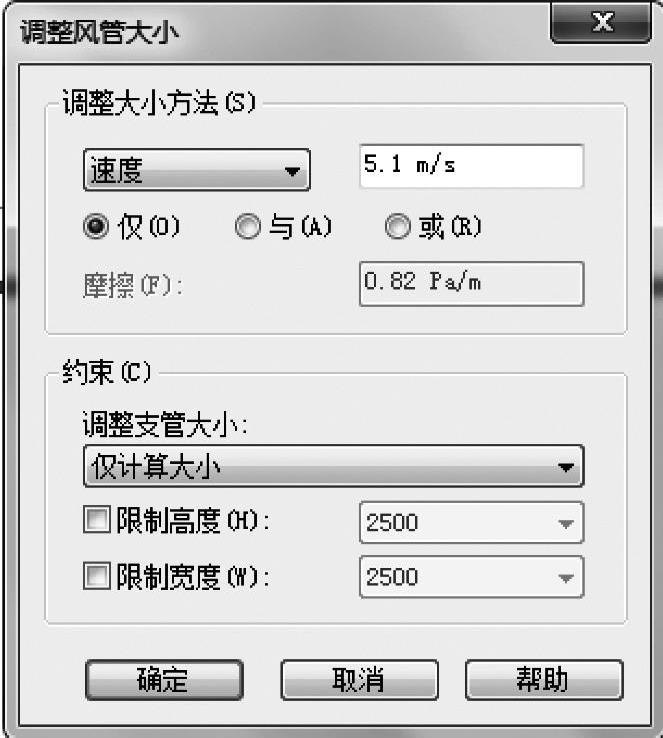

图 27-16
可以使用【摩擦】【速度】【相等摩擦】或【静态恢复】调整大小方法为风管段指定调整大小方法。调整大小可以应用到管网的管段，也可以应用到整个系统。
注意：要使用【调整风管大小】对话框指定风管尺寸，管网必须连接到具有有效风量的风管系统。
选择调整大小的方法步骤如下：
1）在视图中选择一段管网，然后单击【修改风管】选项卡下的【分析】面板中的【调整风管/管道大小】，如图27-17所示。

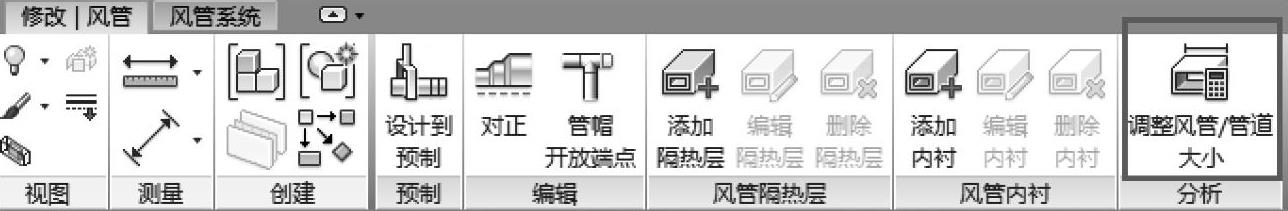

图 27-17
2）在【调整风管大小】对话框中，从下拉列表选择一种大小调整方法：【速度】【摩擦】【相等摩擦】或【静态恢复】，如图27-18所示。
如果选择【摩擦】或【速度】，将激活下列选项。
①仅：根据专用于选定方法（【速度】或【摩擦】）的参数调整风管大小。
②和：强制调整风管的大小，以满足用户为【速度】和【摩擦】指定的参数。
③或：允许根据【摩擦】或【速度】参数的最低限制调整风管的大小。
3）选择一种调整大小的方法，并为所选大小调整方法指定参数。
指定支管调整大小限制的方法如下。
1）可以限制风管管段的尺寸，从限制条件下拉列表中选择一个选项，然后使用限制大小选项指定风管尺寸的绝对限制。从下拉列表中选择下列限制条件之一。

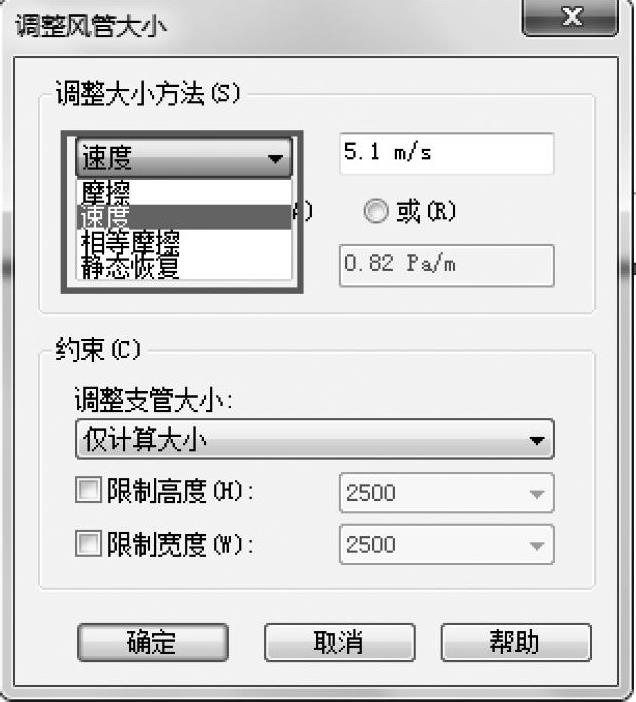

图 27-18
①仅计算大小：选定风管管段的大小由选定的调整大小的方法决定，而且不受其他条件的约束。
②匹配连接件大小：支管中选定风管管段的大小由支管和干管之间的连接件的大小决定，上限是管网中的第一个连接。
③连接件和计算值中的较大者：选定风管管段的大小由两个决定因素中的较大者决定。如果连接件的大小小于按照调整大小和调整大小方法计算的大小，将使用计算大小；如果连接件的大小大于按照调整大小和调整大小方法计算的大小，将使用连接件的大小。
2）如有必要，勾选【限制高度】和【限制宽度】，然后输入一个数值，可对选定风管管段的大小指定绝对限制。
