4.2.1  视图可见性/图形替换

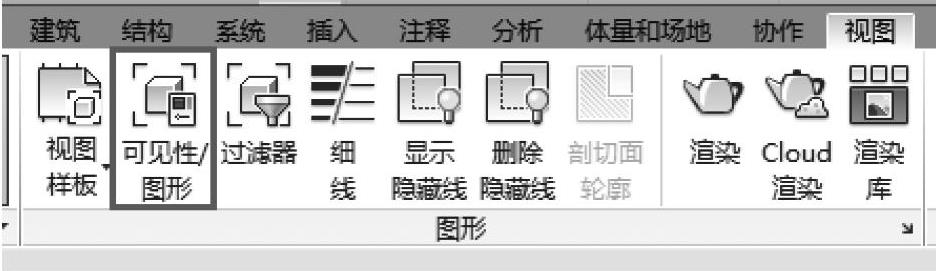

在【视图】选项卡下（图4-21）【图形】面板中可以打开【可见性/图形替换】对话框（图4-22）。还可以通过快捷键<VV>或<VG>启动视图【可见性/图形替换】对话框。

在某一布局中，【对象样式】对话框中图元类别的匹配选项分为【模型类别】和【注释类别】，分别由不同选项所控制。此外，还有【导入的类别】选项，以控制链接CAD文件和Revit文件等外部导入数据文件的显示形式和可见性。【过滤器】选项可以重新设置满足特定标准的图元，如墙体火灾评级为30分钟，颜色为红色。

图 4-21

图 4-22

随着软件中更多先进的功能引入到项目中，额外选项也越来越多，使设计选项和工作集可引入更多功能，从而引入更多控制视图外观的选项。正如单元2所提到的，模型类别和注释类别并不是3D和2D的划分，而是对象与模型类别中的墙体、门、柱与注释中的轴网、标高和符号等图元类别的对比。

视图【可见性/图形替换】选项允许对视图中构件的每一类别的视图和图形外观进行修改，允许修改在对象样式设置中默认的对象的线条和图案，以及半色调和透明度来减少本视图中次要图元的影响。同样可以重新设置每个视图中各个类别的细节的层级，如墙体作为主体，其他图元则处于更精细的层级。

所有上述修改仅可应用于当前视图，仅可通过创建视图样板将其应用到其他视图中。
