9.1.1 楼梯（按按件）
2025年09月26日
9.1.1 楼梯（按按件）

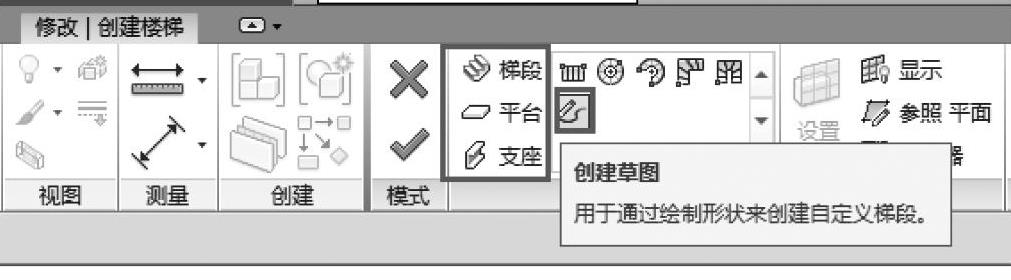

在【修改创建楼梯】选项卡中，Revit提供了建造楼梯所需的精选构件类型，其中包括梯段、平台、支座及创建构件草图的选项（图9-3），使用这些楼梯构件将组成完整的楼梯。这一过程提供了类型属性范围之内的所需选择，从而提高制作特点及细节设计方面的精确性，同时还提供楼梯计算的所有自动化功效。
图 9-3

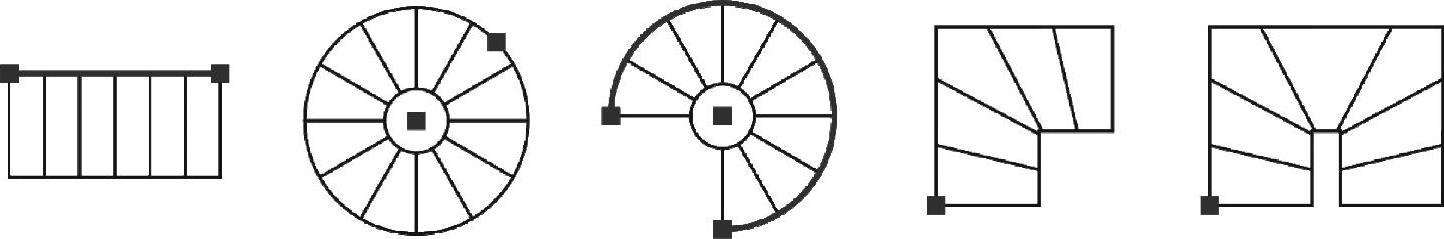

图9-4中五个形状上的蓝色正方体和线条表示定义所需梯段形状细节的方法，因此在最左边图形中简单的矩形上，分别两次单击来定义梯段的始端和末端，而最右边的两个变量则是通过单击放置。
图 9-4

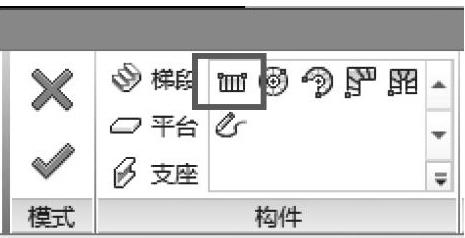

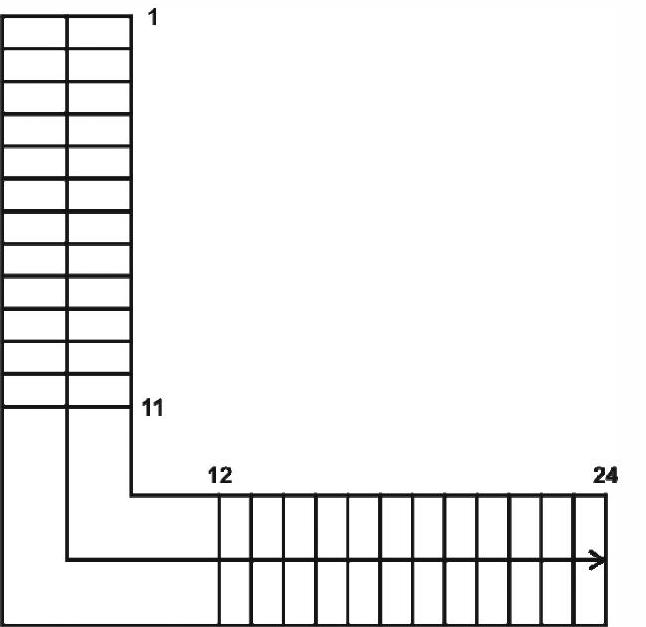

可使用以上梯段形状的任意组合来创建楼梯，Revit将自动创建一个休息平台作为梯段间的连接。在这个案例中使用了直梯构件（图9-5）来定义由11个踢面组成的直型梯段，再创建一个由13个踢面组成的梯段与之垂直，如图9-6所示，为了方便创建，这些踢面均被编号。

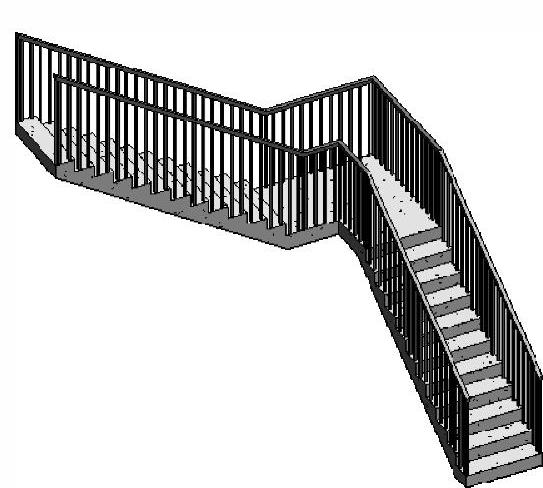

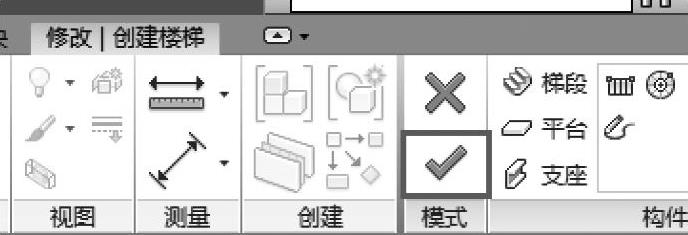

该楼梯从一开始便使用3D建模，以确保几何结构在定义环境内部是可行的。不对相关默认的栏杆扶手类型进行修改，单击【模式】面板中的完成按钮（图9-7）即可完成楼梯创建，如图9-8所示。
图 9-5
图 9-6
图 9-7
图 9-8
