7.4.2 屋顶
2025年09月26日
7.4.2 屋顶
1）根据以上步骤进行操作或参考WFP-RAC2015-07-SlabsB.rvt。

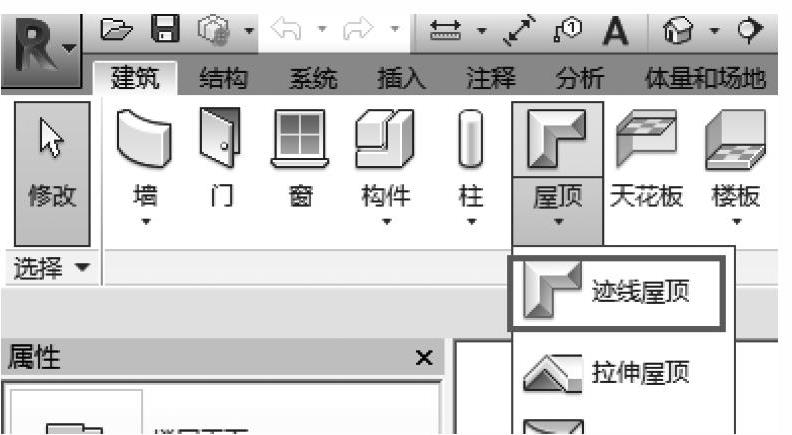

2）在【项目浏览器】中打开【楼层平面图：Roof】视图，在【建筑】选项卡下的【构建】面板中打开【屋顶】下拉菜单选择【迹线屋顶】，如图7-14所示。
3）在选项栏中，将【悬挑】设置为500mm，然后使用【绘制】面板中的【拾取墙】选择图7-15中的2、3和4墙面，保证将悬挑设置在外部。然后使用【拾取线】工具，在选项栏中勾选【锁定】选项，选择图7-15中墙体1的外表面，使用【修剪/延伸为角】工具完成长方形的创建。
图 7-14
图 7-15
4）选择图7-15中的1、2和4号绘图线条，在选项栏中取消勾选【定义坡度】选项。

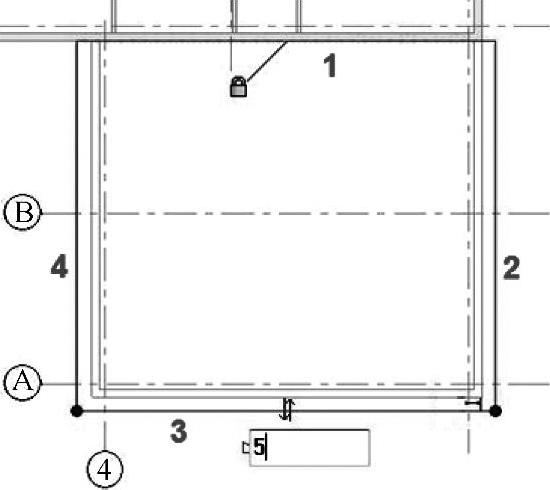

5）将直线3的倾斜度设置为【5】，如图7-16所示。
6）完成屋顶的创建，打开【三维视图：{3D}】视图，选择屋顶下的三面外墙，使用【修改|墙】选项卡下【修改墙】面板中的【附着顶部/底部】工具，选中屋顶，将这三面墙延伸到屋顶下表面，如图7-17所示。
图 7-16
图 7-17
